Zweipolige Anwendung (geschlossener Stromkreis)
Wenn Kurzschlüsse gesucht oder Leitungen sortiert werden, kann dies an spannungsführenden
oder spannungsfreien Leitern durchgeführt werden. Spannungsfreie Leiter werden direkt von der
Batterie des Transmitters versorgt. Messungen in geschlossenen Stromkreisen sind gegeben,
wenn z.B. Abzweigdosen, Schalter, Steckdosen oder Sicherungsautomaten in aktiven
Installationen gesucht werden. Der Sender ist bis 400 V spannungsfest. Der Anschluss der roten
Leitung erfolgt an die aktive Phase und der Anschluss der schwarzen Leitung an den Neutralleiter.
Die Empfangstiefe beträgt maximal 0,5 Meter, abhängig von Material und Anwendung. Durch die
Veränderung der Sende-Level Einstellung am Transmitter von 1 nach 3, kann die Empfangstiefe
um den Faktor x5 verändert werden.
Suchen von Leitern, Verteilern, Schaltern etc. in Hausinstallationen
(einpolige Anwendung)
Bei Suchen und Verfolgen von Leitungen, Schaltern und Verteilerdosen in Hausinstallationen muss
der Stromkreis spannungsfrei geschaltet sein. Desweiteren müssen Neutralleiter und Erdung
funktionsfähig angeschlossen sein.

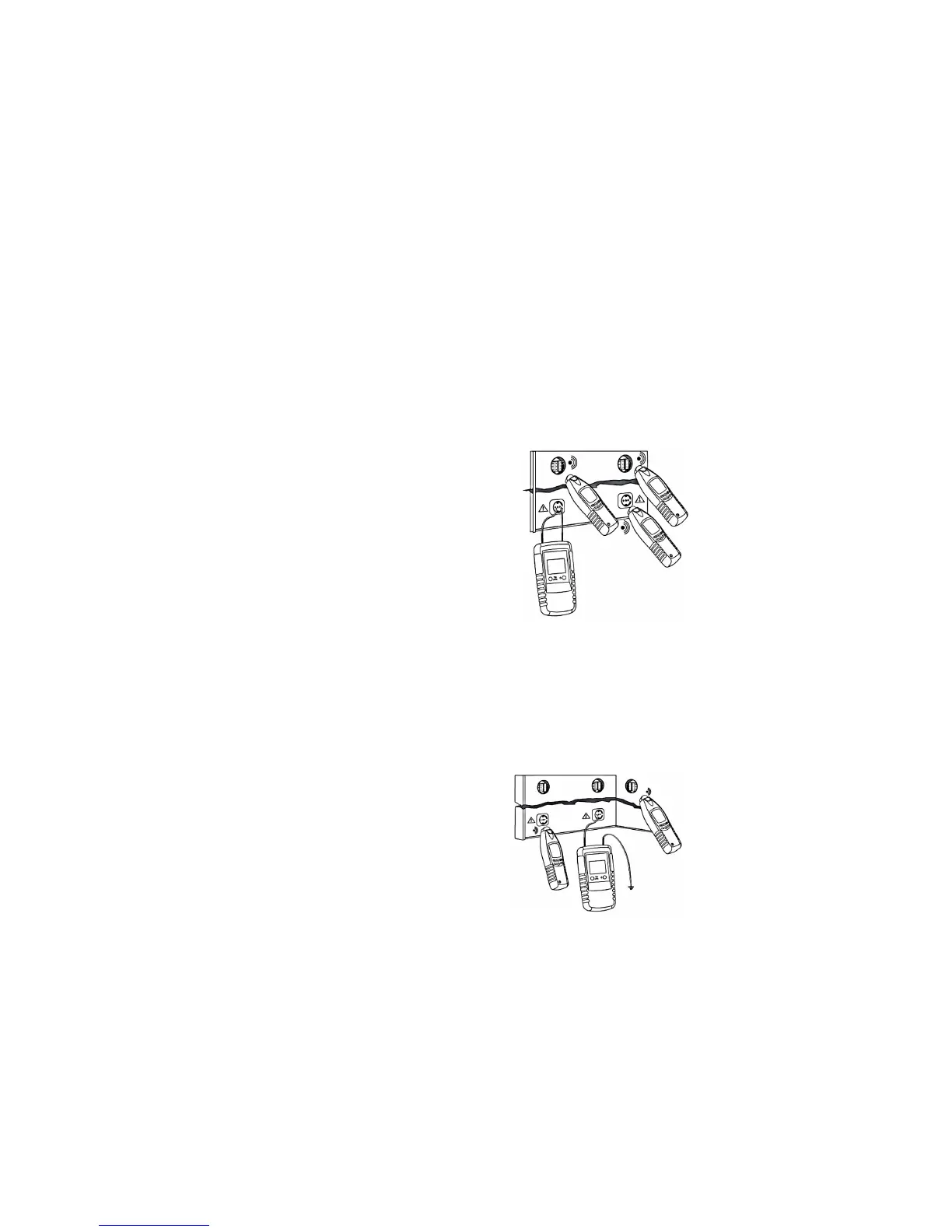

Verbinden Sie den Transmitter mit der roten Anschlussleitung an die Phase und der schwarzen
Anschlussleitung an die Schutzerdung, wie in der Abbildung dargestellt. Führen Sie den Sensor an
der Wand entlang um den Leiter zu
verfolgen.
Die Empfangstiefe beträgt bis maximal 2 Meter, abhängig von Material und Anwendung. Durch die
Veränderung der Sende-Level Einstellung am Transmitter von 1 nach 3, kann die Empfangstiefe
um den Faktor x5 verändert werden.
