31
IT
La porta RS-232 può essere connessa esternamente al modulo Wi-Fi.
Per ulteriori dettagli, fare riferimento alla relativa guida (allegata al dispositivo o
scaricabile dal sito www.peimar.com)
1. DCD (Data Carrier Detect)
2. RxD (Received Data)
3. TxD (Transmitted Ready)
4. DTR (Data Terminal)
5. GND (Signal Ground)
6. DSR (Data Send Ready)
7. RTS (Request To Send)
8. CTS (Clear To Send)
9. RI (Ring Indicator)

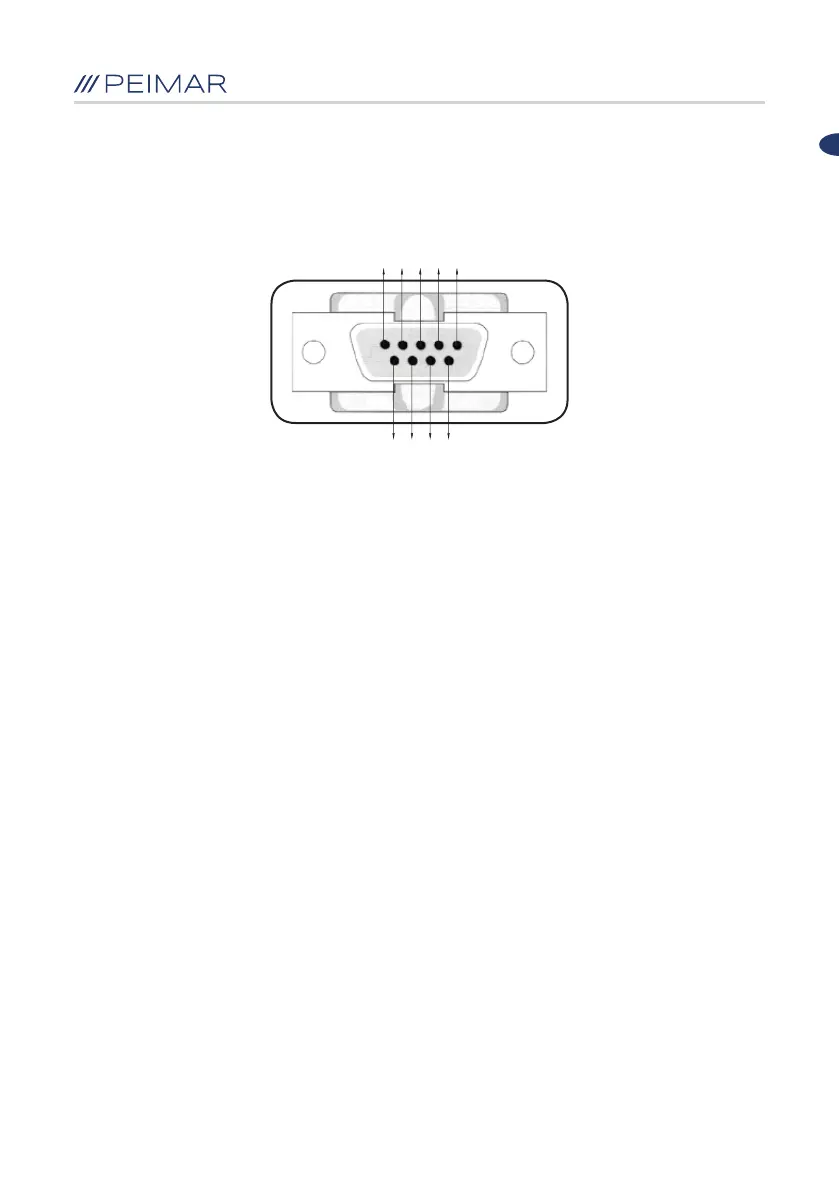

Figura 5.11 Porta seriale a 9 pin
Tabella 5.5 Istruzioni di cablaggio della porta seriale a 9 pin
5.5 Connessione dell’interfaccia di comunicazione
Gli inverter Mirus, Unicus e Geminus sono dotati di un’interfaccia RS-232.
6
5
7
4
8
3
9
2 1
