132
ES
5.3.4 Conecte rmemente el conector de CA al dispositivo y
cerciórese de que los enchufes están conectados directamente.
De esta manera, la conexión del cable de CA estará completada.

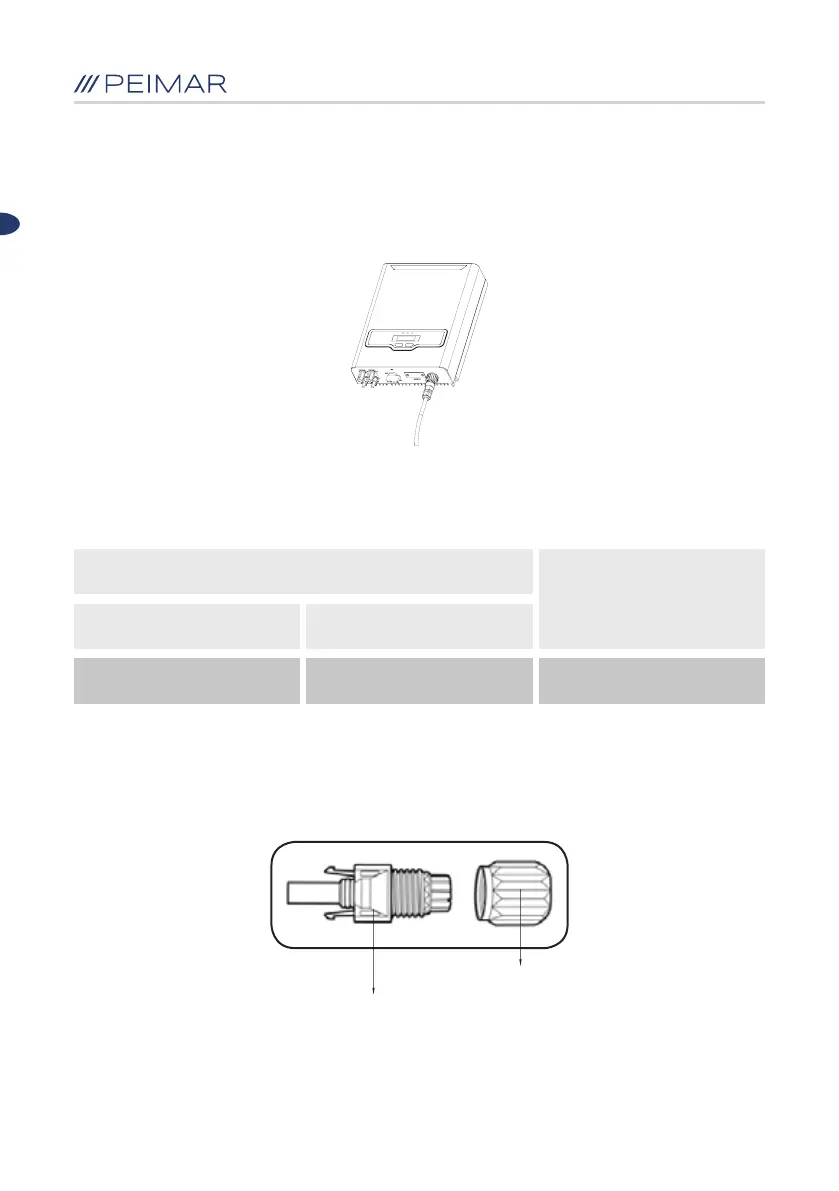

Figura 5.6 Conexión del inversor
Tabla 5.3 Características recomendadas para cables de CC
Figura 5.7 Conector positivo
5.4 Conexión lateral CC
Sección de cable (mm²)
Diámetro exterior de
cable (mm)
4.0-6.0 4.0 4.2~5.3
Mínimo-máximo Valor recomendado
La conexión de CC está conformada por el conector positivo y el conector negativo
Cubierta aislante
Tornillos de bloqueo
