133
ES

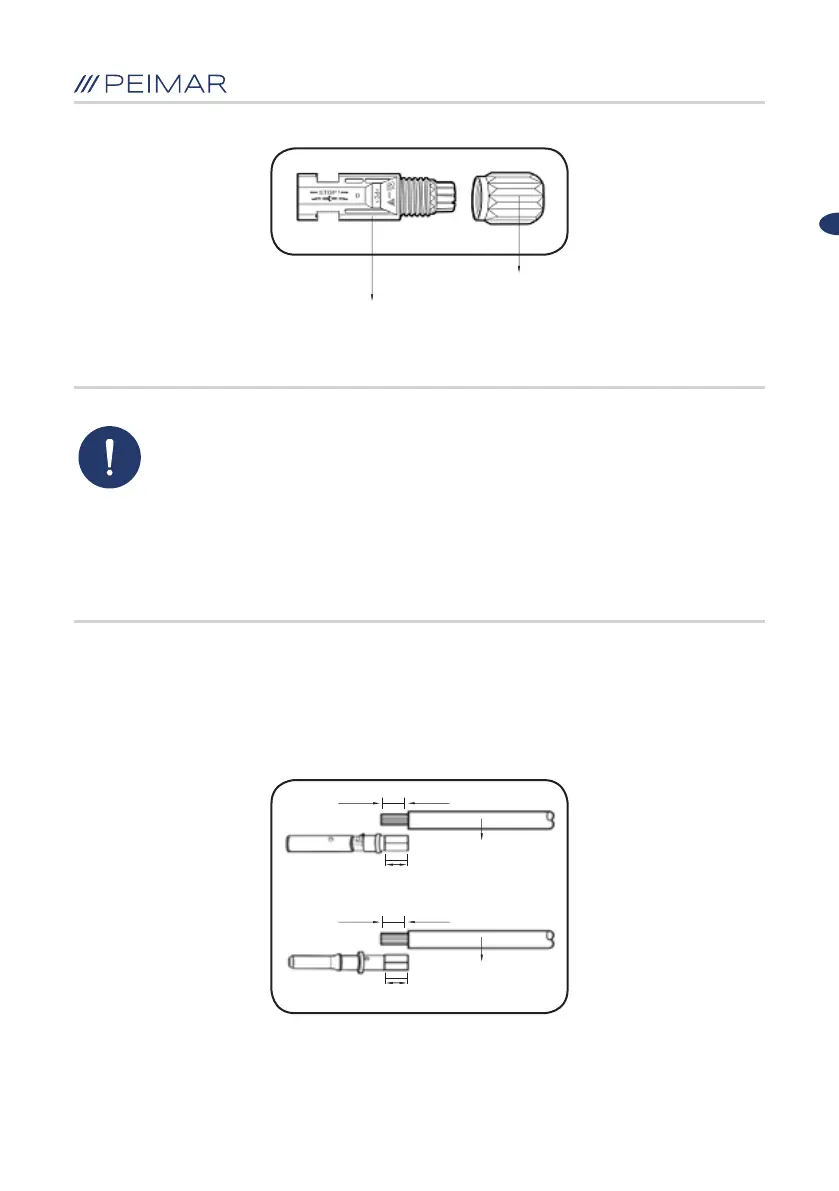

Figura 5.9 Conexión de los cables
Figura 5.8 Conector negativo
Cubierta aislante
Tornillos de bloqueo
Procedimientos de conexión:
1. Apriete los tornillos de bloqueo de los conectores positivo y negativo.
2. Utilice el pelacables especial para quitar la funda aislante de los cables
positivo y negativo para la longitud adecuada.
Cable Positive
L
1
L
1
L
2
=8-10mm
L
2
=8-10mm
Cable Negative
AVISO
• Coloque el conector por separado después de desembalarlo
para evitar errores de conexión del cable.
• Conecte el conector positivo al polo positivo de los paneles
solares, y el conector negativo al polo negativo de los paneles
solares. Cerciórese de que la conexión haya sido realizada
en la posición correcta.
