3. Inserte los cables positivo y negativo en los respectivos tornillos de bloqueo.
4. Inserte los terminales de metal positivo y negativo en los respectivos
cables a los que se les retiró la funda aislante, y apriételos rmemente con
una pinza ponchadora. Cerciórese de que la fuerza de extracción del cable
prensado sea superior a 400N.
5. Inserte los cables positivo y negativo engarzados en sus respectivas
fundas aislantes. Se escuchará un clic cuando el cable engarzado esté
correctamente colocado.
6. Cierre los tornillos de bloqueo de los conectores positivo y negativo de la
funda aislante correspondiente y apriételos.
7. Conecte los conectores positivo y negativo a los respectivos terminales de
entrada de CC del inversor. Se escuchará un clic cuando los conectores
estén correctamente conectados.
Puerto de conexión
Puerto de conexión

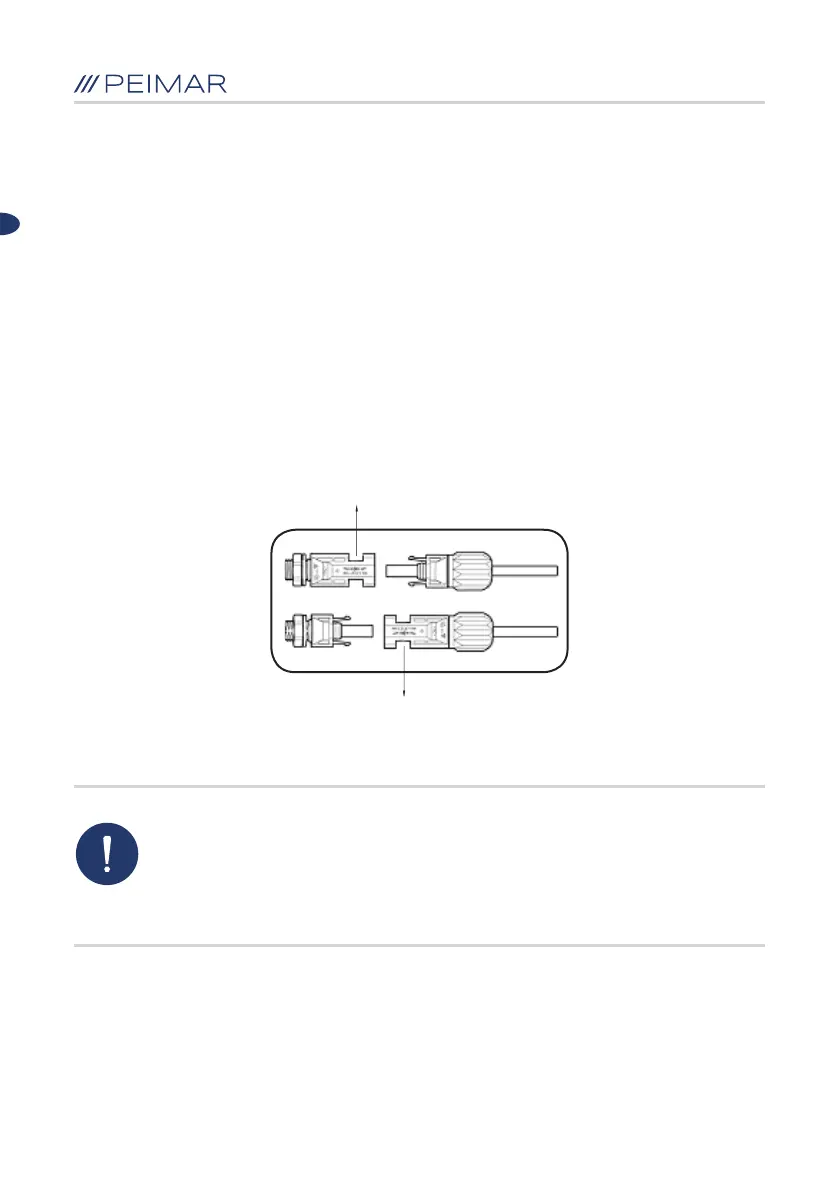

Figura 5.10 Conexión del inversor
AVISO
• Antes de insertar el conector en el terminal de entrada de
CC del inversor, asegúrese de que el interruptor de CC del
inversor esté apagado.
