IMPORTANTE: Los modelos monofásicos de 115/230 voltios
se despachan de fábrica con el motor cableado para 230
voltios. Si el suministro de corriente es de 115 voltios, saque
el techo del motor y reconecte el motor según se ilustra en la
Figura 8. No trate de hacer marchar un motor de la manera
en que lo recibió en una corriente de 115 voltios.
8. El motor tiene una protección automática interna de
sobrecarga térmica. Si el motor se ha detenido por
razones desconocidas, es posible que la sobrecarga
térmica se dispare inesperadamente, lo que puede
provocar lesiones o daños materiales. Desconecte la
corriente antes de realizar trabajos de reparación o de
mantenimiento en el motor.
9. Si este procedimiento o los diagramas de cableados le
resultan confusos, consulte a un electricista certificado.
Diagrama de conexión para motores monofásicos de doble
tensión. El tablero de bornes de su motor de doble tensión
(debajo de la tapa del motor) coincidirá con uno de los
diagramas que aparecen a continuación. Siga ese diagrama si
es necesario convertir el motor a una corriente de 115 voltios.
Conecte los cables de suministro de corriente a L
1
y L
2
.
Para motores trifásicos o si el motor no coincide con estos
dibujos, siga el diagrama de conexión en la placa de fábrica
del motor.
El motor se envía configurado para 230 voltios .
Para cambiar el motor y usarlo con 115 voltios:
1. Desconecte la alimentación
2. Retire la cubierta posterior del motor.
3. Use un destornillador o una llave de 1/2” y gire el
cuadrante selector de tensión hacia la izquierda hasta que
se vea 115 en la abertura del cuadrante.
4. Vuelva a instalar la cubierta del motor.
30
GRÁFICO DE CABLEADO
Tamaños recomendados de cables y fusibles
Clasificación
DISTANCIA EN PIES DEL MOTOR AL CONTADOR
Máx. de fusible
0’ - 50’ 51’ - 100’ 101’ - 200’ 201’ - 300’
Modelo de carga– Voltios/ del circuito–*
la bomba HP amp Hz/Fase amp
TAMA—O DEL CABLE, AWG (mm
2
)
SPCA-100 1 14.8/7.4 115/230/60/1 20/15 12/14 (3/2) 12/14 (3/2) 8/14 (8,4/2) 6/14 (14/2)
SPCA-3-100 1 3.6/1.8 230/460/60/3 15/15 14/14 (2/2) 14/14 (2/2) 14/14 (2/2) 14/14 (2/2)
SPCA-150 1-1/2 19.2/9.6 115/230/60/1 25/15 10/14 (5,5/2) 10/14 (5,5/2) 8/14 (8,4/2) 6/12 (14/3)
SPCA-3-150 1-1/2 4.7/2.35 230/460/60/3 15/15 14/14 (2/2) 14/14 (2/2) 14/14 (2/2) 14/14 (2/2)
SPCA-200 2 24/12 115/230/60/1 30/15 12/14 (3/2) 10/14 (5,5/2) 6/14 (14/2) 6/12 (14/3)
SPCA-3-200 2 5.8/2.9 230/460/60/3 15/15 14/14 (2/2) 14/14 (2/2) 14/14 (2/2) 14/14 (2/2)
(*) Se recomienda usar fusibles temporizados o disyuntores en todos los circuitos del motor.

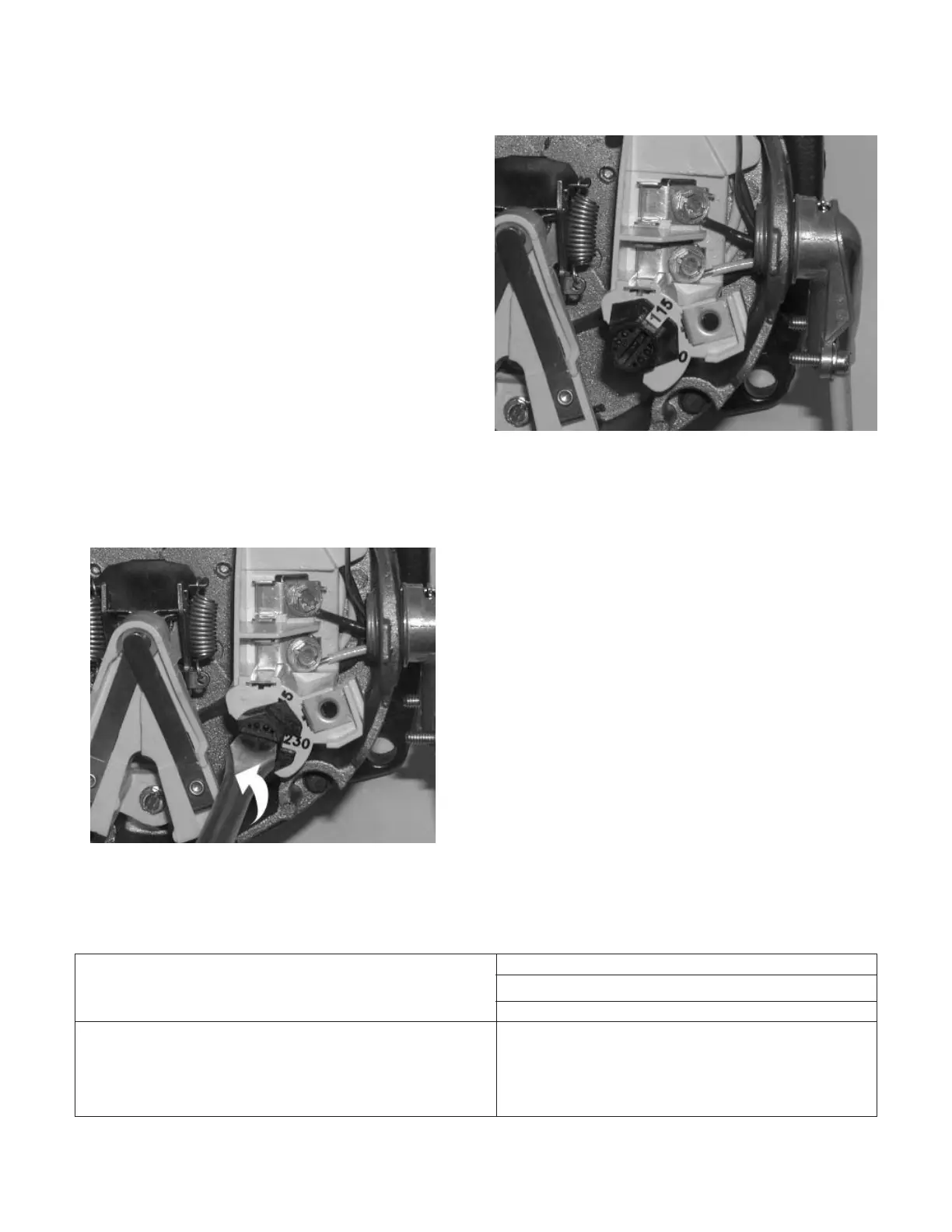

Figura 9 – Motor configurado para funcionar a 115
voltios
Figura 8 – Cambio de la configuración de tensión
