23
S873-OIM-SP (09-09-19)
Placa de
estanqueidad
Parte rotatoria del
sello mecanico
Parte estacionaria
del sello mecanico
A - Parte giratoria,
extracción del sello
B - Parte intermedia,
extracción del sello
C - Parte intermedia a mitad
de la instalación
D - Rotación a mitad de la instalación
I
n
v
e
r
t
i
r
Supercie
pulida
Supercie
de caucho
Arandela
de cartón
(provisto con la
junta)
Llave o pieza de
tubería de3/4"
Cara de
sellado
Anillo impulsor
de caucho
Impulsor
Hombro
del eje
59390109

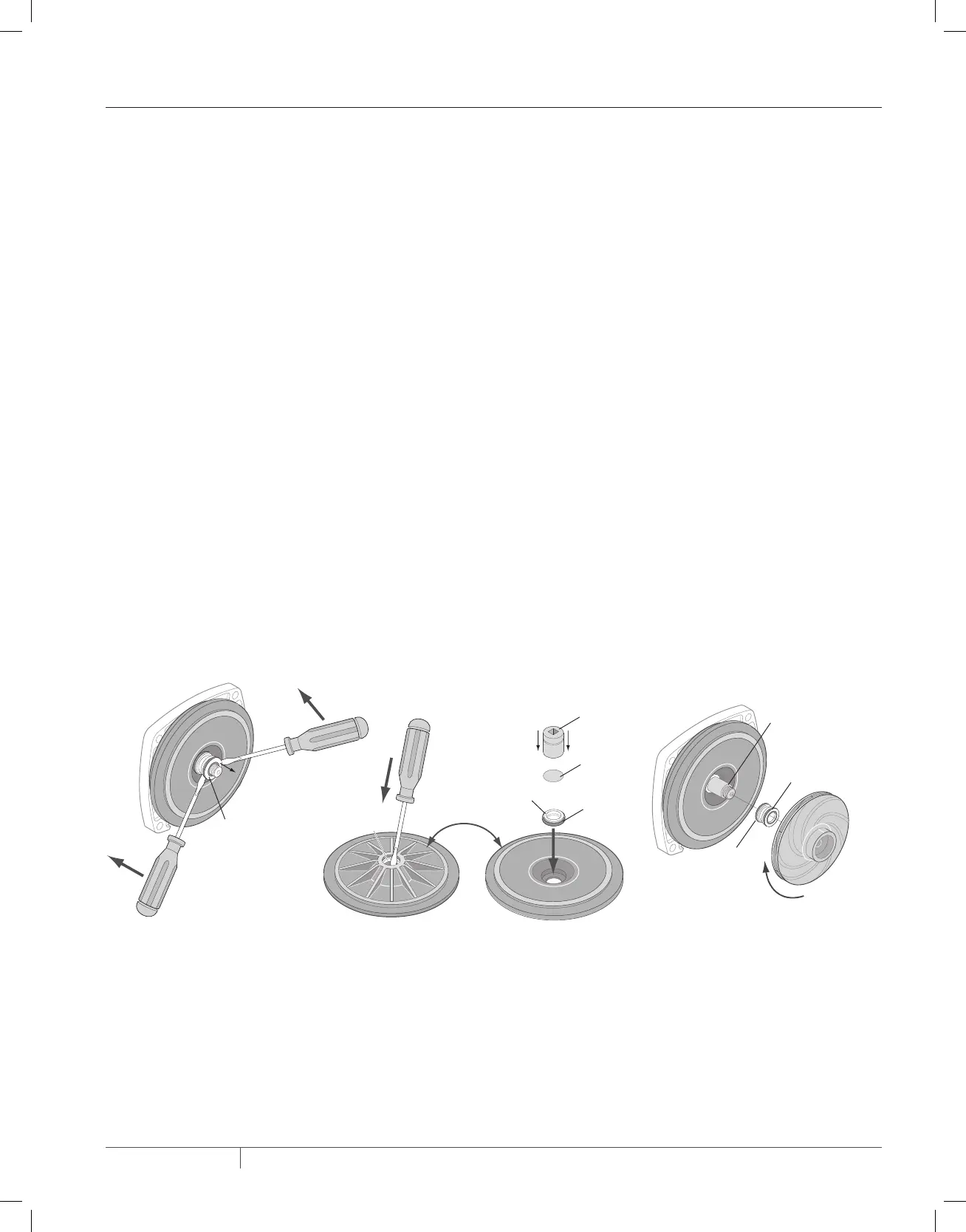

FIGURA5
TAREAS DE MANTENIMIENTO EN LA BOMBA
Esta bomba centrífuga requiere poco o ningún mantenimiento, aparte
de un cuidado razonable y limpieza periódica. Para reemplazar el sello
del eje, siga el procedimiento descrito a continuación.
AVISO: Las bombas cuentan con sellos mecanicos con un anillo
de asiento de caucho o un sello de ORing. ESTOS SELLOS SON
COMPLETAMENTE INTERCAMBIABLES.
AVISO: Las caras pulidas y traslapadas de estos sellos se dañan con
facilidad. Lea las instrucciones y manipule el sello con cuidado.
Algunos modelos están equipados con un tornillo del impulsor, que
tiene rosca izquierda. Antes de desenroscar el impulsor, retire el
tornillo del impulsor.
REMOCIÓN DEL SELLO ANTIGUO
1. Desps de desenroscar el impulsor, retire con cuidado la
parte giratoria del sello haciendo palanca en la arandela de
estanqueidad. Para ello, use dos destornilladores (consulte la
Figura5-A que se muestra a continuación). Tenga cuidado de no
rayar el eje del motor.
2. Retire la placa de estanqueidad del motor y colóquela sobre una
superficie plana, boca abajo. Use un destornillador para sacar el
asiento de cerámica de la cavidad de estanqueidad (consulte la
Figura5-B que se muestra a continuación).
INSTALACIÓN DEL ASIENTO FLOTANTE
(CONSULTE LA FIGURA5-C QUE SE MUESTRA A CONTINUACIÓN).
1. Limpie la superficie pulida del asiento flotante con un paño limpio.
2. Volteé la placa de estanqueidad para que la cavidad de
estanqueidad quede orientada hacia arriba y, luego, limpie la
cavidad a fondo.
3. Lubrique la superficie de caucho exterior del asiento de cemica
con agua jabonosa y presione firmemente en la cavidad de
estanqueidad, aplicando presión con los dedos. Si el asiento no
se ubica correctamente de esta manera, coloque la arandela de
carn sobre la cara pulida del asiento y, luego, presione dentro de
la cavidad de estanqueidad con una llave3/4”o una pieza de tubería
estándar de 3/4".
4. Deseche la arandela de cartón. Asegúrese de que la superficie
pulida del asiento esté libre de suciedad y que no se haya dañado
por la inserción. Elimine el exceso de agua jabonosa.
INSTALACIÓN DE LA PARTE GIRATORIA DEL SELLO (CONSULTE LA
FIGURA5-C QUE SE MUESTRA A CONTINUACIÓN)
1. Vuelva a colocar la placa de estanqueidad con extremo cuidado
para no golpear la parte de cerámica del sello con el eje del motor.
2. Inspeccione el eje para asegurarse de que esté limpio.
3. Limpie la cara de la arandela de estanqueidad con un po limpio.
4. Lubrique el diámetro interno y la cara externa del anillo impulsor
de caucho con agua jabonosa y, luego, deslice el conjunto en el eje
del motor (la cara del sello primero) hasta que el anillo impulsor de
caucho toque el hombro del eje.
5. Atornille el impulsor al eje hasta que el centro del impulsor toque el
hombro del eje. Esto hará que el sello se ubique automáticamente
en su lugar y que la arandela de sellado quede orientada hacia
arriba contra el asiento. Vuelva a colocar el tornillo del impulsor (si
se usa).
MANTENIMIENTO
