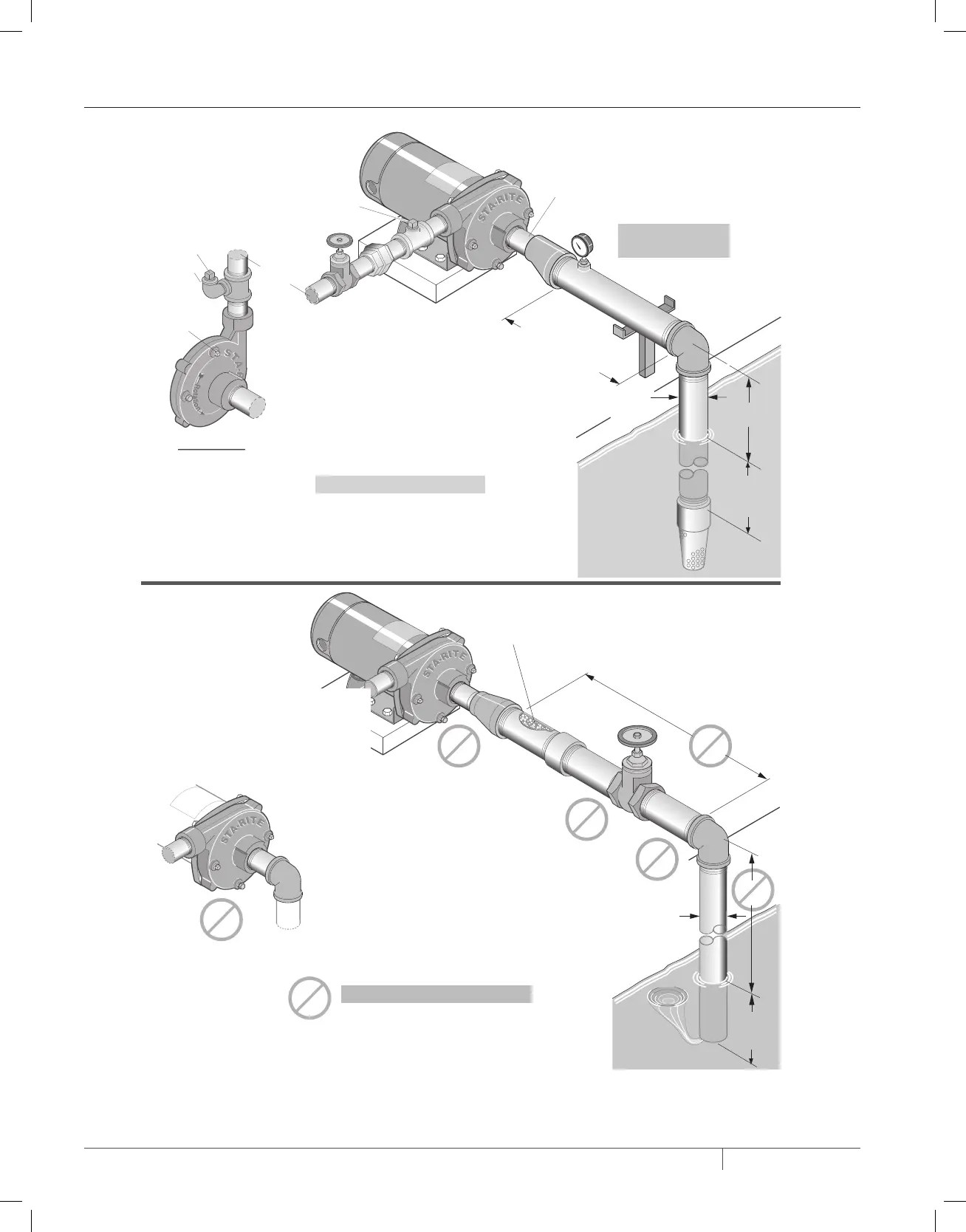

Apoye la tubería de succión
según las especicaciones.
Apoye la tubería de
descarga según las
especicaciones.
Lo más cerca
posible
4veces el
diámetro de la
tubería"D",
como mínimo
Válvula
de pie
Diámetro de
la tubería"D"
Extensión recta, tan corta como
sea posible, pero de al menos 6
veces el diámetro de la tubería
("D") descendente de la bomba
Tubería recta
corta después
del reductor
Importante:
¡Todas las conexiones
deben ser herméticas!
Reductor
excéntrico
Base sólida
y nivelada
Conexión enT y
tapón de cebado.
Voluta invertida
Válvula
de paso
Unión
Extremo de
descarga al
servicio
Se recomienda su uso en las
conexiones de succión y
descarga de la bomba.
Tapón de
ventilación
Tapón de
cebado
Codo
macho-hembra
No se recomienda su uso en las
conexiones de succión y descarga
de la bomba.
Codo colocado
inmediatamente
después de la
tubería de succión
En el extremo de descarga, evite lo
siguiente: Válvulas de cierre
rápido. Tuberías con diámetro
interno pequeño. Colocación de
varios acoples. Falta de alineación.
El uso de codos excesivos en la
extensión de la tubería.
Elevación
alta
Diámetro insuciente
en la tubería"D"
Si la tubería "D" de la
bomba se sumerge
menos de 4veces se
generarán remolinos
(efecto Vortex).
Tendido de
succión largo
Reductor
concéntrico
El uso excesivo de acoples
implica que se produzcan
fugas potenciales de aire.
Válvula
Tubería no
compatible
Los reductores concéntricos provocan
puntos de alto contacto en la línea de
succión, lo cual genera burbujas de aire.
