Pentair Sta-Rite J Series Installation And Operation Manual

25
S873-OIM-SP (09-09-19)
ESPECIFICACIONES
1
8
2
3
10
4
7
5A
5
6
9
9A
12
12A
8,8A
801 0394
Núm. de
referencia
Descripción de la pieza
Cant.
empleada
MOTOR Y POTENCIA
JHB-61HL – 1/3Hp
JHC-61HL
JHC3-61H 1/2Hp
JHD-62HL
JHD3-62H 3/4Hp
JHE-63HL
JHE3-63H 1Hp
JHF-51HL
JHF3-51H
1-1/2Hp
JHG-52HL
JHG3-52H 2Hp
JHHG-53HL
JHHG3-53H
2-1/2Hp
1
†
Motor monofásico de 115/230V 1 J218-582APKG J218-582APKG J218-590PKG J218-596PKG J218-601PKG J218-883APKG J218-628APKG
1 Motor trifásico de230/460V 1 – AP100CL AP100DL AP100EL AP100FL AP100GL AP100G5L
2** Deector de agua 1 17351-0009 17351-0009 17351-0009 17351-0009 17351-0009 17351-0009 17351-0009
3 Placa de estanqueidad 1 C3-178t C3-178 C3-178 C3-178 C3-178 C3-181 C3-181
4** Sello Mecanico 1 U109-6A U109-6A U109-6A U109-6A U109-6A U109-6A U109-6A
5 Impulsor (motores monofásicos) 1 C105-92PNX C105-92PNX C105-92PMX C105-92PLX C105-92PBX C105-214PCA C105-214PA
5 Impulsor (motores trifásicos) 1 – C105-92PNXA C105-92PMXA C105-92PLXA C105-92PBXA C105-214PCA C105-214PA
5A
Impulsor de tornillo
(motores trifásicos)
1 – C30-12 C30-14SS C30-14SS C30-14SS C30-14SS C30-47SS
6
Conjunto de la voluta (incluye
anillo de desgaste)
1 C101-284A C101-284A C101-284A C101-284A C101-284A C101-264 C101-264B
7 Anillo de desgaste (1) C23-27 C23-27 C23-27 C23-27 C23-27 C23-19 C23-19
8A
Tornillo prisionero
(3/8 - 16x1" de largo)
(2) – – – – – U30-74ZP U30-99SS
8A
Tornillo prisionero
(3/8 - 16x1-1/4" de largo)
(2) U30-7 5ZP U30-75ZP U30-7 5ZP U30-75ZP U30-75ZP – –
8B
Tornillo prisionero
(3/8 - 16x1-1/4" de largo)
(2) U30-7 5ZP U30-75ZP U30-7 5ZP U30-75ZP U30-75ZP U30-75ZP U30-104ZP
9 Tapón de la tubería (1/4"NPT) (3) U78-941ZPV U78-941ZPV U78-941ZPV U78-941ZPV U78-941ZPV U78-941ZPV U78-941ZPV
10** Junta (voluta) 1 C20-121C C20-121C C20-121C C20-121C C20-121C C20-122C C20-122C
11 Base 1 J104-9F J104-9F J104-9F J104-9F J104-9F J104-9F J104-9F
11A Almohadilla del motor 1 C35-5S C35-5S C35-5S C35-5S C35-5S C35-5S C35-5S
JUEGO PARA TAREAS DE MANTENIMIENTO
Juego de sellos y
empaquetaduras
1 PP1700 PP1700 PP1700 PP1700 PP1700 PP1700 PP1700
NOTA: **Se incluye en el juego de juntas y estanqueidad.

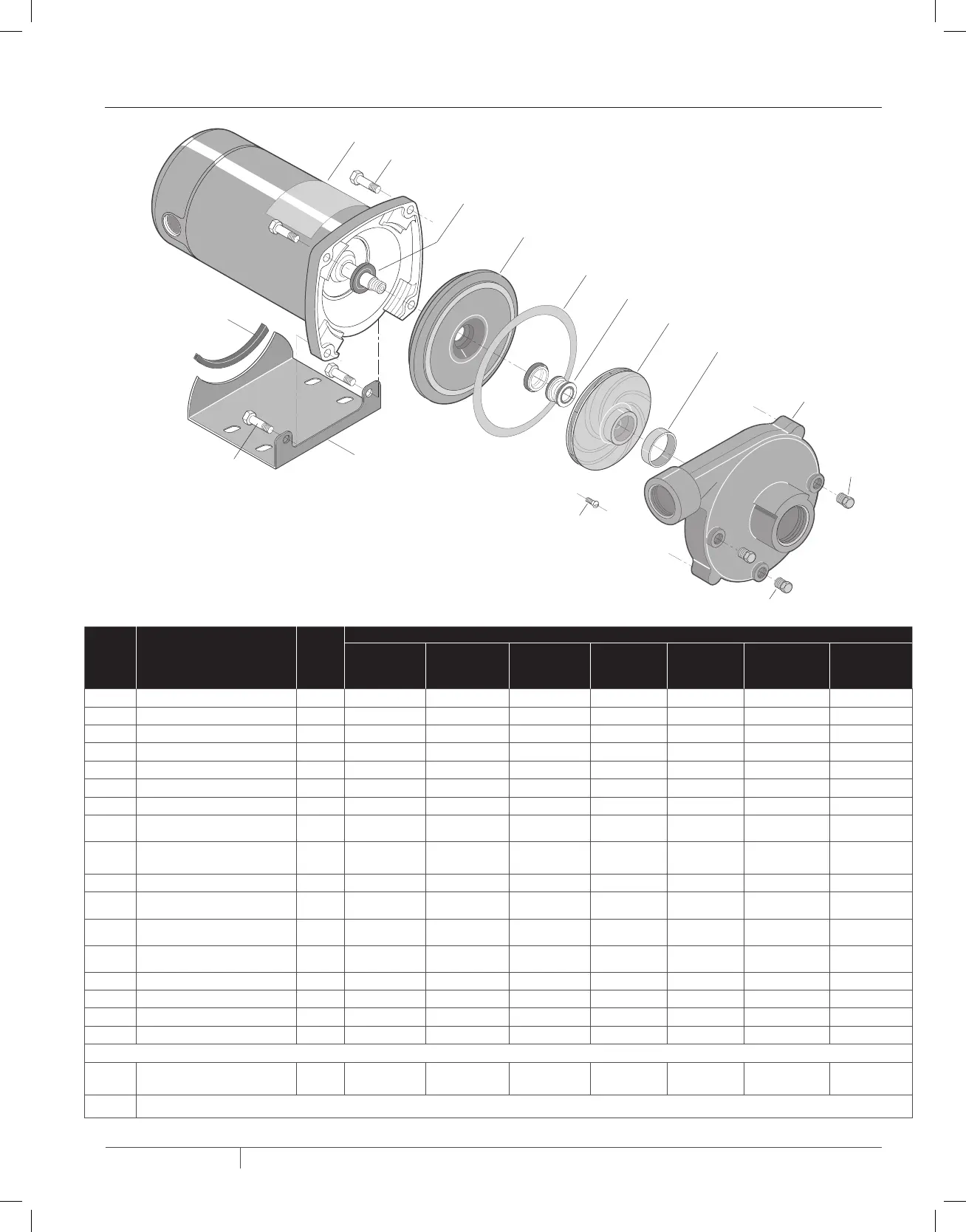

LISTA DE PIEZAS DE REPUESTO - JSERIES - ALTA PRESIÓN
†
Para obtener piezas de repuesto o al realizar tareas de mantenimiento, siempre proporcione el Número de modelo del motor y cualquier otra información que figure en la Placa
de modelo del motor.
