Pentair Sta-Rite J Series Installation And Operation Manual

26
S873-OIM-SP (09-09-19)
2409 0496 SPC
1
2
3
4
5
6
7A
6A
7
8
10
9
9A
8
8

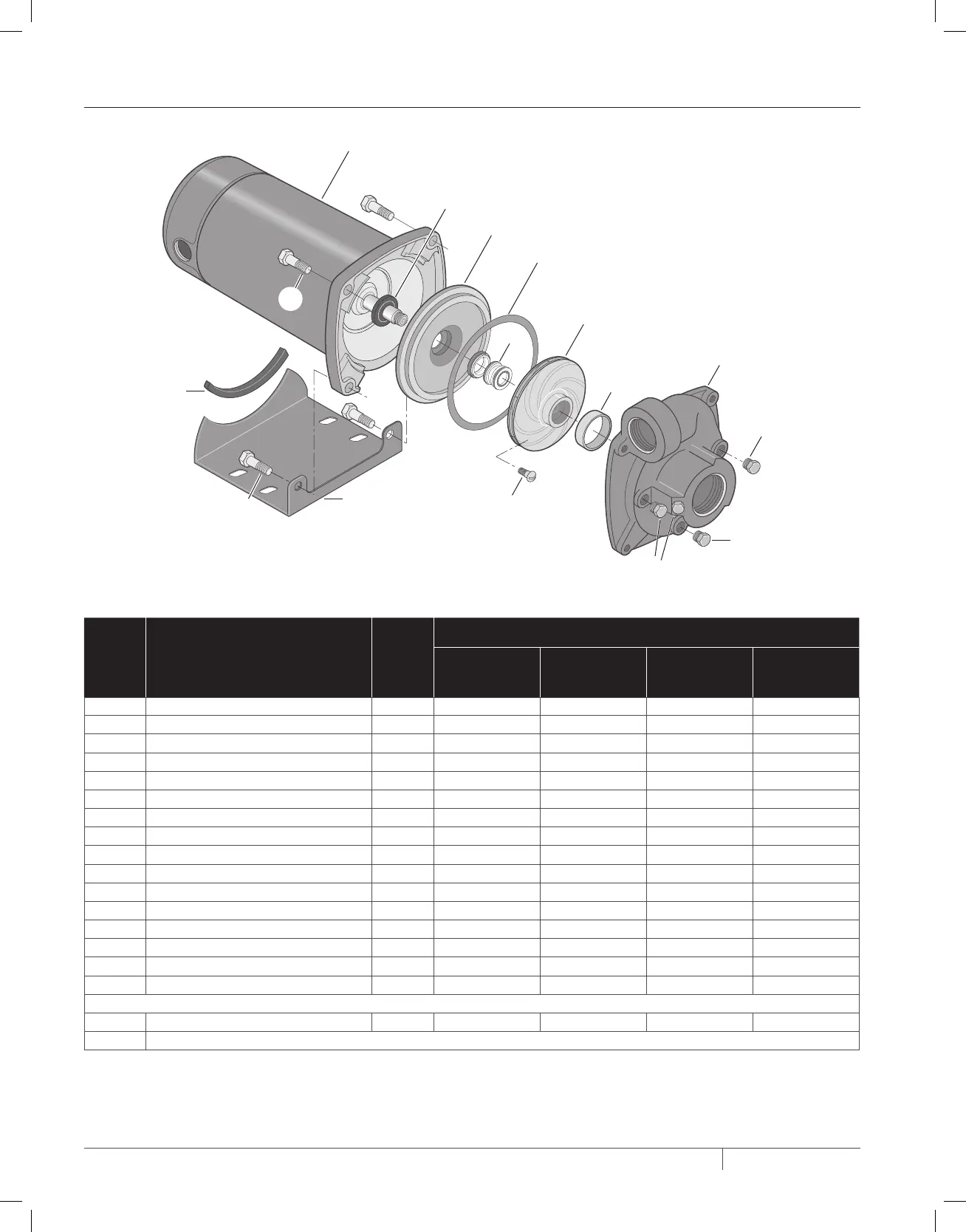

This drawing is for use with
Models using a capscrew conguration.
11
Núm. de
referencia
Descripción de la pieza
Cant.
empleada
MOTOR Y POTENCIA
JMB-56L – 1/3Hp
JMC-56L
JMC3-56 1/2Hp
JMD-57L
JMD3-57 3/4Hp
JME-58L
JME3-58 1Hp
1
†
Motor monofásico de 115/230V 1 J218-582APKG J218-582APKG J218-590PKG J218-596PKG
1
†
Motor trifásico de230/460V 1 – AP100CL AP100DL AP100EL
2** Deector de agua 1 17351-0009 17351-0009 17351-0009 17351-0009
3 Placa de estanqueidad 1 N3-8 N3-8 N3-8 N3-8
4 Placa de estanqueidad, junta 1 N20-26C N20-26C N20-26C N20-26C
5** Sello mecanico 1 U109-6A U109-6A U109-6A U109-6A
6 Impulsor (motores monofásicos) 1 J105-42PHA J105-42PHA J105-42PJA J105-42P
6 Impulsor (motores trifásicos) 1 – J105-42PHA J105-42PJA J105-42PPA
6A Tornillo del Impulsor (motores trifásicos) 1 C30-6SS C30-6SS C30-6SS
7 Conjunto de la voluta (con anillo de desgaste) 1 C101-122E C101-122E C101-122E C101-122
7A Anillo de desgaste (solo) (1) N23-7 N23-7 N23-7 N23-7
8 Tapón de la tubería (1/4"NPT) (4) U78-941ZPV U78-941ZPV U78-941ZPV U78-941ZPV
9 Base 1 J104-9 J104-9 J104-9 J104-9
9A Almohadilla del motor 1 C35-5S C35-5S C35-5S C35-5S
10 Tornillos prisioneros (3/8 - 16x1-1/4") (2) U30-75ZP U30-75ZP U30-75ZP U30-75ZP
11 Tornillos prisioneros (3/8 - 16x1-1/2") (2) U30-76ZP U30-76ZP U30-76ZP U30-76ZP
JUEGO PARA TAREAS DE MANTENIMIENTO
Juego de sellos y empaquetaduras 1 PP1700 PP1700 PP1700 PP1700
AVISO: **Se incluye en el juego de juntas y estanqueidad.
LISTA DE PIEZAS DE REPUESTO - JSERIES - PRESIÓN MEDIA
†
Para obtener piezas de repuesto o al realizar tareas de mantenimiento, siempre proporcione el Número de modelo del
motor y cualquier otra información que figure en la Placa de modelo del motor.
