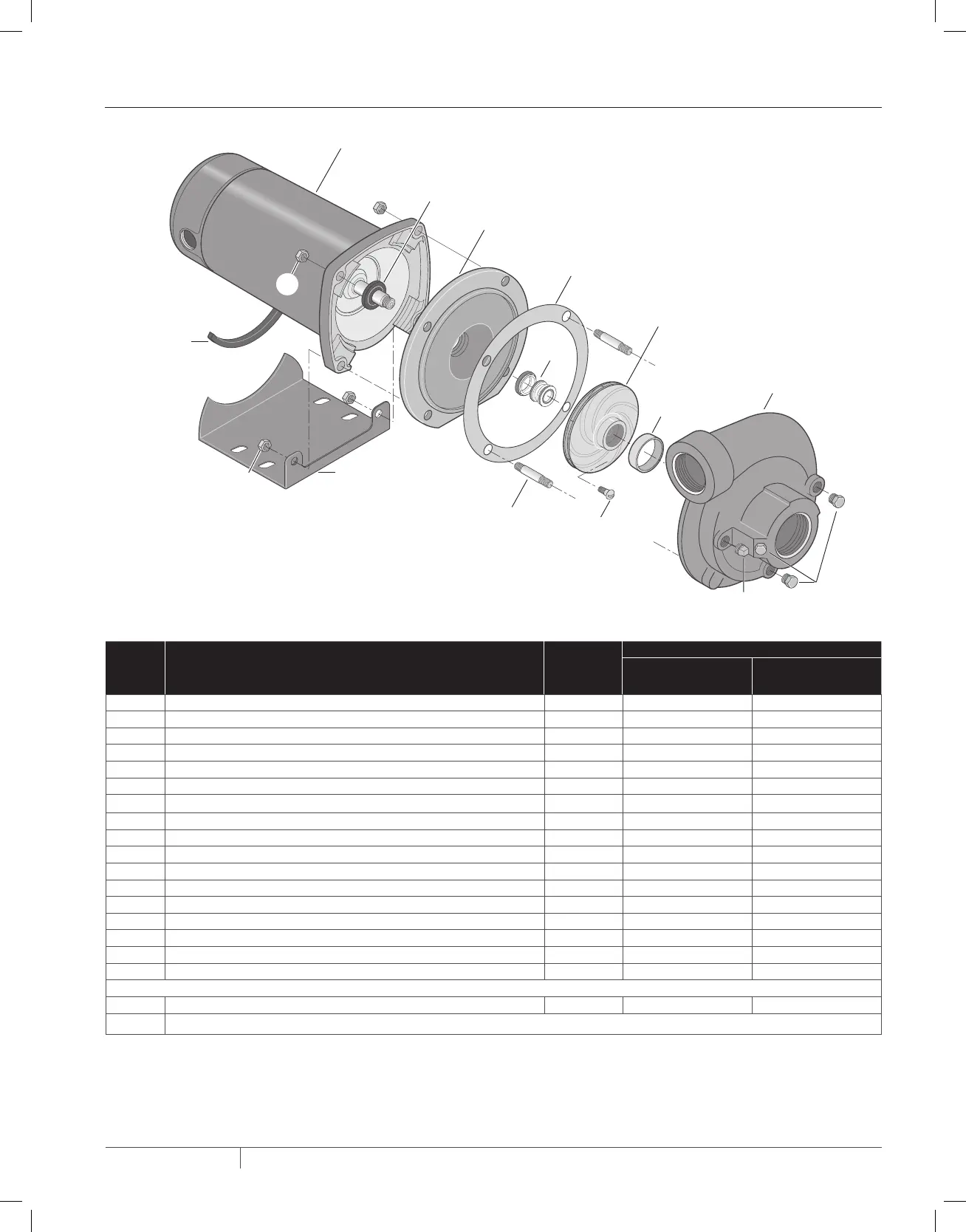

This drawing is for use with
Models using a stud conguration.
Núm.
de
referencia
Descripción de la pieza
Cant.
empleada
MOTOR Y POTENCIA
JMF-40L
JMF3-40 1-1/2Hp
JMG-41L
JMG3-41 2Hp
1 Motor monofásico de 115/230V 1 J218-601PKG J218-883APKG
1 Motor trifásico de 230/460V 1 AP100FL AP100GL
2 Deector de agua 1 17351-0009 17351-0009
3 Placa de estanqueidad 1 C3-52 C3-52
4 Placa de estanqueidad, junta 1 C20-21C C20-21C
5 Sello mecanico 1 U109-6A U109-6A
6 Impulsor (motores monofásicos) 1 C105-114PC C105-114PNA
6 Impulsor (motores trifásicos) 1 C105-114PCA C105-114PNA
6A Impulsor de tornillo 1 C30-14SS C30-14SS
7 Conjunto de la voluta con anillo de desgaste 1 C101-123 C101-123
7A Anillo de desgaste 1 C23-19 C23-19
8 Tapón de la tubería (1/4"NPT, cabezal cuadrado) 1 U78-57DT U78-57DT
9 Tapón de la tubería (1/4"NPT , cabezal hexagonal) 3 U78-941ZPV U78-941ZPV
10 Base con almohadilla del motor 1 J104-9 J104-9
10A Almohadilla del motor 1 C35-5S C35-5S
11 Espárrago (3/8 - 16x1-13/16") 4 U30-35SS U30-29
12 Tuerca hexagonal (3/8 - 16) 4 U36-38ZP U36-38ZP
JUEGO PARA TAREAS DE MANTENIMIENTO
Juego de sellos y empaquetaduras 1 PP1700 PP1700
NOTA: **Se incluye en el juego de juntas y estanqueidad.
LISTA DE PIEZAS DE REPUESTO - JSERIES - PRESIÓN MEDIA
†
Para obtener piezas de repuesto o al realizar tareas de mantenimiento, siempre proporcione el Número de modelo del
motor y cualquier otra información que figure en la Placa de modelo del motor.
ESPECIFICACIONES
