Pentair Sta-Rite J Series Installation And Operation Manual

28
S873-OIM-SP (09-09-19)
Núm. de
referencia
Descripción de la pieza
Cant.
empleada
MOTOR Y POTENCIA
JBHB-61S
–
1/3Hp
JBHC-61S
JBHC3-61S
1/2Hp
JBHD-62S
JBHD3-62S
3/4Hp
JBHE-63S
JBHE3-63S
1Hp
JBHF-51S
JBHF3-51S
1-1/2Hp
JBHG-52S
JBHG3-52S
2Hp
JBHHG-53S
JBHHG3-53S
2-1/2Hp
1 Motor monofásico de 115/230V 1 J218-582APKG J218-582APKG J218-590PKG J218-596PKG J218-601PKG J218-883APKG J218-628APKG
1 Motor trifásico de 230/460V 1 – AP100CL AP100DL AP100EL AP100FL AP100GL AP100G5L
†2 Deector de agua 1 17351-0009 17351-0009 17351-0009 17351-0009 17351-0009 17351-0009 17351-0009
3 Placa de estanqueidad 1 C3-178 C3-178 C3-178 C3-178 C3-178 C3-181 C3-181
†4 Placa de estanqueidad, junta 1 C20-121C C20-121C C20-121C C20-121C C20-121C C20-122C C20-122C
†5 Sello mecanico 1 U109-6A U109-6A U109-6A U109-6A U109-6A U109-6A U109-6A
6
Impulsor
(motores monofásicos)
1 C5-256BA C5-256BA C5-256BAA C5-254BA C5-254BC C5-257BB C5-257B
6
Impulsor
(motores trifásicos)
1 – C5-256BA C5-256BAA C5-254BA C5-254BC C5-257BB C5-257B
6A
Impulsor de tornillo
(motores trifásicos)
1 C30-14SS C30-14SS C30-14SS C30-14SS C30-14SS C30-14SS C30-14SS
7
Conjunto de la voluta con anillo de
desgaste
1 C101-284A C101-284A C101-284A C101-284A C101-284A C101-264 C101-264B
7A Anillo de desgaste 1 C23-27 C23-27 C23-27 C23-27 C23-27 C23-27 C23-27
8
Tapón de la tubería
(1/4"NPT , cabezal hexagonal)
3 U78-941ZPV U78-941ZPV U78-941ZPV U78-941ZPV U78-941ZPV U78-941ZPV U78-941ZPV
9
Base con almohadilla
del motor
1 J104-9 J104-9 J104-9 J104-9 J104-9 J104-9 J104-9F
9A Almohadilla del motor 1 C35-5S C35-5S C35-5S C35-5S C35-5S C35-5S C35-5S
10
Tornillo prisionero hexagonal
(3/8" - 16x1" de largo)
2 – – – – – U30-74ZP U30-74ZP
10
Tornillo prisionero Allen
(3/8" - 16x1" de largo) (JBHHG-53S)
2 – – – – – – U30-99SS
10
Tornillo prisionero hexagonal
(3/8" - 16x1-1/4" de largo)
2 U30-75ZP U30-75ZP U30-75ZP U30-7 5ZP U30-75ZP – –
11
Tornillo prisionero hexagonal
(3/8" - 16x1-1/4" de largo)
2 U30-75ZP U30-75ZP U30-75ZP U30-7 5ZP U30-75ZP U30-75ZP U30-75ZP
11
Tornillo prisionero Allen
(3/8" - 16x1-1/4" de largo)
(JBHHG-53S)
2 – – – – – – U30-104ZP
2407 0217
1
2
3
4
5
6
7A
6A
7
8
10A
10
9
9A
†
Para obtener piezas de repuesto o al realizar tareas de mantenimiento, siempre proporcione el Número de modelo del motor y cualquier otra
información que figure en la Placa de modelo del motor.

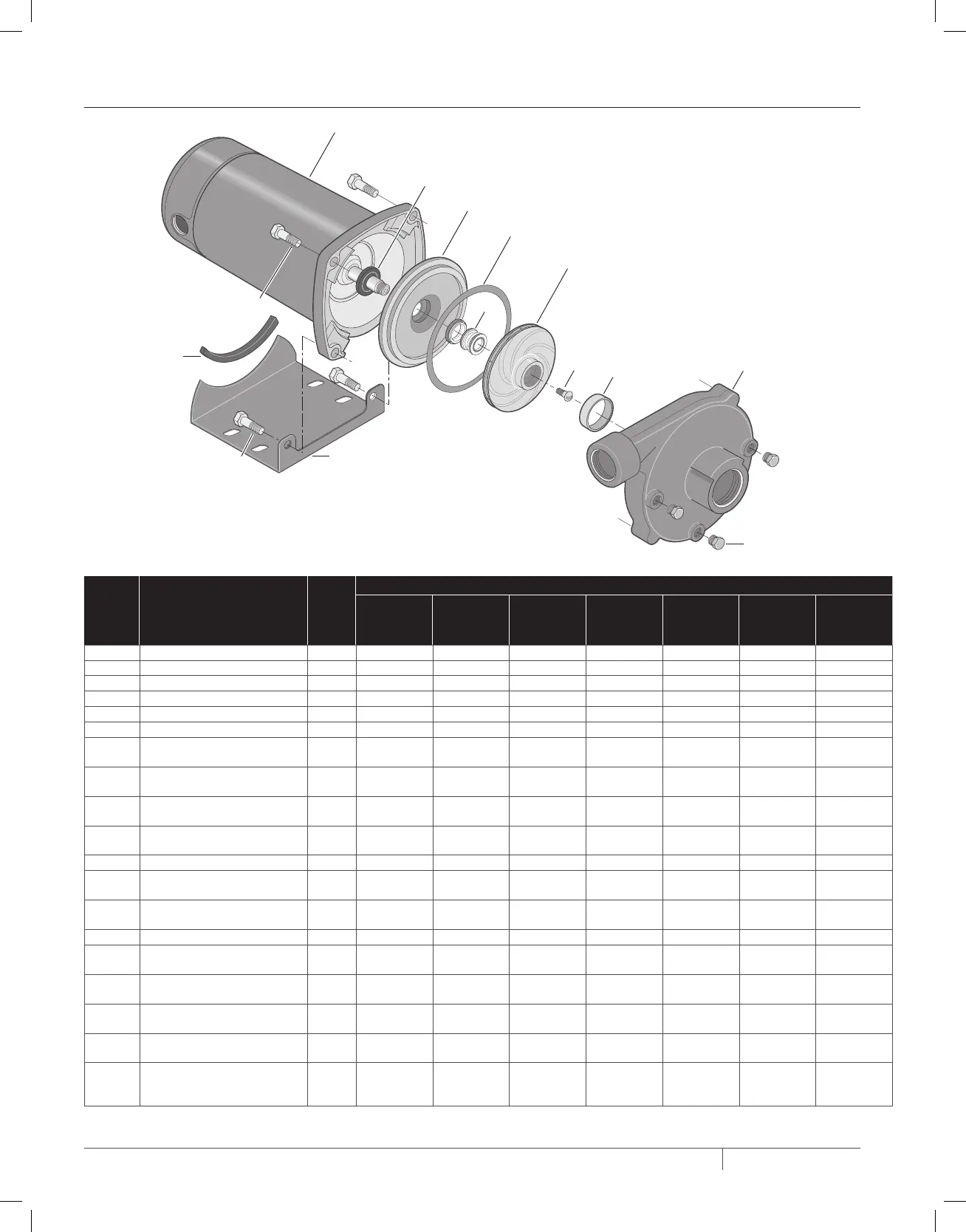

LISTA DE PIEZAS DE REPUESTO - JBSERIES - ALTA PRESIÓN
