29
S873-OIM-SP (09-09-19)
2409 0496 SPC
1
2
3
4
5
6
7A
6A
7
8
10
9
9A
8
8

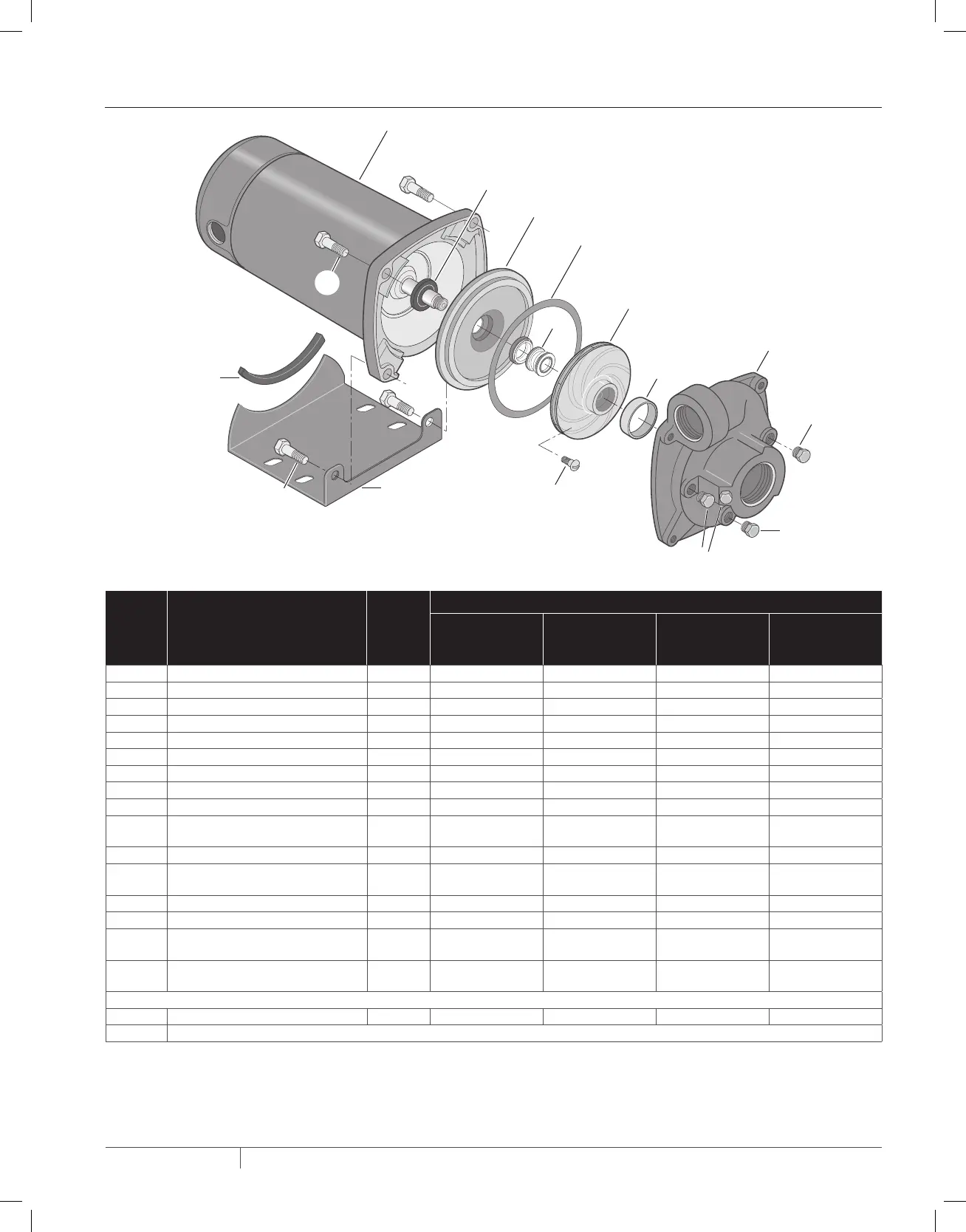

This drawing is for use with
Models using a capscrew conguration.
11
Núm. de
referencia
Descripción de la pieza
Cant.
empleada
MOTOR Y POTENCIA
JBMB-56S
–
1/3Hp
JBMC-56S
JBMC3-56S
1/2Hp
JBMD-57S
JBMD3-57S
3/4Hp
JBME-58S
JBME3-58S 1Hp
1 Motor monofásico de 115/230V 1 J218-582APKG J218-582APKG J218-590PKG J218-596PKG
1 Motor trifásico de 230/460V 1 – AP100CL AP100DL AP100EL
2 Deector de agua 1 17351-0009 17351-0009 17351-0009 17351-0009
3 Placa de estanqueidad 1 N3-8 N3-8 N3-8 N3-8
4 Placa de estanqueidad, junta 1 N20-26C N20-26C N20-26C N20-26C
5 Sello mecanico 1 U109-6A U109-6A U109-6A U109-6A
6 Impulsor (motores monofásicos) 1 J105-42MA J105-42MA J105-42LA J105-42NA
6 Impulsor (motores trifásicos) 1 – J105-42MA J105-42LA J105-42NA
6A Impulsor de tornillo 1 – C30-6SS C30-6SS C30-6SS
7 Conjunto de la voluta con anillo de
desgaste
1 C101-122E C101-122E C101-122E C101-122
7A Anillo de desgaste 1 N23-7 N23-7 N23-7 N23-7
8 Tapón de la tubería
(1/4" NPT, cabezal hexagonal)
4 U78-941ZPV U78-941ZPV U78-941ZPV U78-941ZPV
9 Base con almohadilla del motor 1 J104-9 J104-9 J104-9 J104-9
9A Almohadilla del motor 1 C35-5S C35-5S C35-5S C35-5S
10 Tornillo prisionero hexagonal
(3/8" - 16x1-1/2" de largo)
2 U30-76ZP U30-76ZP U30-76ZP U30-76ZP
11 Tornillo prisionero hexagonal
(3/8" - 16x1-1/4" de largo)
2 U30-75ZP U30-75ZP U30-75ZP U30-75ZP
JUEGO PARA TAREAS DE MANTENIMIENTO
Juego de sellos y empaquetaduras 1 PP1700 PP1700 PP1700 PP1700
NOTA: **Se incluye en el juego de juntas y estanqueidad.
LISTA DE PIEZAS DE REPUESTO - JSERIES - PRESIÓN MEDIA
†
Para obtener piezas de repuesto o al realizar tareas de mantenimiento, siempre proporcione el Número de modelo del
motor y cualquier otra información que figure en la Placa de modelo del motor.
