Pentair Sta-Rite J Series Installation And Operation Manual

30
S873-OIM-SP (09-09-19)
2410 0496 SPC
1
2
3
4
5
6
7A
6A
7
8
12
11
12
10
10A
9

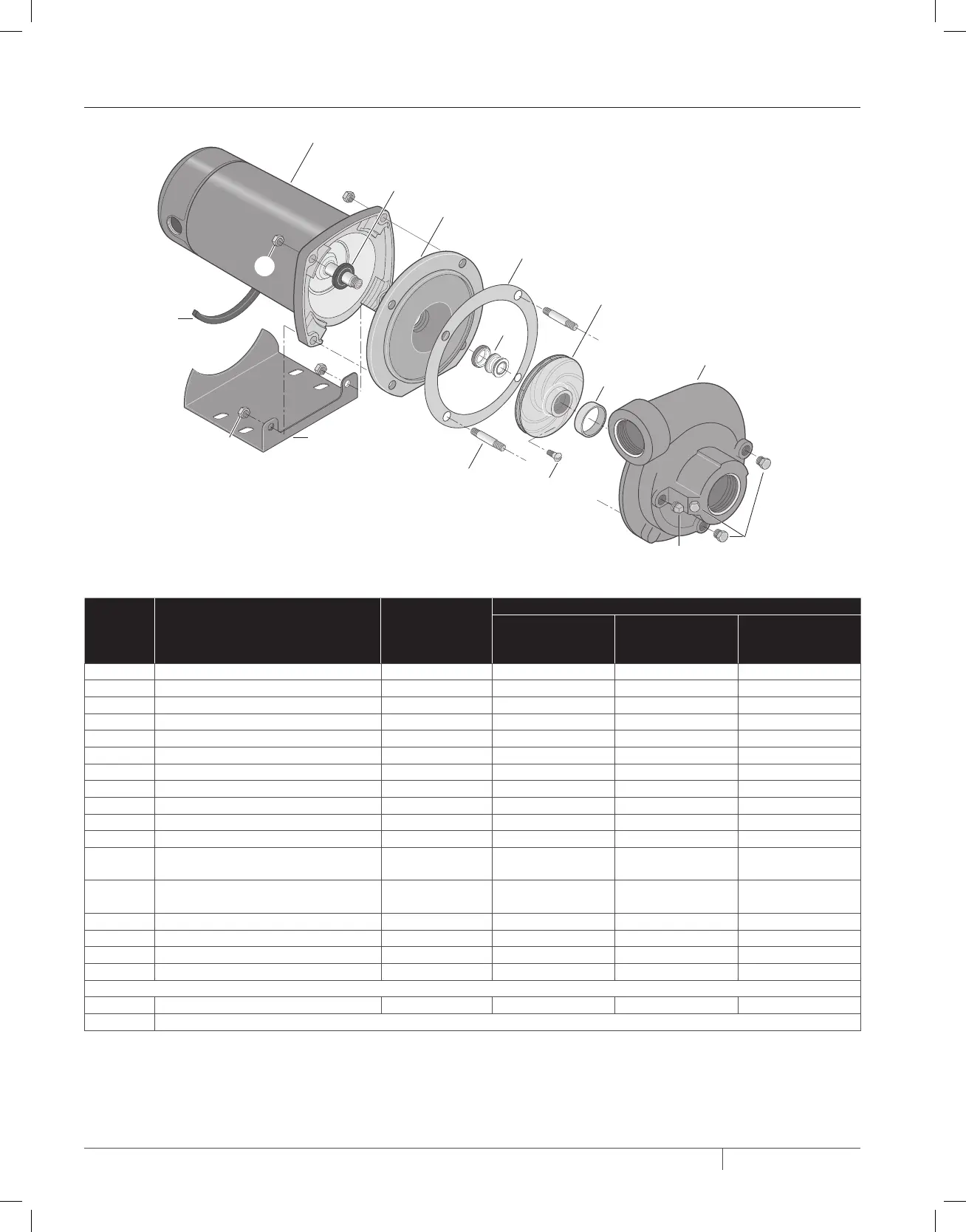

This drawing is for use with
Models using a stud conguration.
Núm. de
referencia
Descripción de la pieza Cant. empleada
MOTOR Y POTENCIA
JBMF-40S
JBMF3-40S
1-1/2Hp
JBMG-41S
JBMG3-41S
2Hp
JBMMG-59S
JBMMG3-59S
2-1/2Hp
1 Motor monofásico de 115/230V 1 J218-601PKG J218-883APKG J218-628APKG
1 Motor trifásico de 230/460V 1 AP100FL AP100GL AP100G5L
2 Deector de agua 1 17351-0009 17351-0009 17351-0009
3 Placa de estanqueidad 1 C3-52 C3-52 C3-52
4 Placa de estanqueidad, junta 1 C20-21C C20-21C C20-21C
5 Sello mecanico 1 U109-6A U109-6A U109-6A
6 Impulsor (motores monofásicos) 1 C105-79BA C105-73BA C105-80DA
6 Impulsor (motores trifásicos) 1 C105-79BA C105-73BA C105-80DA
6A Impulsor de tornillo 1 C30-14SS C30-14SS C30-14SS
7 Conjunto de la voluta con anillo de desgaste 1 C101-123 C101-123 C101-123B
7A Anillo de desgaste 1 C23-19 C23-19 C23-19
8 Tapón de la tubería
(1/4"NPT, cabezal cuadrado)
1 U78-57DT U78-57DT U78-57DT
9 Tapón de la tubería
(1/4"NPT , cabezal hexagonal)
3 U78-941ZPV U78-941ZPV U78-941ZPV
10 Base con almohadilla del motor 1 J104-9 J104-9 J104-9F
10A Almohadilla del motor 1 C35-5S C35-5S C35-5S
11 Espárrago (3/8 - 16x1-13/16") 4 U30-35SS U30-35SS U30-35SS
12 Tuerca hexagonal (3/8 - 16) 4 U36-38ZP U36-38ZP U36-38ZP
JUEGO PARA TAREAS DE MANTENIMIENTO
Juego de sellos y empaquetaduras 1 PP1700 PP1700 PP1700
NOTA: **Se incluye en el juego de juntas y estanqueidad.
LISTA DE PIEZAS DE REPUESTO - JSERIES - PRESIÓN MEDIA
†
Para obtener piezas de repuesto o al realizar tareas de mantenimiento, siempre proporcione el Número de modelo del
motor y cualquier otra información que figure en la Placa de modelo del motor.
