Philips A02U AA - Layout SSB (Top Side)

62A02U AA 7.
Circuit Diagrams and PWB Layouts

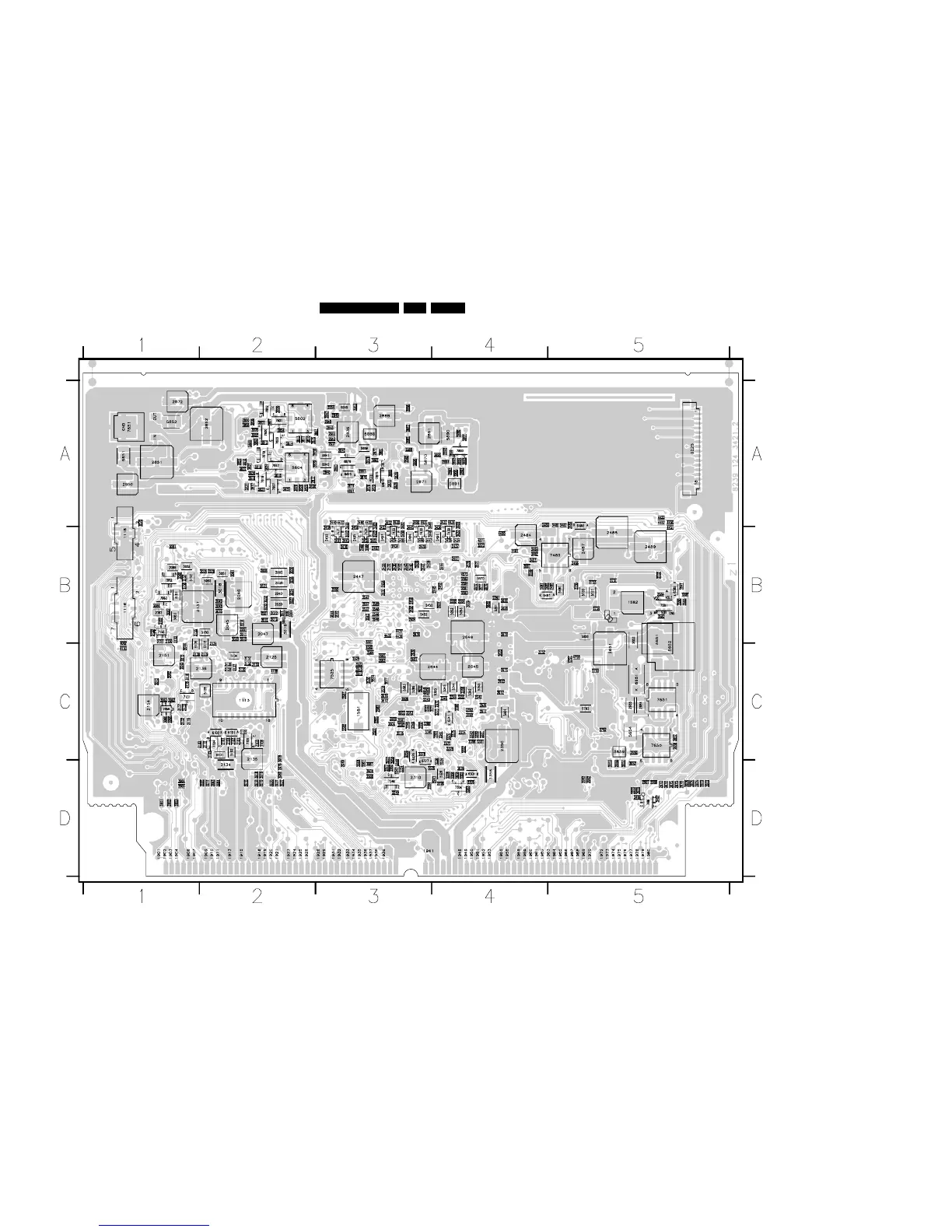

Layout SSB (Top Side)
0225 A5
1113 C2
1116 B1
1118 B1
1581 C3
1582 B5
2002 B2
2006 B2
2009 B2
2011 B2
2014 B2
2015 B2
2016 B2
2021 B2
2022 B2
2031 B2
2032 B2
2033 B2
2038 B2
2039 B2
2040 B2
2043 C1
2044 C1
2045 B2
2046 B2
2047 B2
2048 B2
2049 B2
2050 B2
2051 B2
2060 C1
2062 C1
2078 B2
2079 B2
2081 B2
2082 B1
2088 B1
2101 C2
2102 C1
2103 C2
2115 C1
2119 C2
2126 C2
2127 C2
2128 C2
2130 C2
2132 C1
2133 C1
2134 C2
2135 C2
2136 C2
2137 B1
2138 C1
2150 B1
2151 C1
2152 B1
2154 C1
2155 B1
2156 B1
2157 B1
2281 B4
2282 B4
2284 B4
2285 C3
2300 C3
2305 D4
2310 D3
2324 C4
2325 C3
2326 D4
2341 C4
2342 C4
2343 C4
2344 C4
2345 C4
2346 C3
2350 C4
2351 C4
2352 C4
2358 C4
2359 C4
2360 C4
2371 C4
2372 C4
2377 C4
2379 C4
2430 B3
2431 B3
2432 B3
2433 B3
2434 B3
2435 B3
2436 B3
2437 B4
2438 B3
2439 B3
2440 B3
2441 B3
2442 B3
2443 B3
2444 B4
2445 B4
2447 B3
2450 B3
2451 B4
2452 B3
2453 B3
2454 B3
2457 B3
2458 B3
2461 B4
2462 B4
2465 B3
2467 B3
2468 B3
2480 A4
2481 B4
2483 A5
2484 B4
2485 B5
2486 B5
2487 B5
2488 B5
2489 B5
2514 C3
2516 C3
2525 C3
2546 B3
2557 B3
2571 B4
2581 C3
2582 C3
2583 C3
2584 B5
2600 B4
2601 B4
2604 B3
2607 C3
2609 C3
2611 C4
2612 C4
2615 C4
2618 B4
2620 B4
2622 C4
2623 C4
2628 B4
2629 B4
2630 C3
2633 C3
2634 C4
2638 B3
2644 C4
2645 C4
2649 B4
2651 C5
2652 B5
2654 C5
2655 C5
2656 C5
2657 C5
2658 D5
2659 C5
2730 B5
2731 B5
2732 B5
2733 B5
2734 B5
2792 C5
2793 C5
2800 A2
2801 A3
2816 A2
2817 A2
2829 A2
2836 A3
2837 A3
2839 A2
2840 A3
2841 A3
2842 A3
2843 A3
2844 A3
2845 A3
2846 A3
2847 A3
2849 A3
2850 A1
2851 A1
2852 A2
2853 A3
2854 A3
2871 A3
2872 A1
2875 A3
2877 A3
2878 A3
2879 A3
2881 A3
2882 A3
2885 A3
2886 A3
2887 A3
2888 A3
2889 A3
2890 A4
2891 A3
2892 A4
2893 A4
2894 A4
2895 A3
2897 A4
2904 D1
2915 D2
2918 D2
2919 D2
2920 D2
2937 D2
2938 D3
2941 D4
2948 D3
2949 D3
2950 D3
2951 D3
2962 D5
2967 D5
2968 D5
2972 D5
2973 D5
2974 D5
2975 D5
2976 D5
2977 D3
2978 D2
2979 D5
3002 B2
3004 B2
3006 B2
3010 B2
3011 B2
3012 C1
3013 C1
3016 B2
3018 B2
3019 B2
3024 B2
3026 B2
3027 B2
3060 C1
3061 B1
3062 C1
3063 C1
3066 B1
3067 B1
3068 B1
3070 A1
3101 C2
3102 C2
3103 C2
3104 C2
3105 C2
3106 C2
3112 C2
3116 C1
3131 C2
3132 C2
3133 C2
3134 D2
3135 C1
3137 C1
3138 C2
3150 B1
3151 B1
3152 B1
3281 B4
3282 B4
3283 B4
3284 B4
3302 C4
3303 D4
3304 D3
3305 D4
3306 D4
3318 C3
3324 D3
3326 C3
3328 D4
3334 D4
3335 D3
3336 D4
3337 C3
3340 C3
3341 C3
3343 C3
3346 C3
3347 D3
3348 D3
3349 D3
3350 C4
3351 C4
3352 C4
3355 C4
3357 C4
3358 D4
3371 C3
3374 C4
3375 C4
3388 C3
3390 C3
3433 B4
3434 B4
3435 B4
3436 B4
3437 A4
3439 B3
3440 A3
3441 B3
3442 B3
3443 B3
3444 A3
3445 B3
3446 B3
3447 B3
3448 B3
3449 A3
3450 A3
3452 A3
3453 B3
3454 B3
3455 B3
3456 B3
3457 A3
3458 B3
3459 B3
3460 A3
3461 B3
3462 B3
3463 A3
3465 A4
3468 B3
3480 A5
3481 B4
3482 B4
3483 A5
3484 B4
3485 B4
3486 D5
3487 D5
3501 C3
3502 C3
3503 C3
3504 C3
3507 C3
3508 C3
3511 C3
3512 C3
3513 C3
3514 C3
3515 C3
3518 C3
3523 C3
3530 C3
3541 B5
3542 B3
3543 B3
3544 B3
3546 B3
3547 B3
3548 B3
3549 B3
3550 B3
3557 B3
3561 B3
3563 C3
3564 C3
3565 C3
3570 B4
3571 B4
3572 B4
3573 B4
3580 B4
3581 B4
3582 B5
3583 B5
3586 B5
3590 B5
3651 D5
3652 D5
3653 D5
3737 C4
3800 A2
3801 A2
3802 A2
3803 A2
3804 A2
3805 A2
3806 A2
3807 A2
3808 A2
3809 A2
3810 A2
3811 A2
3812 A2
3813 A2
3814 A2
3815 A2
3816 A2
3817 A2
3818 A2
3819 A2
3820 A2
3821 A2
3822 A2
3823 A2
3824 A2
3825 A2
3826 A2
3827 A2
3828 A2
3829 A2
3830 A2
3831 A2
3874 A3
3875 A3
3876 A3
3878 A3
3879 A3
3881 A3
3882 A3
3883 A3
3890 A4
3891 A4
3892 A4
3893 A4
3894 A4
3895 A4
3896 A4
3901 D1
3902 D1
3903 D1
3904 D1
3909 D2
3911 D2
3918 D2
3919 D2
3928 D4
3929 D4
3937 D2
3938 D3
3950 D3
3951 D3
3962 D5
3963 D2
3964 D2
3972 D5
3973 D5
3974 D5
3975 D5
3976 D5
3977 D3
3978 C2
3979 D5
3980 D2
4062 C1
4108 C2
4153 C1
4430 A3
4431 A3
4432 A3
4433 A3
4434 A4
4435 B3
4436 B3
4437 B3
4450 A5
4451 B5
4452 A5
4453 A5
4480 B4
4481 B4
4560 C3
4570 B4
4571 B4
4573 B4
4790 C5
4791 C5
4801 A3
5060 B2
5061 B2
5062 B1
5063 B1
5101 C2
5102 C2
5112 C2
5128 C2
5134 C2
5135 C1
5150 B2
5151 B1
5152 B1
5281 B4
5282 B4
5283 B4
5285 C3
5300 C4
5328 D4
5342 C4
5343 C4
5344 C4
5345 C4
5450 B3
5452 B3
5480 B5
5570 B4
5583 C3
5600 B5
5601 C4
5651 B5
5652 C5
5654 C5
5659 C5
5730 B5
5731 B5
5792 C5
5802 A2
5804 A2
5840 A3
5841 A3
5849 A3
5851 A1
5852 A1
5870 A3
5888 A3
5889 A3
5890 A4
5891 A4
6101 C2
6102 C2
6301 D4
6326 C3
6327 D3
6341 C4
6480 A5
6481 B4
6589 B5
6651 C5
6875 A3
6876 A3
7060 C1
7062 B1
7063 B1
7101 C2
7104 C2
7131 C1
7150 B1
7304 D4
7346 D3
7430 B4
7431 B3
7432 B3
7433 B3
7434 B3
7480 B5
7486 D5
7525 C3
7581 B5
7650 C5
7651 C5
7800 A2
7801 A2
7802 A2
7803 A2
7807 A2
7816 A2
7817 A2
7818 A2
7851 A1
7875 A3
7890 A4
E 13950-041.eps
120304
3139 123 5560.2
