Circuit Diagrams and PWB Layouts
81A02U AA 7.

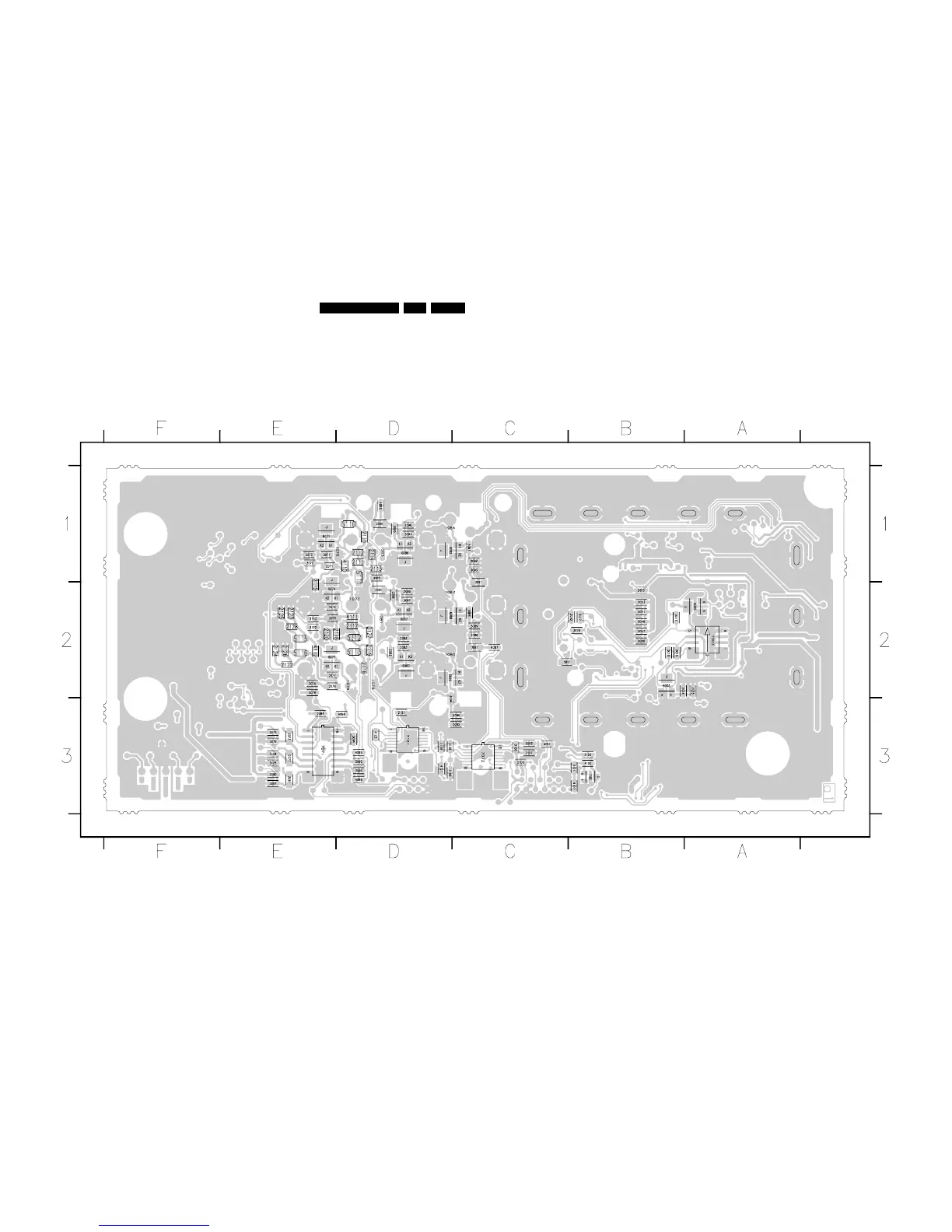

Layout HDMI Panel (Bottom Side)
E_13950_054.eps
120304
2033 B2
2034 B2
2035 A2
2046 B2
2047 B2
2051 B2
2053 B2
2060 B2
2071 E1
2073 E3
2075 E2
2077 E3
2079 E2
2081 E3
2083 D2
2084 C3
2085 D2
2086 D2
2087 C2
2088 C2
2089 D1
2090 D1
2091 C2
2092 C1
2093 C3
2094 E3
2106 C3
2108 D3
2110 D1
2111 D1
2112 D1
2113 D1
2114 D1
2115 E2
2116 D2
2117 D2
2118 D2
2119 D2
2120 E2
2121 D3
2122 E2
2123 E2
2124 E2
2125 E2
2126 E2
2127 D2
2128 E2
3015 B2
3017 B2
3018 B2
3026 B2
3027 B2
3030 B2
3071 E1
3072 E1
3073 E1
3074 E2
3075 E3
3076 E3
3077 E2
3078 E2
3079 E2
3080 E3
3081 E3
3082 D2
3083 D2
3084 D3
3085 C3
3086 D2
3087 D2
3088 C2
3089 C2
3090 D1
3091 D1
3092 C1
3093 C1
3094 D3
3095 D3
3096 D3
3100 B3
3101 B3
3102 E2
3103 E2
3104 E3
3105 E3
3106 C3
3107 C3
3108 D3
3109 D3
4085 D1
4087 C2
4089 D1
4091 C3
4094 D3
4095 D3
4096 D3
4100 B3
4101 B3
4110 D1
4111 D2
4112 E2
4121 D3
4122 D3
5012 C2
5110 D1
5111 D1
5112 D2
5113 D2
5115 E2
5116 E2
6002 A2
6003 B2
6071 E1
6074 E2
6077 E2
6083 D2
6085 D2
6086 D1
6087 D2
6088 D2
6092 D1
7003 A2
7071 E3
7072 C3
7100 B3
7121 D3
3139 123 5743.2
