Philips EM5.1E - Page 88

88EM5.1E 7.
Circuit Diagrams and PWB Layouts

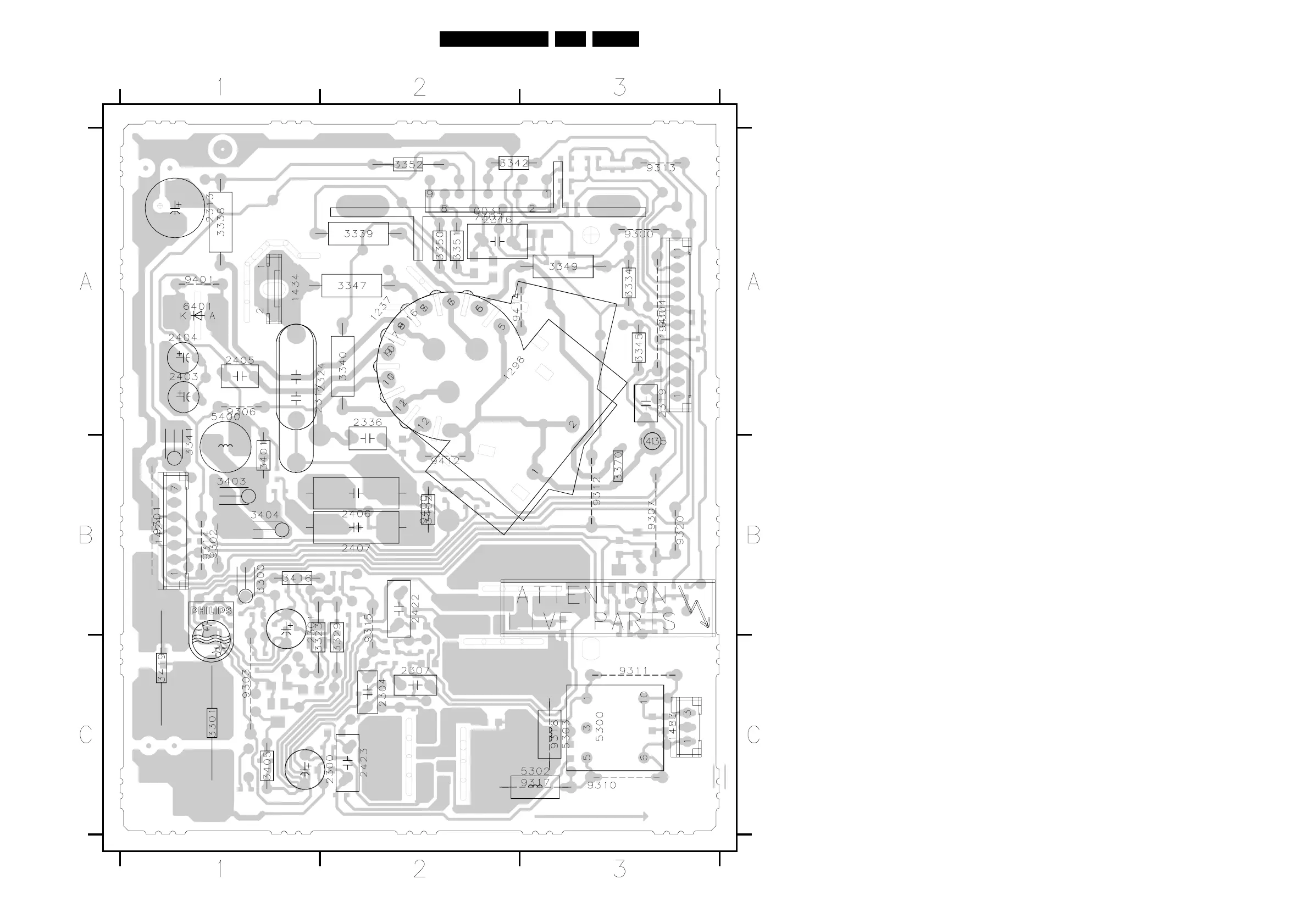

Layout CRT Panel (PV2 Styling) (Top Side)
CL 26532067_016.eps
210602
0031 A2
1237 A2
1298 A2
1424 B1
1434 A1
1435 A3
1483 C3
1940 A3
2300 C1
2301 B1
2304 C2
2307 C2
2313 A1
2316 A2
2317 B2
2319 A3
2324 A2
2336 A2
2403 A1
2404 A1
2405 A1
2406 B2
2407 B2
2422 B2
2423 C2
3300 B1
3301 C1
3323 C1
3329 C2
3334 A3
3338 A1
3339 A2
3340 A2
3341 A1
3342 A2
3345 A3
3347 A2
3349 A3
3350 A2
3351 A2
3352 A2
3370 B3
3401 B1
3402 B2
3403 B1
3404 B1
3405 C1
3416 B1
3419 C1
5300 C3
5302 C3
5303 C3
5400 A1
6401 A1
7307 A2
9300 A3
9301 B1
9302 B1
9303 C1
9304 A3
9306 A1
9307 B3
9310 C3
9311 C3
9312 B3
9313 A3
9314 B1
9315 B2
9317 C3
9318 C3
9320 B3
9400 B2
9401 A1
9412 B2
9414 A2
