Connexion de matériel périphérique
Branchement d’appareils HD (haute défi nition)
Si vous utilisez du matériel haute définition capable de produire des signaux HD, le téléviseur est en
mesure de recevoir ces signaux grâce aux connexions suivantes.

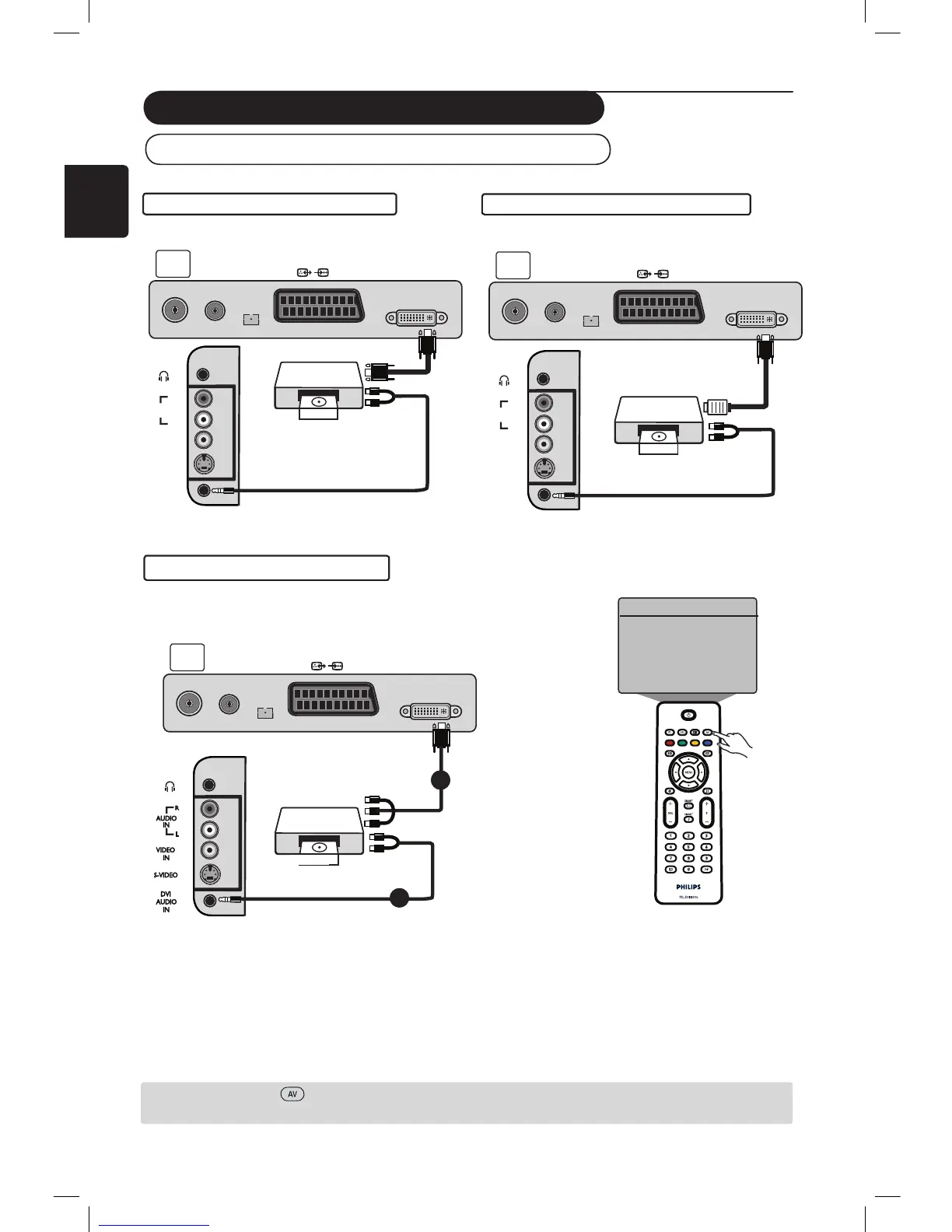

& Branchez la sortie DVI/CVI de votre appareil HD sur l’entrée DVI-I de votre téléviseur LCD.
Si votre appareil HD ne possède qu’un connecteur HDMI, un câble adapatateur DVI vers HDMI
est nécessaire (voir schéma ci-dessus).
é Branchezles sorties Audio (rouge et blanche) du récepteur HD à l’entrée audio DVI du téléviseur.
“ Pressez la touche
pour afficher la Liste des sources et la touche Î ï pour sélectionner
le mode HD. Utilisez la touche Æ pour commuter vers la source sélectionnée.
Connexion DVI vers entrée DVI-
Connexion HDMI vers entrée DVI
