Подключение периферийного оборудования
Подключение оборудования с поддержкой HD
(High Defi nition)
При использовании оборудования HD, передающего сигналы телевидения высокой четкости,
телевизор может принимать эти сигналы, если выполнены описанные ниже подключения.

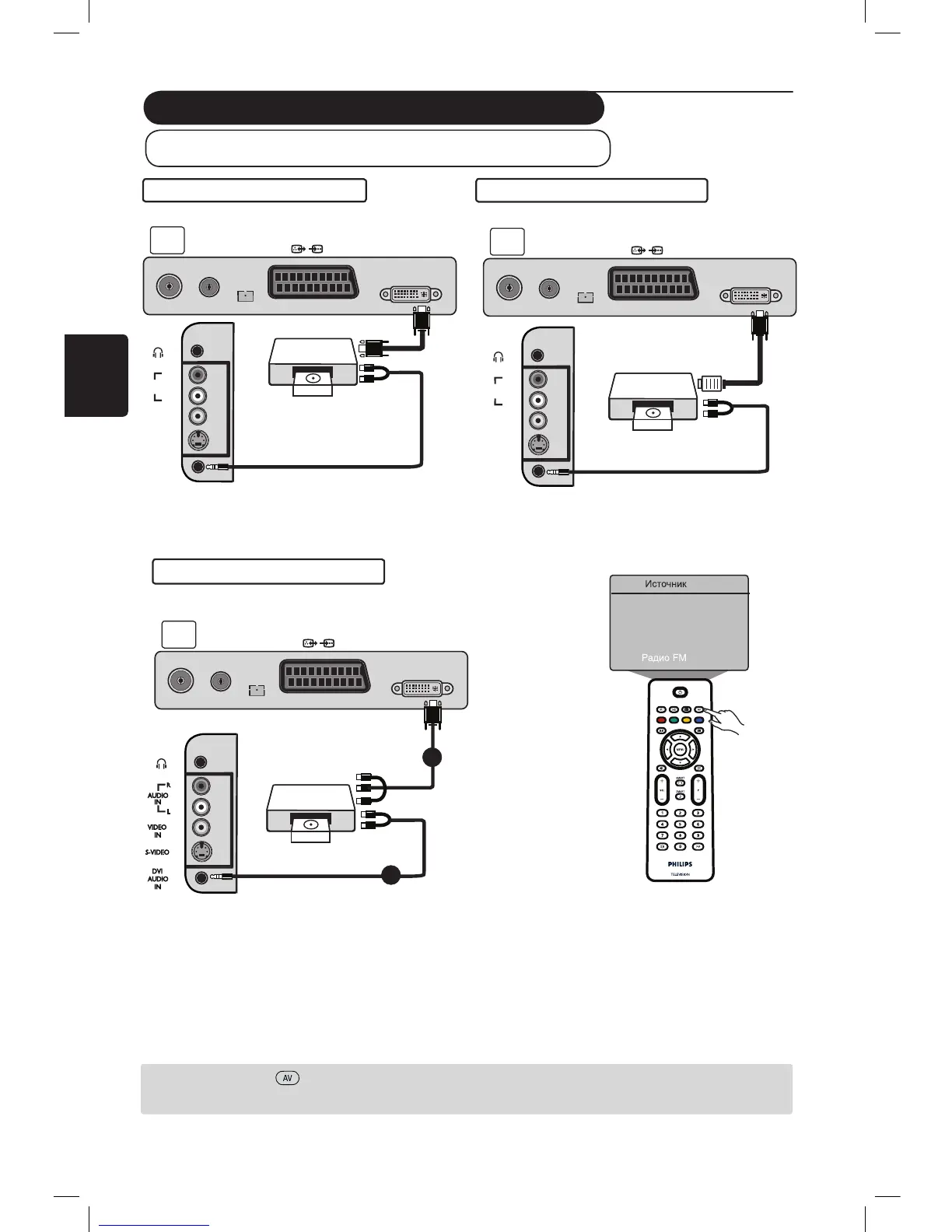

& Подключите выход DVI/CVI оборудования HD к входу DVI-I телевизора с ЖК-дисплеем. Если
оборудование HD оснащено только разъемом HDMI, то необходим кабель адаптера DVI - HDMI
(см. схемы выше).
é Подключите аудиовыходы (красный и белый) ресивера HD к аудиовходу DVI
телевизора.
