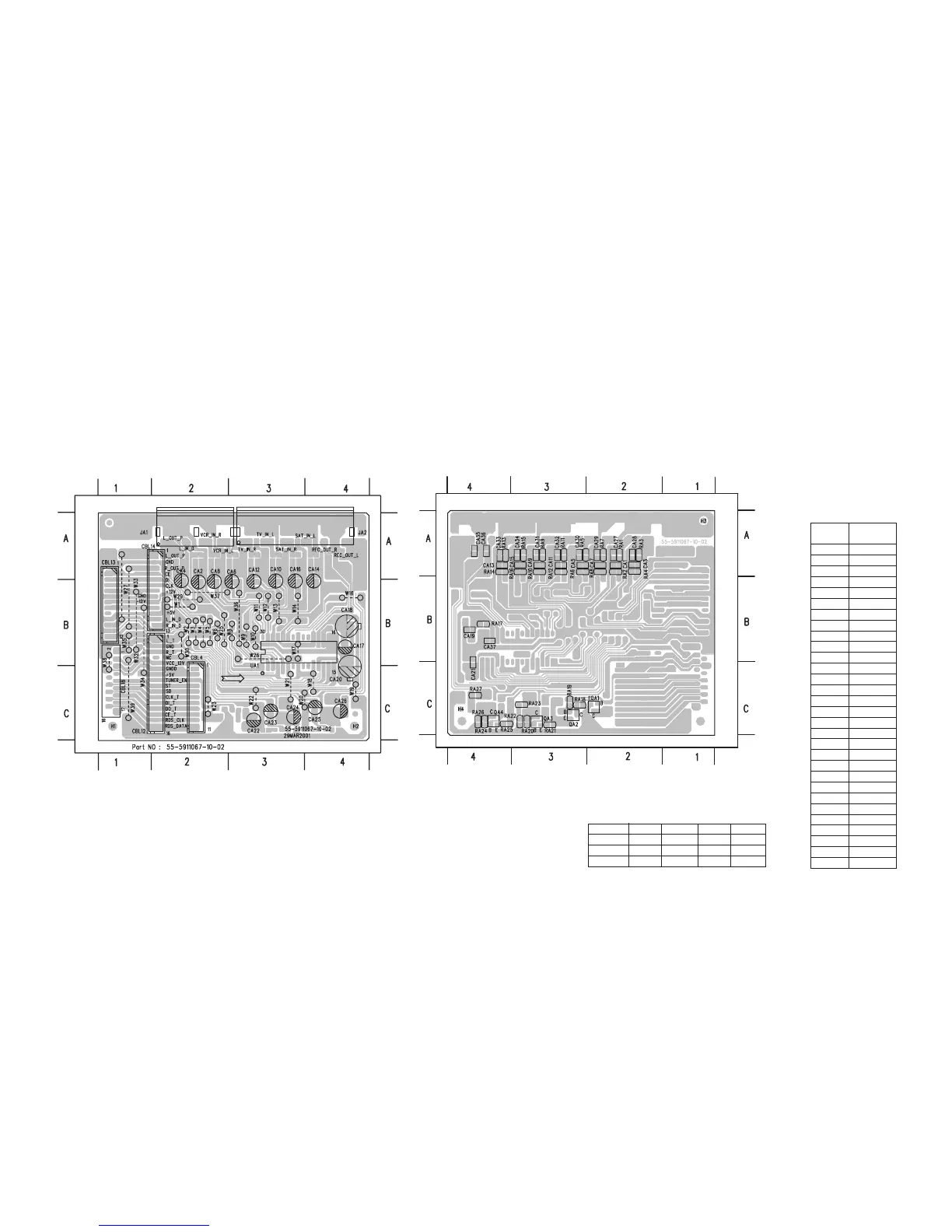

COMPONENTS LAYOUT
10-210-2
CHIPS LAYOUT
C1 sky mount
C2 sky mount
C3 sky mount
C4 sky mount
CA1 A2
CA10 A3
CA11 A3
CA12 A3
CA13 A4
CA14 A4
CA15 A3
CA16 A3
CA17 B4
CA18 B4
CA19 B4
CA2 A2
CA20 C4
CA21 C4
CA22 C3
CA23 C3
CA24 C3
CA25 C4
CA26 C4
CA27 A2
CA28 A2
CA29 A2
CA3 A2
CA30 A3
CA31 A3
CA32 A3
CA33 A4
CA34 A3
CA35 A4
CA36 A4
CA37 B4
CA4 A2
CA5 A3
CA6 A3
CA7 A2
CA8 A2
CA9 A3
CBL12 C2
CBL13 B1
CBL14 A2
CBL18 C1
CBL4 C2
JA1 A2
JA2 C3
QA1 C2
QA2 C3
QA3 C3
QA4 C4
RA1 A2
RA10 A3
RA11 A3
RA12 A3
RA13 A4
RA14 A4
RA15 A3
RA16 A3
RA17 B4
RA18 C3
RA19 C3
RA2 A2
RA20 C3
RA21 C3
RA22 C3
RA23 C3
RA24 C4
RA25 C4
RA26 C4
RA27 C4
RA3 A2
RA4 A2
RA5 A2
RA6 A3
RA7 A2
RA8 A2
RA9 A3
UA1 B3
W1 B2
W10 B3
W11 B3
W12 B3
W13 B3
W14 B3
W16 B4
W17 B3
W18 C4
W19 C4
W2 B2
W20 C3
W21 C3
W22 C3
W23 C2
W25 B2
W26 B3
W27 B1
W29 B2
W3 B2
W30 B2
W32 B1
W33 B1
W34 B1
W35 B1
W37 B2
W38 B1
W39 C1
W4 B2
W5 B2
W6 B2
W8 B3
W9 B3
Pin No. UA1
LC78212
1 0,21V
2 -0,2V
3 -0,2V
4 0,21V
5 -0,2V
6 2,95V
70V
8 0,22V
90V
10 0V
11 0,22V
12 -12,25V
13 38mV
14 38mV
15 27mV
16 0V
17 0V
18 11,8V
19 11,9V
20 0,28V
21 7mV
22 0,28V
23 11mV
24 0V
25 0,6 - 1,5V
26 -0,16V
27 2,7V
28 -0,16V
29 -0,17V
30 2,7V
Pin No. QA1 QA2 QA3 QA4
B 11,3V 27,7mV 4,11V 4,04V
C 0,2V 11,28V 5,93V 5,88V
E 11,9V 4,6mV 3,54V 3,46V
Measurement in DVD playing Mode (5,1 Channel Disc)
