Philips MX1060D - Page 45

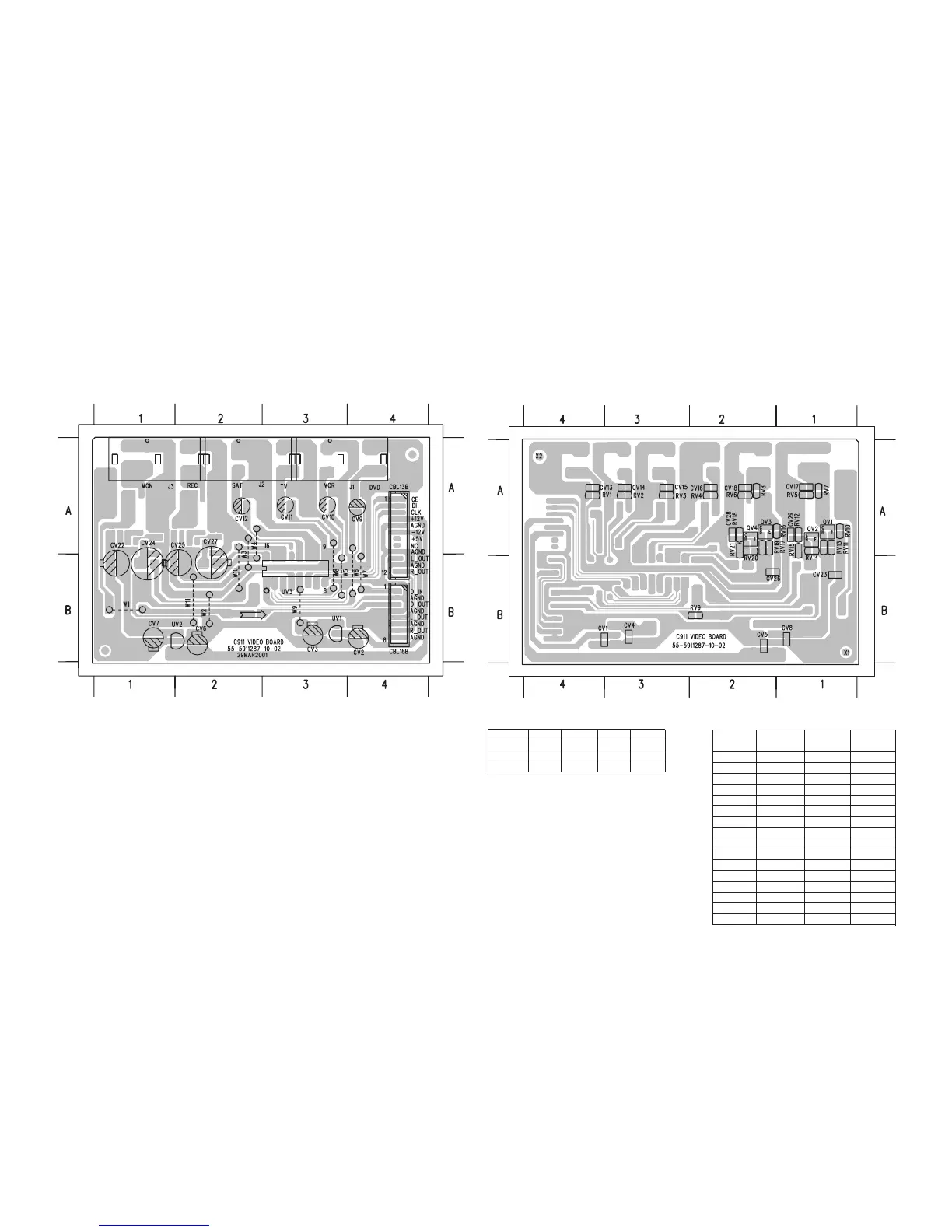

COMPONENTS LAYOUT
11-211-2
CHIPS LAYOUT
Pin No. QV1 QV2 QV3 QV4
B 6,8V 2,01V 6,74V 2,04V
C 5,4V 6,8V 5,53V 6,75V
E 7,44V 1,35V 7,4V 1,4V
Measurement in DVD playing Mode (5,1 Channel Disc)
Pin No. UV1 UV2 UV3
NJM79L09 NJM78L09 LC7824
1 0V 11,88V 1,62V
2 -12,25V 0V -44mV
3 -8,78V 8,99V 47,5mV
4 1,6V
5 -8,78V
6 38mV
7 37,7mV
8 27mV
90V
10 9V
11 9V
12 107mV
13 0V
14 1,6V
15 1,6V
16 1,55V
C1 SKY MOUNT
C2 SKY MOUNT
CBL13B A4
CBL16B B4
CV1 B3
CV10 A3
CV11 A3
CV12 A2
CV13 A4
CV14 A3
CV15 A3
CV16 A2
CV17 A1
CV18 A2
CV2 B4
CV22 B1
CV23 B1
CV24 B1
CV25 B2
CV26 B2
CV27 B2
CV28 A2
CV29 A1
CV3 B3
CV4 B3
CV5 B2
CV6 B2
CV7 B1
CV8 B1
CV9 A4
J1 A3
J2 A2
J3 A1
QV1 A1
QV2 A1
QV3 A2
QV4 A2
RV1 A4
RV10 A1
RV11 A1
RV12 A1
RV13 A1
RV14 A1
RV15 A1
RV16 A1
RV17 A2
RV18 A2
RV19 A2
RV2 A3
RV20 A2
RV21 A2
RV3 A3
RV4 A2
RV5 A1
RV6 A2
RV7 A1
RV8 A2
RV9 B2
UV1 B3
UV2 B2
UV3 B3
W1 B1
W10 B2
W11 B2
W2 B2
W3 A2
W4 A2
W5 B3
W6 B4
W7 B4
W8 B3
W9 B3
