2 XP 600/1000/2000/2100/3000/3100/5000/5100
English Español

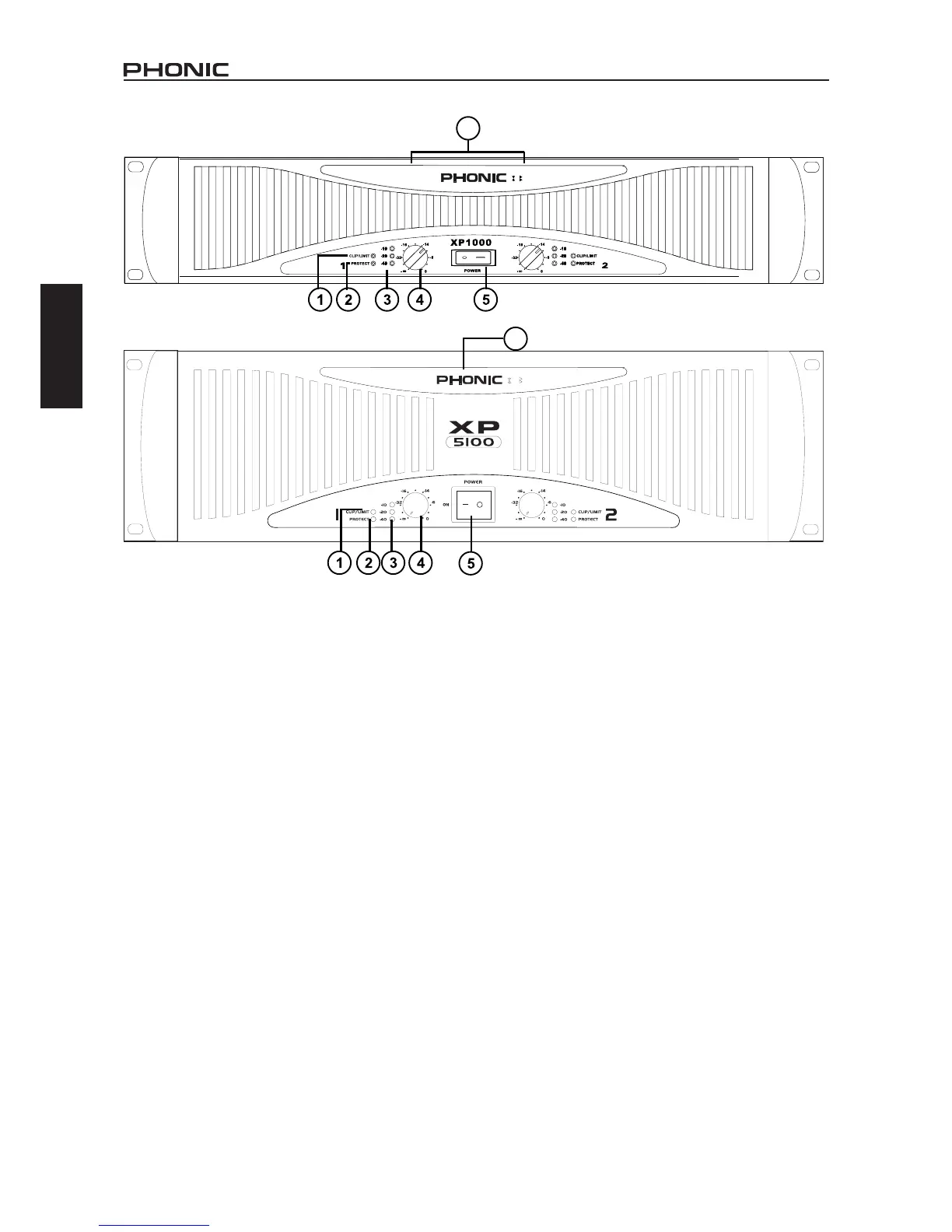

DESCRIPCIÓN DEL PANEL FRONTAL
1. LED DE CLIP/LIM (ROJO)
Cuando la señal de audio conduce el circuito de salida del
amplicador más allá de su capacidad de la energía, se
recortará. El limitador de pico detecta esto y reduce rápidamente
la ganancia para minimizar la cantidad de sobremarcha, para
preservar tanto de la dinámica del programa como sea posible.
2. LED DE PROTECCIÓN (AMARILLO)
El amplicador de potencia presenta varios tipos de protección
para prevenir daño al circuito durante condiciones de encendido
o de avería. El circuito de protección de encendido previene
daños a los altavoces mientras se presenta la energía. Cuando el
amplicador está encendido, el LED de protección se encenderá
por algunos segundos y, luego se apaga, indicando que el circuito
se ha cerrado, conectando los altavoces con el amplicador.
El LED de protección también se presenta si los terminales del
altavoz se ponen en cortocircuito, o la impedancia de la carga
entre ellos es demasiada baja. Bajo estas circunstancias, el LED
de protección permanecerá encendido hasta que la condición de
avería es recticada.
Si los disipadores de calor grandes del amplier bajan por razones
termales, deje la energía conectada con el amplicador, trate de
mejorar la ventilación y reduzca la ganancia. Sin la energía, el
ventilador no puede funcionar y, el amplicador requerirá más
tiempo para alcanzar a una temperatura sucientemente baja
para recomenzar.
3. LED DE SEÑAL (VERDE)
Cada canal del amplicador de potencia presenta una luz
de señal para mostrar cuánto de una señal de audio se ha
introducido al canal. El umbral para el indicador es de -40 dB,
cualquier ruido sobre este nivel hará que se encienda el LED.
4. CONTROL DE GANANCIA
Estas dos perillas son controles de nivel para cada canal del
amplicador. La ganancia aumenta con la perilla girada hacia la
derecha. Esta unidad ofrece controles de ganancia a pasos.
5. INTERRUPTOR DE ENERGÍA
Aunque los amplicadores de la serie XP presenta
enmudecimiento de encendido, es siempre una buena práctica
reducir ambos controles de ganancia antes de encender el
amplicador. El procedimiento encendido para un sistema de
audio debe empezar con los instrumentos y luego la mezcladora
y, usted debe vericar que todas las operaciones del sistema
sean normales antes de encender el amplicador.
6. DISPLAY
Cuando el amplicador se cambia al modo bridge mono, el LED
bridge al lado de logo de PHONIC se encenderá en rojo.
Cuando el amplicador se cambia al modo paralelo, el LED
paralelo al lado del LED bridge se encenderá en amarillo.
