4 XP 600/1000/2000/2100/3000/3100/5000/5100
English Español

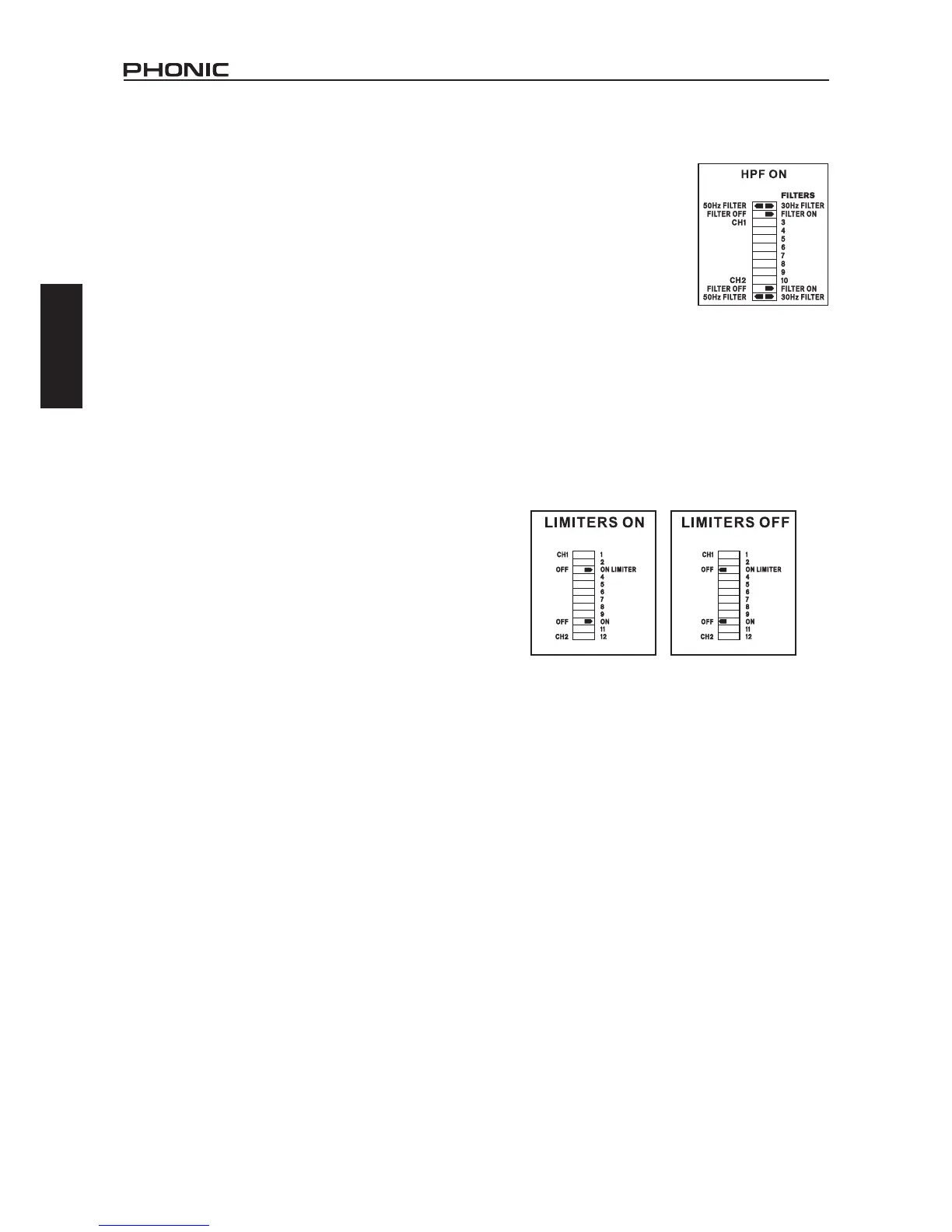

18. INTERRUPTORES DE MODO
HPF
Estos interruptores (interruptores
DIP 1 y 2 para canal 1, 11 y 12 para
canal 2) pueden activar un ltro de
paso alto de 30Hz o 50Hz, que roll
off señales debajo de 30 Hz o 50
Hz. Esto mejora funcionamiento de
sub bass limitando el movimiento
cono de sub bass. Hará más
energía disponible para el rango de
frecuencia tasado de los altavoces.
ENCENDIDO/APAGADO DE LIMITADOR
Estos interruptores DIP (interruptores DIP 3 para canal 1 y
número 10 para canal 2) le permite activar el circuito de limitador
de pico integrado en el amplicador de potencia. Esta función
reducirá la distorsión y protegerá los altavoces. Para activar
los limitadores integrados, los interruptores DIP 3 (limitador de
canal 1) y 10 (limitador de canal 2) deben estar seteados a la
posición derecha.
14. INTERRUPTOR A TIERRA - FLOTANTE
Este interruptor permite que el circuito y chasis a tierra sean
separados en caso de un conicto de conexión a tierra. En
uso normal, el interruptor debe estar en la posición a tierra. El
levantamiento de la conexión a tierra (lo cual se llama posición
otante) puede resolver el conicto de conexión a tierra, pero
signica que la conexión a tierra del circuito depende del otro
equipo conectado. Las deciencias en la conexión a tierra de
otros componentes afectarán a la calidad de sonido y causarán
zumbido del lazo de conexión a tierra. Para la mejor combinación
de seguridad y funcionamiento, es altamente recomendado
setear el interruptor en la posición “grouding on” (poner a
tierra).
15. ENCENDIDO/APAGADO DE LIMITADOR
Este interruptor le permite rutear el circuito de limitador de
pico a la señal de entrada. Esta función reducirá la distorsión
y protegerá los altavoces. Este interruptor no está incluido en
XP5000 o XP5100.
16. HPF
Este interruptor puede activar un ltro de paso alto de 30Hz
o 50Hz, que roll off señales debajo de 30 Hz o 50 Hz. Esto
mejora funcionamiento de sub bass limitando el movimiento
cono de sub bass. Hará más energía disponible para el rango
de frecuencia tasado de los altavoces. Este interruptor no está
incluido en XP5000 o XP5100.
17. INTERRUPTOR DE PARALELO / ESTÉREO / BRIDGE
MONO
Apague la energía antes de cambiar el modo de operación. En
la operación de estéreo, cada canal del amplicador funciona
independientemente con su propia señal y altavoces. Cuando el
interruptor está seteado al modo paralelo, la entrada de CH2 es
paralela con la de CH1. Entonces, CH1 y CH2 pueden conducir
sus propios altavoces independientemente, pero tendrán la
misma fuente, la de CH1. En operación bridge mono, ambos
canales pueden ser congurados para conducir una sola carga
con una sola señal en dos veces de energía. Utilice el siguiente
procedimiento para asegurar la seguridad de los sistemas al
cambiar de un modo al otro:
1. Apague el amplicador
2. Ponga un altavoz, no menos de 4 ohms de impedancia, a
través de los terminales de salida rojos (+) del amplicador.
3. Asegúrese de que haya solamente una señal de entrada
conectada a CH1.
4. Cambie el amplicador al bridge mono.
5. Gire los controles de ganancia de CH1 y de CH2 al izquierdo
extremo y luego encienda el amplicador.
6. Verique la operación en ganancia baja y, luego suba la
ganancia de CH1 para incrementar la potencia a un nivel
deseado.
Este interruptor no está incluido en XP5000 o XP5100.
