Procédure d’installation
Compléter et vérifier les connexions électri-
ques avec le maximum de soin, avant de pro-
céder avec l’installation.
Reset
Presser pour baisser le frontail. Presser
le bouton Reset en utilisant un objet pointu.
Le Reset prévoit le retour aux réglages du
Constructeur.

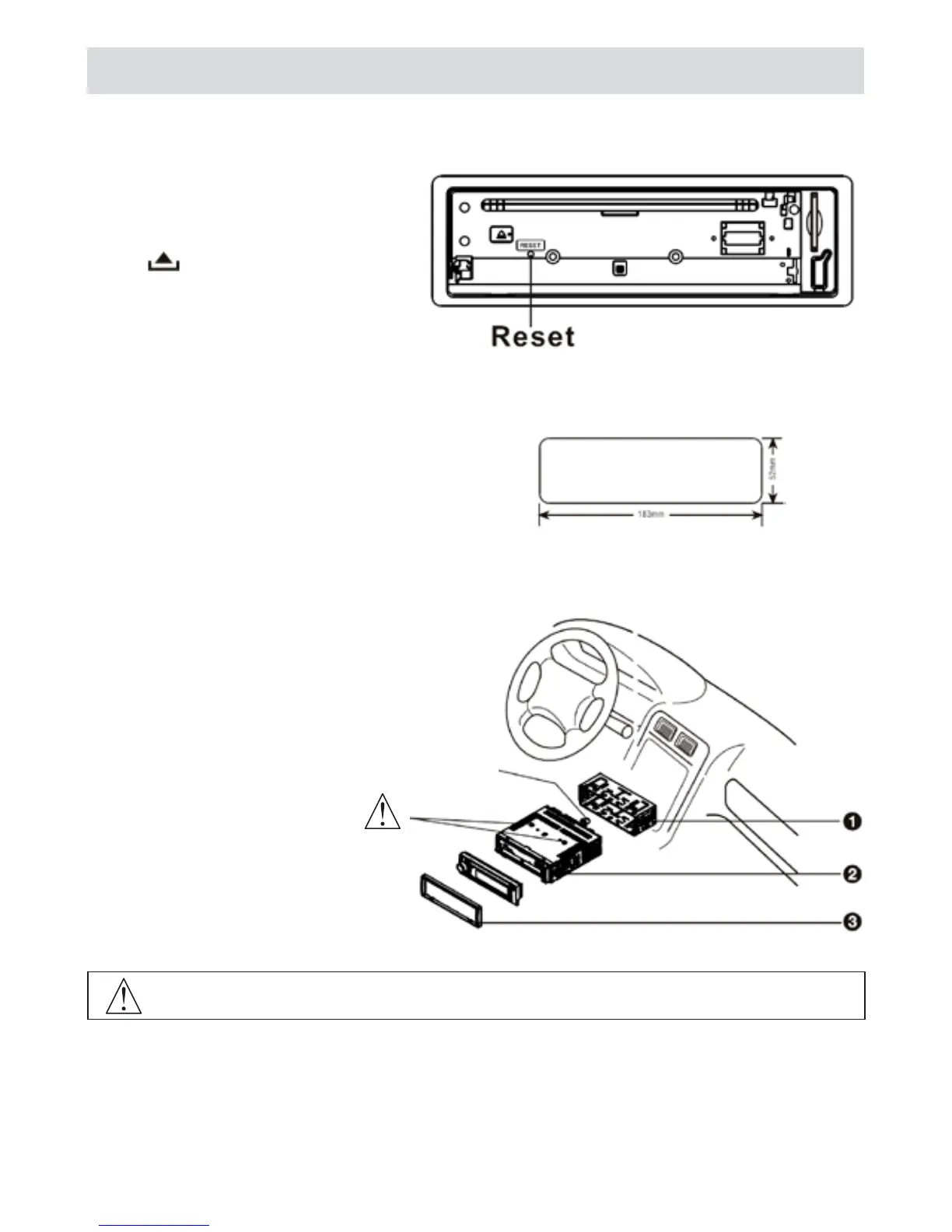

Guide d’installation
1 - Introduire la cage métallique à
l’intérieur de l’ouverture et plier la
languette de fixage avec un tourne-
vis.
Bien contrôler que les leviers la-
téraux de blocage du lecteur soit
bien libres et non pas bloqués vers
l’extérieur.
2 - Fixer le lecteur. Après avoir vissé
le pivot métallique postérieur, intro-
duire le connecteur avec le câblage
et le caoutchouc de support ; pous-
ser le lecteur à l’intérieur de l’ouver-
ture jusqu’à ce qu’il s’accroche.
3 - Applique l’encadrement de finition.
L’ouverture de fixage
Le lecteur peut être installé dans toutes les
ouvertures qui mesurent : 183mm x 52mm.
L’épaisseur du trou doit être d’au moins
4,75mm – 5,56mm de manière à supporter le
lecteur.
IMPORTANT:
Enlever ces 2 vis avant d’effectuer l’installation, autrement le lecteur ne fonctionnera pas.
Pivot de fixage avec
caotchouc de support
