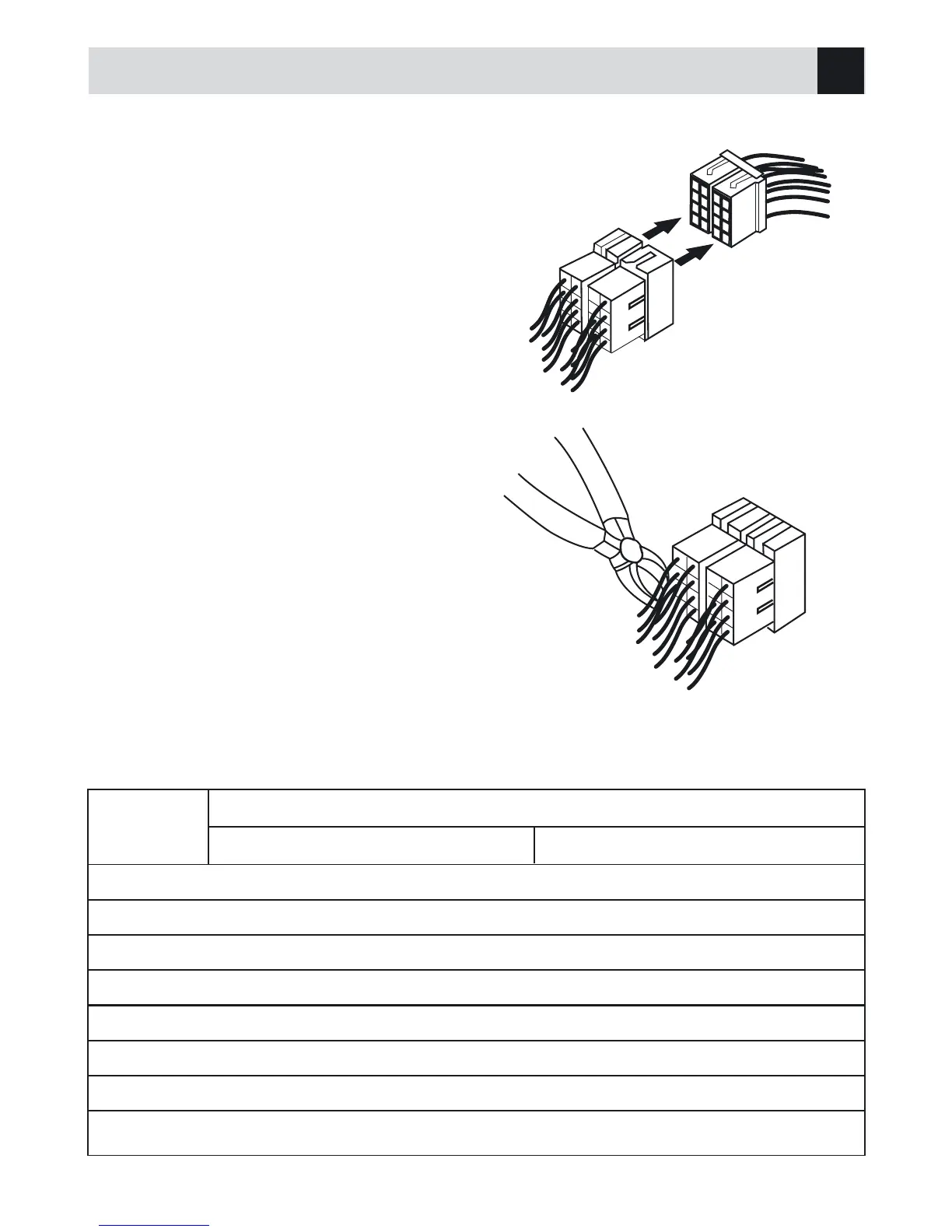

Utilisation des connecteurs ISO
1 - Si la voiture est dotée de connecteurs ISO, les
brancher comme montré dans le dessin.
2 - En cas de manque de connecteurs ISO,
vérifier, avec soin, le câblage disponible sur
la voiture, avant de procéder avec l’installa-
tion. Un éventuel mauvais branchement peut
sérieusement compromettre le fonctionnement
de l’appareil. Couper le connecteur et brancher
les câbles selon le schéma des couleurs ci-
dessous indiqué.
Connecteurs ISO
Position
Fonction
Connecteur A Connecteur B
1 Arrière Droit (+) --- Violet
2 Contrôle commandes volant/marron Arrière Droit (-) --- Violet/Noir
3 Avant Droit (+) --- Gris
4 ACC+/rouge Avant Droit (-) --- Gris/Noir
5 Remote/bleu Avant Gauche (+) --- Blanc
6 Avant Gauche (-) --- Blanc/Noir
7 12V (+)/Jaune Arrière Gauche (+) --- Vert
8 Masse / Noir Arrière Gauche (-) --- Vert/Noir
