Bedienungsanleitung PKB-M, PKB-MS
4

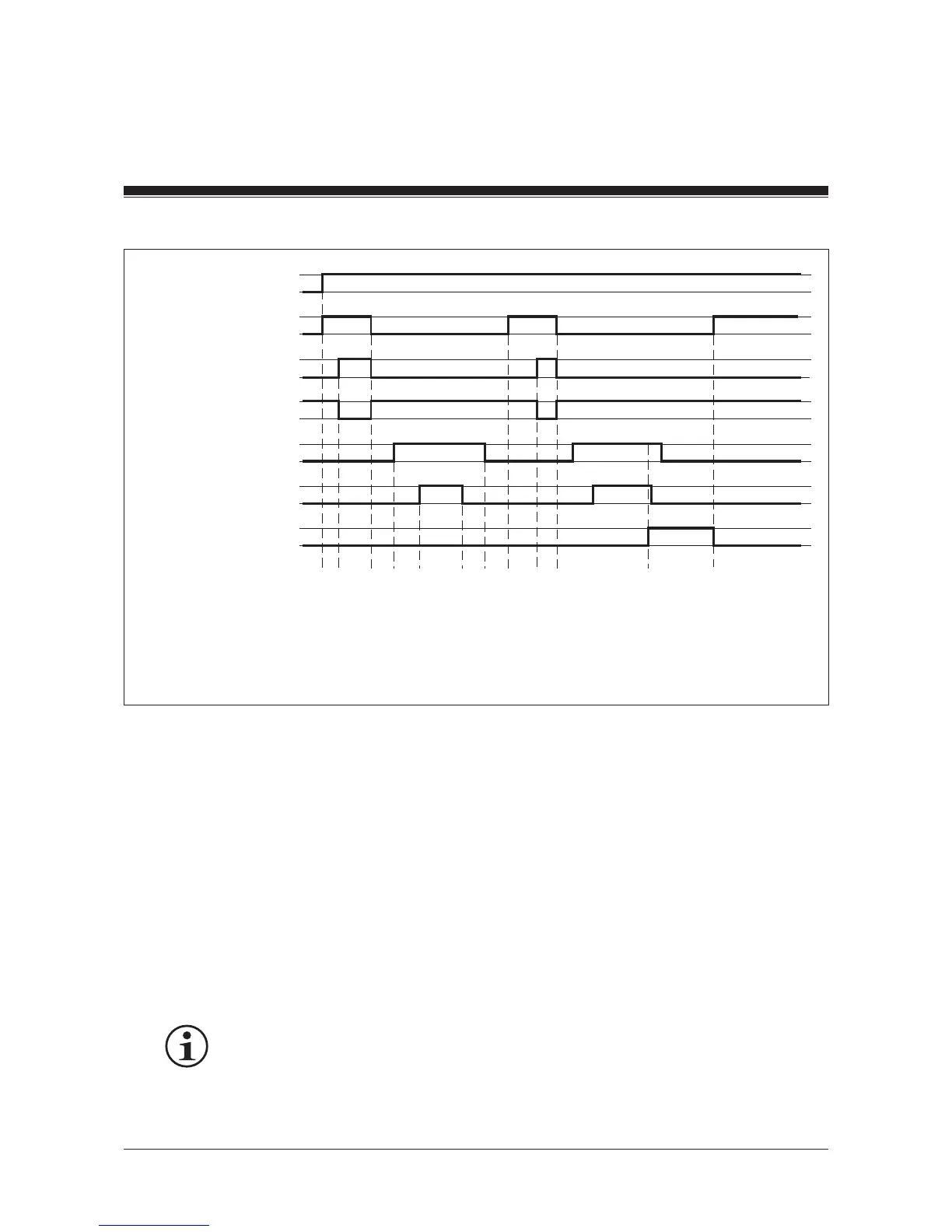

Abb. 1: Zeitabhängige Bremsung
Durch Abschalten des Motors schließen die Kontakte 6-7 und lösen damit
den Bremsvorgang aus. Die Kontakte 8-9 öffnen sich und sperren damit
die Motorsteuerleitung. Nach Ablauf der Sicherheitszeit t
V1
schließen die
Kontakte Y11 und Y12 (bei externem Bremsschütz) und das Bremsschütz
zieht an.
Nach Ablauf der Sicherheitszeit t
V2
wird der Thyristor gezündet und der
Bremsstrom I
B
fließt über die Klemmen U-V zum Motor.
Wenn die eingestellte Bremszeit t
B
abgelaufen ist (zeitabhängige Brem-
sung) bzw. wenn das Stillstandssignals erkannt oder die eingestellte
Überwachungszeit überschritten ist (stillstandsabhängige Bremsung), wird
der Thyristor gesperrt und die Sicherheitszeit t
V3
läuft ab.
Dann wird das Bremsschütz entregt, nach Ablauf der Sicherheitszeit t
V4
schließen die Kontakte 8-9 und geben die Motorsteuerleitung wieder frei.
INFO
Wenn Sie stillstandsabhängige Bremsung benutzen und als Zeit unendlich
gewählt haben, müssen Sie Zeit oder Motortemperatur extern überwa-
chen.
1
0
1
0
1
0
1
0
1
0
1
0
1
0
t
1
t
2
t
V1
t
V2
t
3
t
V3
t
V4
t
4
U
B
(L1-L2)
Freigabe (8-9)
Motorschütz
Startkontakt (6-7)
Bremsschütz
Bremsstrom
Übertemperatur
t
1
: Freigabe an Klemme 8-9
t
2
: Motor ein
t
3
: Bremszeit
t
4
: Übertemperatur
t
V1
... t
V4
: Sicherheitszeiten
