Resistencia tensión transitoria de dimensionado/Tensione di tenuta agli urti/Nominale
stootspanningbestendigheid
Grado de suciedad según/Grado di contaminazione secondo/Vervuilingsgraad volgens
EN 81
Temperatura ambiente/Temperatura ambiete/Omgevingstemperatuur
Temperatura de almacenaje/Temperatura di magazzinaggio/Opslagtemperatuur
Tipo de protección/Tipi di protezione/Veiligheidsklasse
Lugar de montaje (p.e. armario de distribución)/Spazio di montaggio (p.e. quadro elettrico
ad armadio)/Inbouwruimte (bijv. schakelast)
Carcassa/Alloggiamento/Kast
Zona de bornes/Terminali/Aansuitklemmen
Material de carcassa/materiale della custodia/Behuizingsmateriaal
Carcassa/Alloggiamento/Behuizing
Frente/Fronte/Front
Seccion max. del conductor externo (bornes de tornillo)/Sezione max. del cavo esterno
(morsetti a vite)/Max. doorsnede van de aansluitkabels (schroefklemmen)
1 conductor flexible/1 conduttore flessibile/1 draad, flexibel
2 conductores de misma sección, flexible con terminal: sin revestimiento de plástico /
2 conduttori con lo stesso diametro, flessibile con capocorda senza manicotto di plastica/
2 draaden mad dezelfde doorsnede, flexibel met adereindhuls zonder kunststoffhuls
flexible sin terminal o con terminal TWIN/flessibile senza capocorda o con capocorda
TWIN/Flexibel zonder adereindhuls of met TWIN-Adereindhuls
Par de apriete para los bornes de tornillo/Coppia di serraggio per morsetti a vite/
Aanhaalmoment voor schoefklemmen
Dimensiones (bornes de tornillo) Al x An x Pr/Misure (morsetti a vite) altezza x larghezza x
profondità/Afmetingen (schroefklemmen) h x b d
Posición de montaje/Posizione di montaggio/Inbouwpositie
Peso/Peso/gewicht
4 kV
3
-20 ... +55 °C
-40 ... +85 °C
IP54
IP40
IP20
PPO UL 94 V0
ABS UL 94 V0
0,20 ... 4,00 mm
2
/24-10 AWG
0,20 ... 2,50 mm
2
/24-14 AWG
0,20 ... 2,50 mm
2
/24-14 AWG
0,60 Nm
87 x 45 x 121 mm
cualquiera/a scelta/willekeurig
375 g
Son válidas las versiones actuales de las
normas 08/02.
Per le norme citate, sono applicate le versioi
in vigore a 08/02.
Van toepassing zijn de in 08/02 actuele
versies van de normen.
Corriente térmica convencional de los contactos de seguridad/Corrente termica convenzionale dei contatti di
sicurezza/Conventionele thermische stroom van de veiligheidscontacten (AC1, DC1)
Número de contactos/Numero dei contatti/Aantal contacten 3 2 1
I
th
(A) por contacto en tensión de alimentación AC/
per contatto con corrente AC/per contact bij een AC voedingsspanning 6,5 7,5 8,0
I
th
(A) por contacto en tensión de alimentación DC/
per contatto con corrente DC/per contact bij een DC voedingsspanning 7,0 8,0 8,0

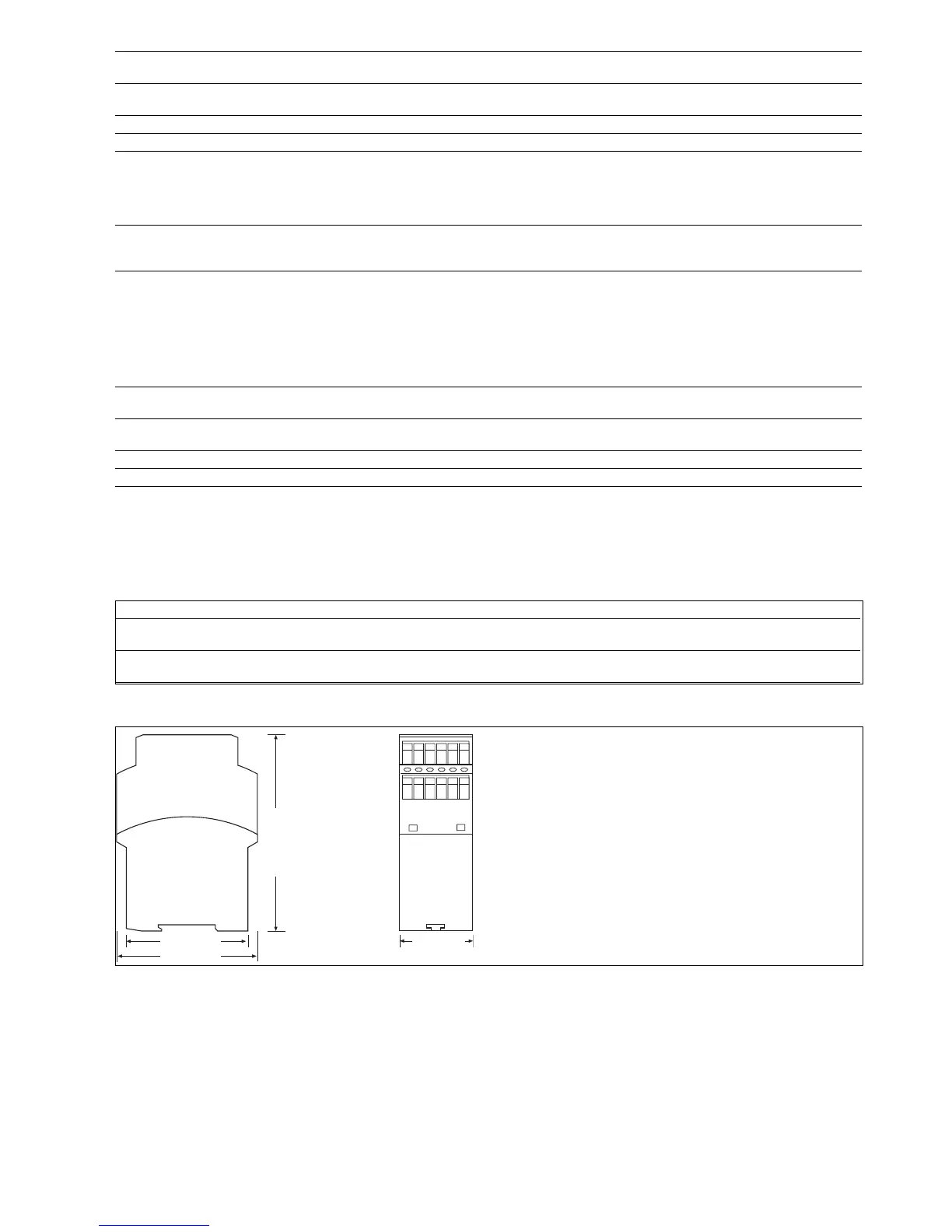

Dimensiones en mm (")/Dimensioni in mm (")/Afmetingen in mm (")
121 (4.76")
75 (2.95")
87 (3.42")
45 (1.77")
