Pilz PNOZ X3 Operating Instructions

- 8 -
20 547-04-2007-10 Printed in Germany
A Pilz Ges.m.b.H., ✆ 01 7986263-0, Fax: 01 7986264, E-Mail: pilz@pilz.at AUS Pilz Australia, ✆ 03 95446300, Fax: 03 95446311, E-Mail:
safety@pilz.com.au
B L Pilz Belgium, ✆ 09 3217570, Fax: 09 3217571, E-Mail: info@pilz.be BR Pilz do Brasil, ✆ 11 4337-1241, Fax: 11 4337-1242,
E-Mail: pilz@pilzbr.com.br
CH Pilz lndustrieelektronik GmbH, ✆ 062 88979-30, Fax: 062 88979-40, E-Mail: pilz@pilz.ch DK Pilz Skandinavien K/S,
✆ 74436332, Fax: 74436342, E-Mail: pilz@pilz.dk E Pilz lndustrieelektronik S.L., ✆ 938497433, Fax: 938497544, E-Mail: pilz@pilz.es F Pilz France
Electronic,
✆ 03 88104000, Fax: 03 88108000, E-Mail: siege@pilz-france.fr FIN Pilz Skandinavien K/S, ✆ 09 27093700, Fax: 09 27093709, E-Mail:
pilz.fi@pilz.dk
GB Pilz Automation Technology, ✆ 01536 460766, Fax: 01536 460866, E-Mail: sales@pilz.co.uk I Pilz ltalia Srl, ✆ 031 789511,
Fax: 031 789555, E-Mail: info@pilz.it
IRL Pilz Ireland Industrial Automation, ✆ 021 4346535, Fax: 021 4804994, E-Mail: sales@pilz.ie J Pilz Japan Co.,
Ltd.,
✆ 045 471-2281, Fax: 045 471-2283, E-Mail: pilz@pilz.co.jp MEX Pilz de Mexico, S. de R.L. de C.V., ✆ 55 5572 1300, Fax: 55 5572 4194, E-Mail:
info@mx.pilz.com
NL Pilz Nederland, ✆ 0347 320477, Fax: 0347 320485, E-Mail: info@pilz.nl NZ Pilz New Zealand, ✆ 09- 6345-350, Fax: 09-6345-
352, E-Mail: t.catterson@pilz.co.nz
P Pilz Industrieelektronik S.L., ✆ 229407594, Fax: 229407595, E-Mail: pilz@pilz.es PRC Pilz China Representative
Office,
✆ 021 62494658, Fax: 021 62491300, E-Mail: sales@pilz.com.cn ROK Pilz Korea, ✆ 031 8159541, Fax: 031 8159542, E-Mail: info@pilzkorea.co.kr
SE Pilz Skandinavien K/S, ✆ 0300 13990, Fax: 0300 30740, E-Mail: pilz.se@pilz.dk TR Pilz Elektronik Güvenlik Ürünleri ve Hizmetleri Tic. Ltd. ¸Sti.,
✆ 0224 2360180, Fax: 0224 2360184, E-Mail: pilz.tr@pilz.de USA Pilz Automation Safety L.P., ✆ 734 354-0272, Fax: 734 354-3355, E-Mail:
info@pilzusa.com
www www.pilz.com
D Pilz GmbH & Co. KG, Sichere Automation, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland, ✆ +49 711 3409-0, Fax: +49 711 3409-133,
E-Mail: pilz.gmbh@pilz.de
10
1
10 100 1000 10000
Nennbetriebstrom (A)
Nominal operating current (A)
Courant coupé (A)
0.1
DC13: 24 V
AC15: 230 V
AC1: 230 V
DC1: 24 V
Schaltspielzahl x 10
3
Cycles x 10
3
Nombre de manvres x 10
3

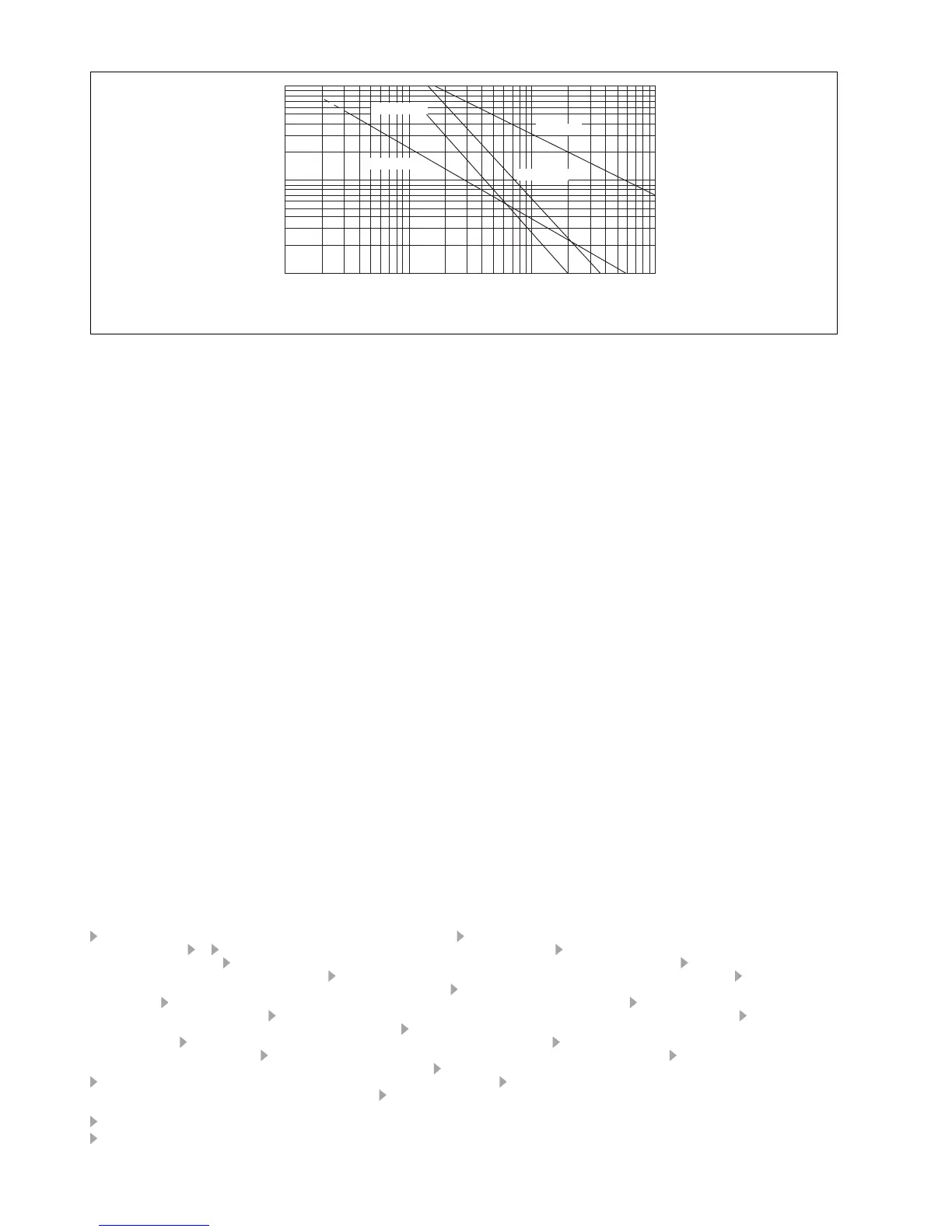

Lebensdauer der Ausgangsrelais/Service Life of Output relays/Durée de vie des relais de sortie

Pilz PNOZ X3 Specifications

General

Supply Voltage	24 V DC
Contacts	3 N/O, 1 N/C
Width	45 mm
Depth	121 mm
Safety Category	4
Performance Level	e
SILCL	3
Rated Current	6 A
Contact Material	AgSnO2
Protection Class	IP20
Weight	200 g
Stop Category	0
Operating Temperature Range	-10°C to 55°C
