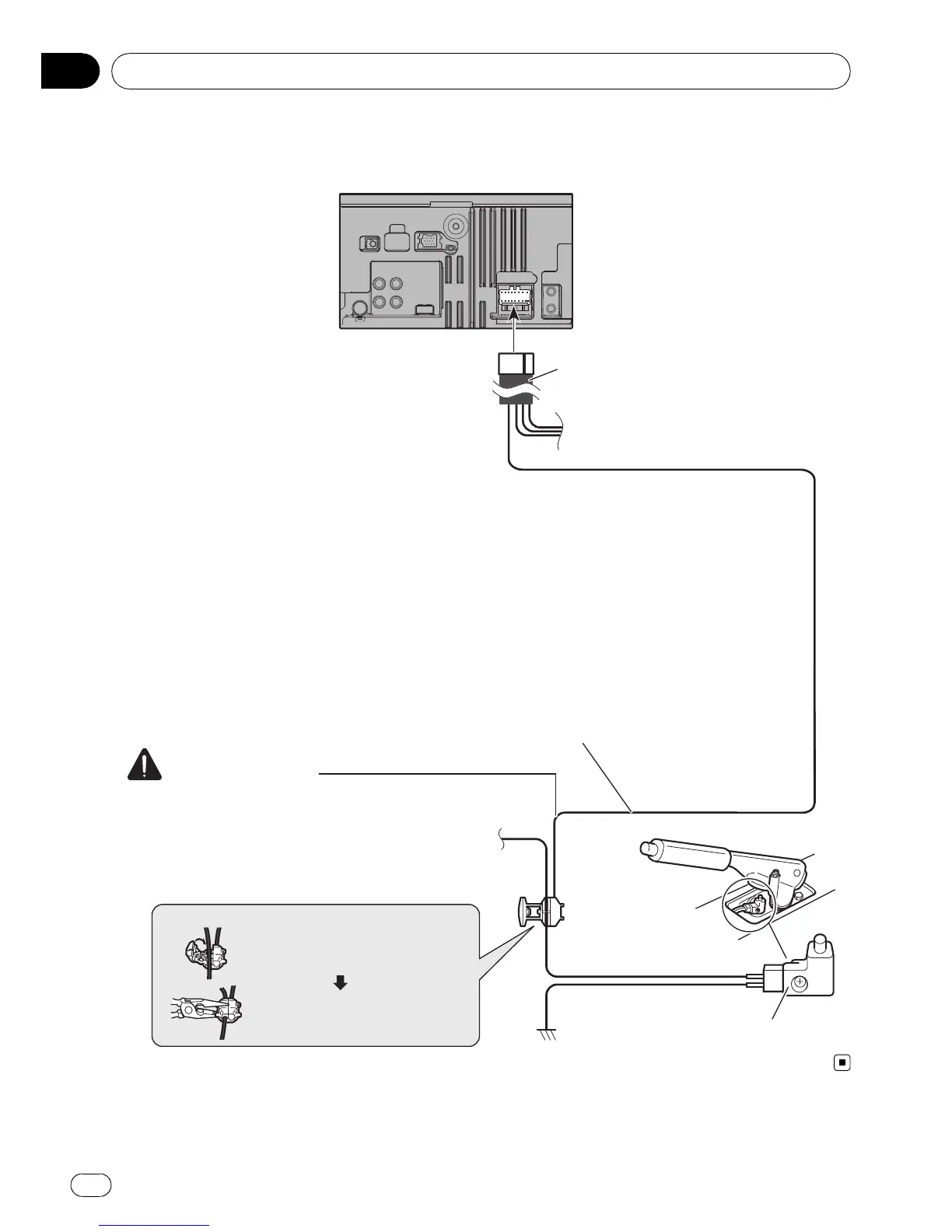

Branchement du cordon d’alimentation (2)
Cordon d’alimentation
LE CÂBLE VERT CLAIR DU CONNECTEUR D’ALIMENTATION
EST CONÇU POUR DÉTECTER L’ÉTAT DE STATIONNEMENT
ET DOIT ÊTRE CONNECTÉ À L’ALIMENTATION DU
CONTACTEUR DE FREIN À MAIN. UNE CONNEXION OU
UNE UTILISATION INCORRECTES DE CE CÂBLE PEUVENT
VIOLER LES LOIS EN VIGUEUR ET RISQUENT D’ENTRAÎNER
DES BLESSURES SÉRIEUSES OU DES DOMMAGES.
Vert clair
Utilisé pour détecter l’état ON/OFF du frein à main. Ce câble doit être
raccordé à l’alimentation du contacteur de frein à main.
Si cette connexion n’est pas faite correctement ou omise, certaines
fonctions de vore système de navigation ne pourront pas être utilisées.
Côté alimentation
Côté masse
Commutateur de frein à main
Unité de navigation
Méthode de connexion
Attachez le câble d’alimentation du
commutateur de frein à main.
Serrez fermement avec une
pince à mâchoires pointues.
AVERTISSEMENT
Branchement du système
Fr
34
Section
03
