Preparación
05
Cuando utilice la unidad de montaje en pared
(PDP-6010FD)
Nota
• Primero acoste la pantalla de plasma sobre una hoja blanda,
etc., saque el soporte y, a continuación, instale los accesorios
de montaje de altavoz.
• Instale la pantalla de plasma en la pared solamente con los
accesorios de montaje del altavoz y el cable de altavoz
instalado en la pantalla y, a continuación, instale el altavoz.
(Consulte la página 19.)
• Para facilitar la fijación del cableado, se recomienda completar
el cableado en los lados de la pantalla de plasma antes de
montar el altavoz en la pantalla.
Precaución
• Tenga cuidado con los accesorios de montaje de altavoz
cuando instale o conecte. Esto puede resultar en lesiones.
1 Conecte los cables de altavoz suministrados a la parte
trasera de la pantalla de plasma.
2 Coloque la pantalla de plasma en los accesorios de
montaje de la unidad de montaje en pared.
Para los detalles, consulte el manual de instrucciones
suministrado con la unidad de montaje en pared.
3 Conecte el otro extremo de los cables de altavoz al
altavoz.
4 Coloque el altavoz en los accesorios de montaje del
altavoz en la dirección correcta.
5 Apriete utilizando los tornillos suministrados (cuatro
ubicaciones).
• Apriete los cuatro tornillos en el orden de , , ,
como se muestra en el dibujo.
Se utiliza el agujero de tornillo en la superficie trasera del
accesorio de montaje del altavoz cuando se instala la
pantalla de plasma en el soporte de mesa. No se utiliza
cuando se instala en la pared.
Nota
• Si después de fijar el altavoz, se necesite ajustar su posición
horizontal, primero afloje los tornillos de montaje de altavoz,
reubique el altavoz y, a continuación, apriete de nuevo los
tornillos en la posición apropiada.
6 Ate los cables.
• Las abrazaderas de cuentas se incluyen con la pantalla de
plasma.
• Utilice las abrazaderas de cuentas como sea necesario.
• Cuando ordene los cables de altavoz, asegúrese de atarlos
en un fardo de modo que no queden sujetos a ninguna
presión.
1
2
4
3

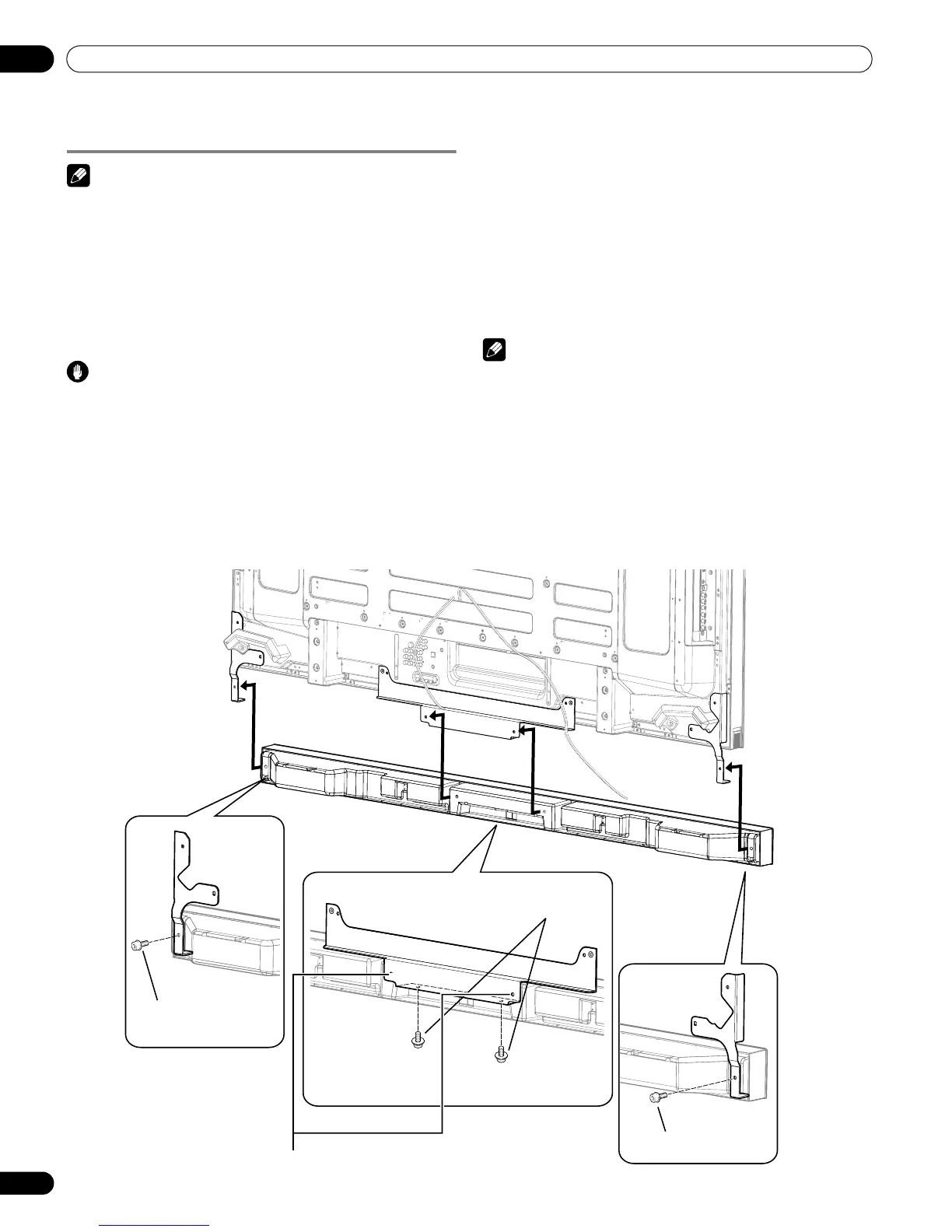

Tornillo de montaje
de
altavoz (M5 x 10 mm)
Cuando utilice la unidad de montaje en pared,
no utilice estos agujeros.
Tornillo de montaje de
altavoz (M5 x 10 mm)
Tornillo de montaje de
altavoz (M5 x 10 mm)
