2 Con la pantalla de plasma acostada en una superficie
plana, ajuste las columnas de apoyo del soporte en la
parte inferior de la pantalla de plasma como se indica
por las flechas y, a continuación, insértelas lentamente.
• Tenga extremo cuidado en no insertar las columnas de
apoyo del soporte en cualquier parte de la pantalla de
plasma que no sea una ranura de inserción del soporte.
Hacer esto puede dañar el panel de la pantalla de plasma
o sus aberturas, o alabear el soporte.
3 Fije el soporte en los puntos indicados por las flechas y
apriete los pernos de instalación (2) y (1) firmemente
con un destornillador.
Pernos de instalación (1): M8 x 23 mm (negro) para PDP-5010FD
M6 x 20 mm (negro) para PDP-6010FD
Pernos de instalación (2): M8 x 40 mm (negro) para PDP-5010FD
M6 x 20 mm (negro) para PDP-6010FD
4 Vuelva a poner la pantalla de plasma de pie.
Para la instalación del altavoz, consulte “Instalación del
altavoz Pioneer” en la página 18.
Nota
• Asegúrese de instalar la pantalla de plasma en una ubicación
plana y estable.
• Inserte los tornillos en los agujeros verticalmente y apriételos.
• Coloque una hoja o cubierta protectora para proteger la
pantalla contra arañazos o daños.
• Trabaje solamente con la pantalla de plasma acostada en una
superficie plana, como en una mesa o superficie similar.
• Cuando acueste la pantalla de plasma, tenga cuidado en no
arañar o dañarla.

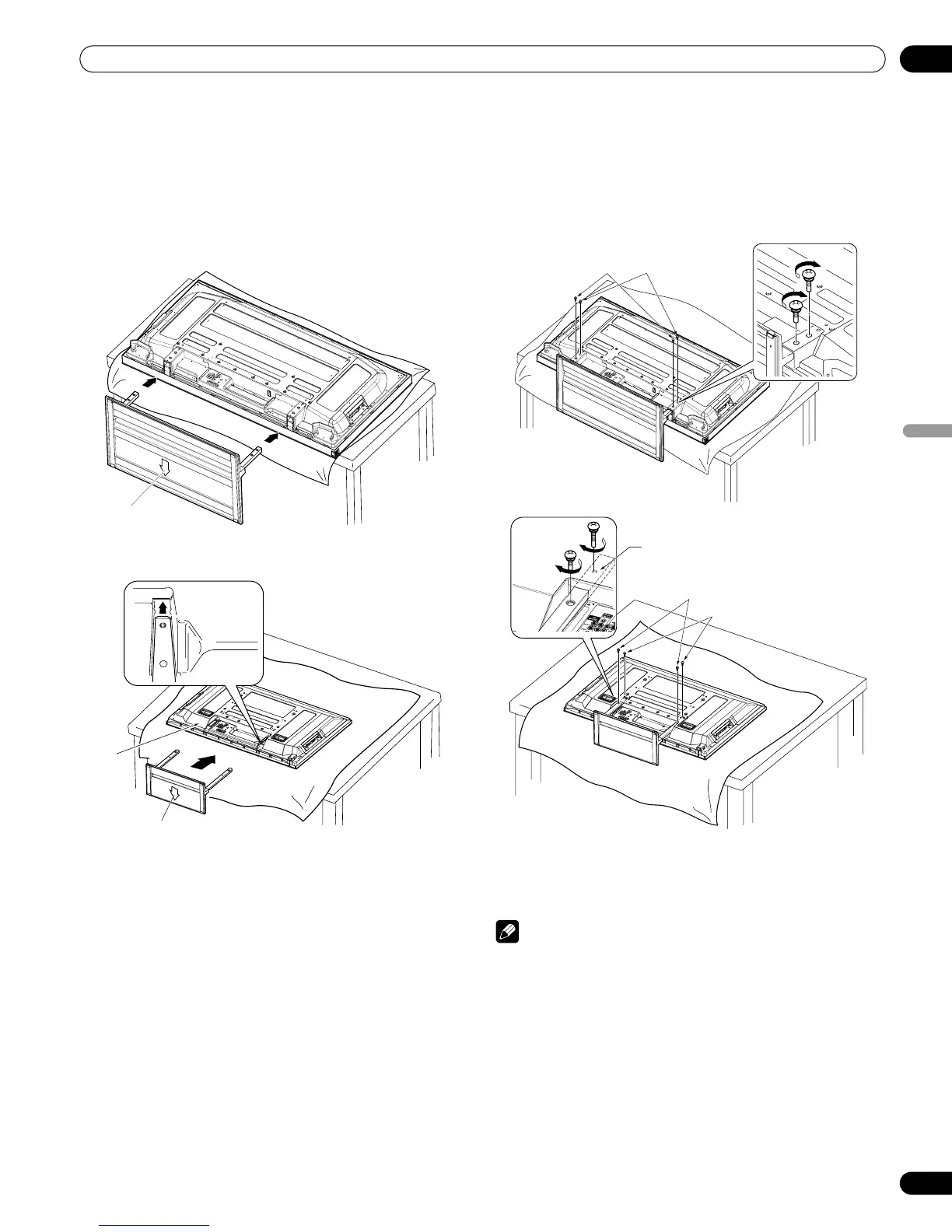

Inserte el soporte en la
pantalla de plasma de modo
que la flecha con la marca “FRONT/FACE AVANT”
grabada en el fondo del soporte quede hacia abajo.
(PDP-6010FD)
Pantalla
de plasma
Alinee los soportes de la columna
con la parte inferior de la
pantalla de plasma como se
indica en el diagrama adjunto.
Inserte el soporte en la pantalla de plasma de modo que la flecha con la marca
“FRONT/FACE AVANT” grabada en el fondo del soporte quede hacia abajo.
(PDP-5010FD)
(PDP-6010FD)
Pernos de instalación (1)
(Paso 1)
Pernos de instalación (2)
(Paso 2)
Pernos de instalación (1) (Paso 2)
Pernos de instalación (2) (Paso 1)
Agujero de tornillo con “T” grabado
(PDP-5010FD)
