Pioneer VSA-E03 - Page 34

VSA-E03
34
A
B
C
D
1
23
4
1234

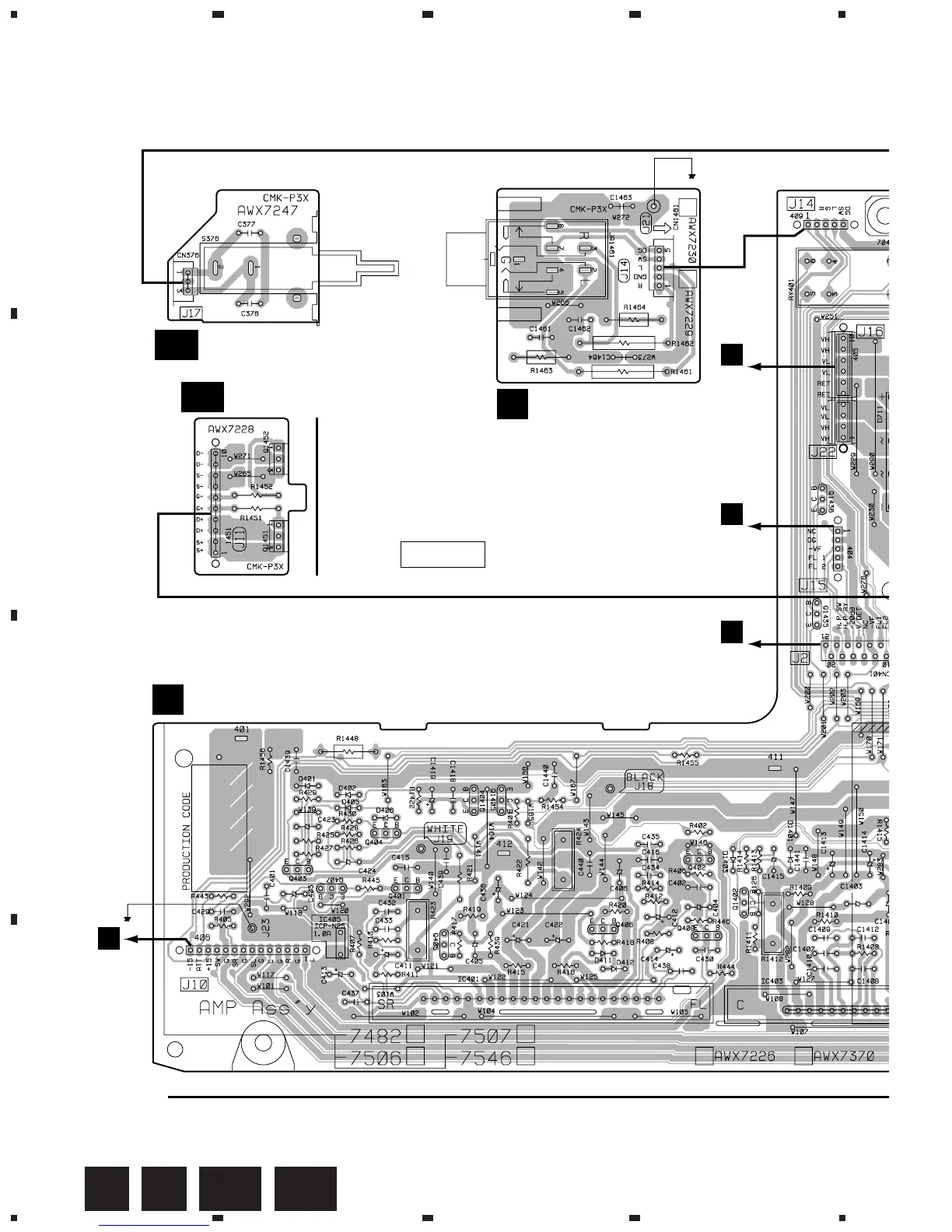

4.3 AMP, HEADPHONE, FET and MECH SW ASSYS
Q403 Q404 Q1404 Q1405
IC405
Q1452
Q1451
IC401 Q408 Q1402 IC
4
Q407
Q401 Q405 Q406 Q402
(ANP7274-A)
(ANP7274-A)
FET ASSY
MA
AMP ASSY
D
HEADPHONE
ASSY
I
CN112
A
351
356
J
353
J
CN203
B
SIDE A
(ANP7268-C)
MECH SW ASSY
MB
D I MA MB
