ESPAÑOL
CONTROL DIGITAL DE TEMPERATURA
El sistema de control digital de temperatura de Pit Boss es una
tecnología intrincada y valiosa.
Para protegerlo de los picos de voltaje y cortocircuitos, el control
utiliza un fusible rápido de 120 voltios, 5 amps.
Se recomienda desconectar su asador de todas las conexiones
eléctricas cuando no lo utilice. Esto ayudará a protegerlo de los picos
de voltaje y las tormentas eléctricas.
Receptáculo de fusible rápido
de cartucho de 5 amps, 120 voltios,
Sensor de temperatura
del asador

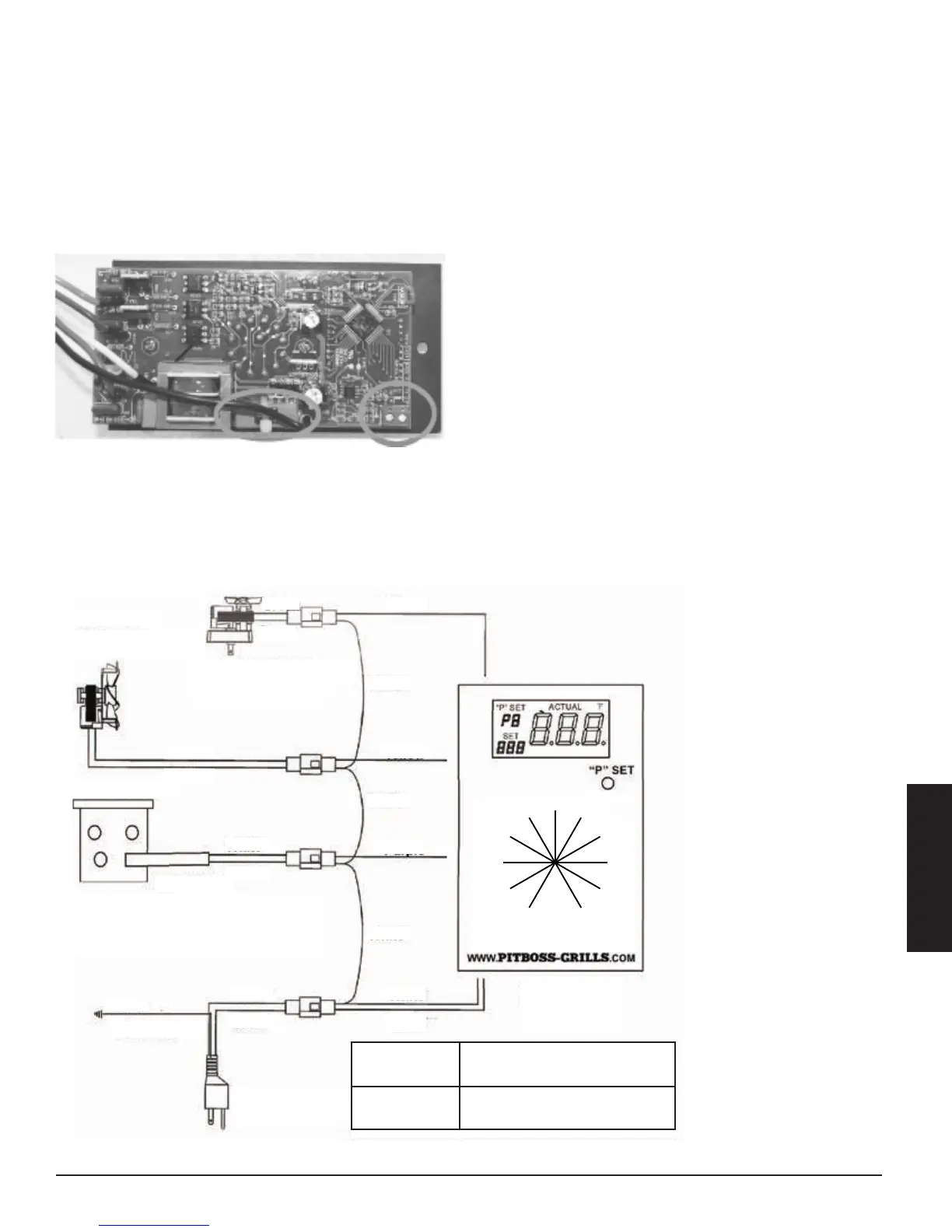

DIAGRAMA DE CABLEADO DE PIT BOSS
83
Fusible de 5A en
la parte posterior
Cable de alimentación
VW-1 105 °C, FIL 18-3 STANDARD CSA
Toma de tierra
Allumeur
0,375 X 5 po (P x L) Temp. máxima de 440 °C (824 °F)
Hilo de salida aislado en el mica, conexión N
300 W, 120 V
Blanco
Blanco
Púrpura
AmarilloAmarillo
Amarillo
Blanco
Negro
Blanco
Blanco
Negro
Blanco
Blanco
Ventilador
110 V CA, 50/60 Hz
1 PHASE 0,1 A
Gusano del motor
110 V CA, 50/60 Hz
0,22 A
Verde
Verde
Verde
Verde
Pot de combustión
:
03
:
110 V CA, 3,1 A, 60 Hz
No :
07012013
Dansons Inc.
www.dansons.com
300
350250
225 400
450
475
Smoke
Fumée
“P” Set
Réglage «P»
Off
Arrêt
High
Élevé
200
www.PITBOSS-GRILLS.cOm
300
350250
225 400
450
475
Smoke
Fumée
“P” Set
Réglage «P»
Off
Arrêt
High
Élevé
200
www.PITBOSS-GRILLS.cOm
