FRANÇAIS
38

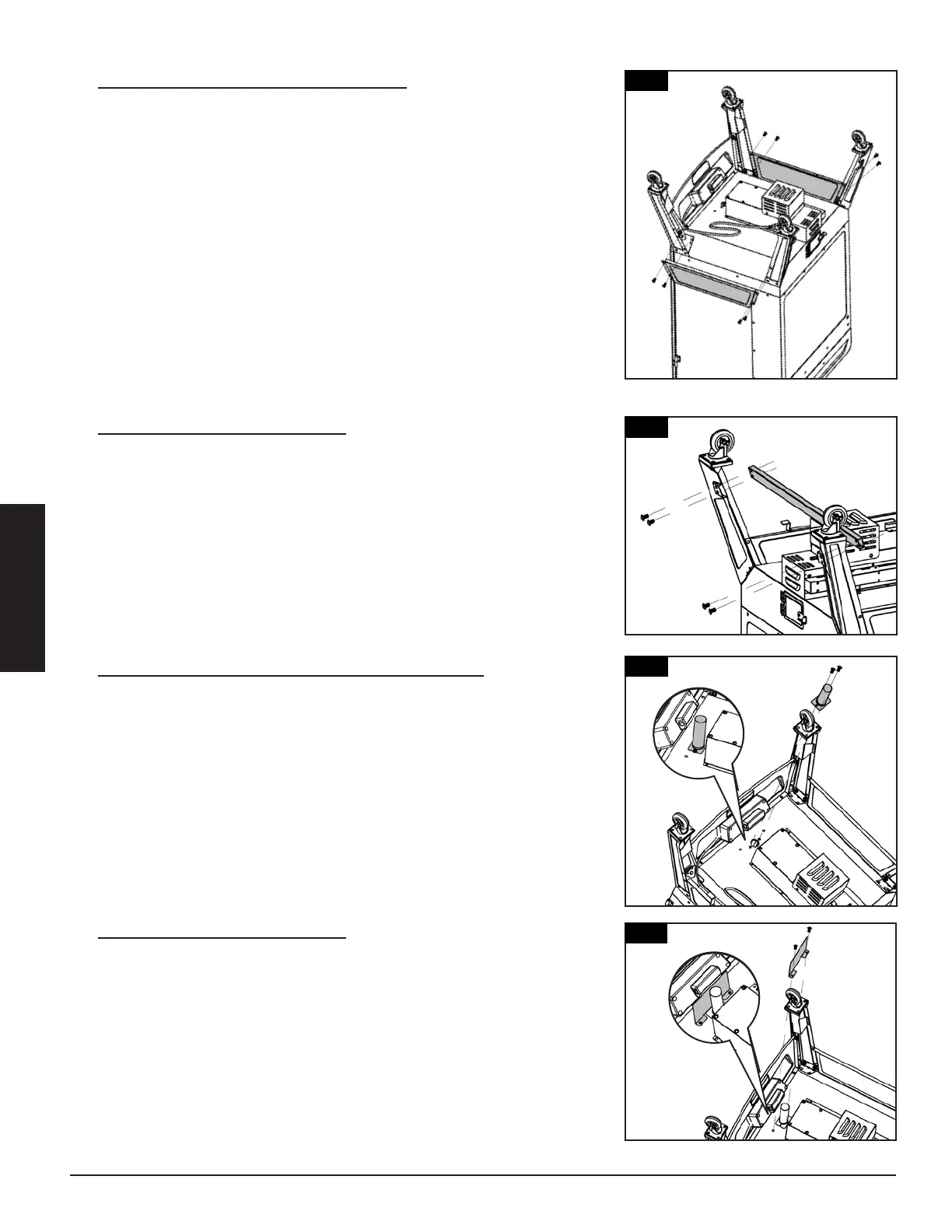

3.
Pièces nécessaires :
2 x Panneaux de support (#11)
8 x Vis #10–24x½ (#D)
Installation:
• Installez un panneau de support sur le côté de l'unité entre un pied de
support avant et un arrière. Fixez en utilisant deux vis de chaque côté.
Assurez-vous que le côté plat du panneau de support est orienté vers
l'extérieur. Répétez le même processus pour assembler les autres panneaux
de support. Regardez l'illustration pour assembler les panneaux de support.
REMARQUE : Le panneau de support avec deux trous le long du bas
doit être sur le même côté de l'unité que le cordon d'alimentation
qui sort du panneau de commande (côté gauche). C'est important
pour les prochaines étapes.
4. '
Pièces nécessaires :
1 x Barre d'appui (#12)
4 x Vis #10–24x½ (#D)
Installation:
• Installez la barre d'appui à l'arrière de l'unité entre les deux pieds de
support arrière. Fixez en utilisant deux vis de chaque côté. Assurez-vous
que la barre d'appui est placée sur le dessous de l'armoire principale,
vers l'intérieur. Regardez l'illustration pour assembler les barres d'appui.
5. '
Pièces nécessaires :
1 x Tube d'évacuation des graisses (#18)
2 x Vis #10–24x⅓ po (#E)
Installation:
• Montez le tube d'évacuation des graisses sur le dessous de l'armoire
principale à l'aide de deux vis
IMPORTANT : Assurez-vous que l'armoire principale est bien étanche,
car de la graisse sortira de l'armoire principale, traversera le tube
d'évacuation et sortira dans le plateau à graisse.
6. '
Pièces nécessaires :
1 x Écran thermique (#19)
2 x Vis #10–24x½ po (#D)
Installation:
• Positionnez l'écran thermique entre le panneau de commande et le tube
d'évacuation des graisses. Fixez en utilisant une vis de chaque côté.
IMPORTANT : Si cet élément n'est pas installé correctement, la
chaleur et / ou les éclaboussures provenant du tube d'évacuation
5
6
4
3
11
11
12
18
19
