ESPAÑOL
72

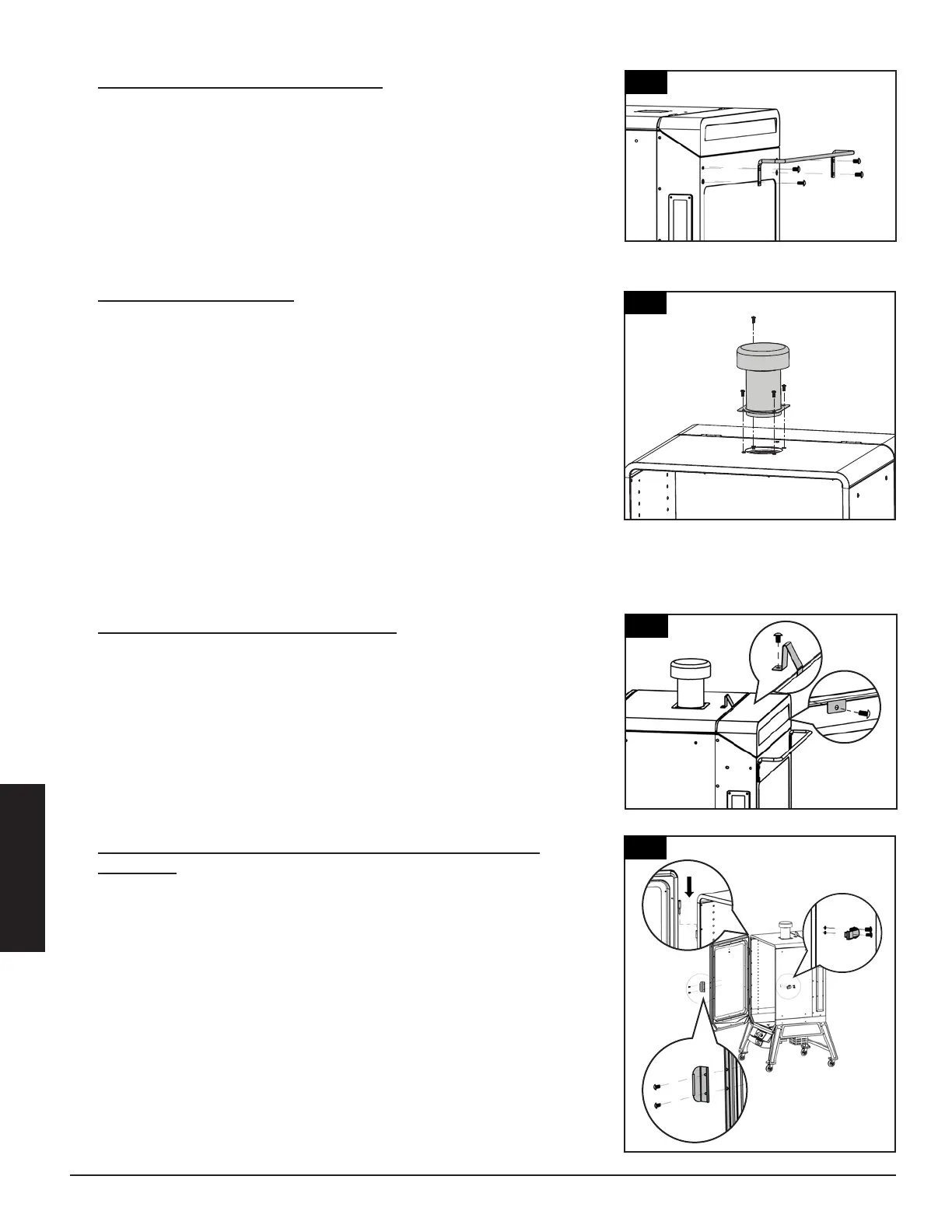

11.
Partes requeridas:
1 x Manija posterior (#5)
4 x Tornillo #20-6,3 mm x 1,58 cm (#C)
Instalación:
• Monte la manija posterior en la parte trasera de la tolva usando cuatro
tornillos. Observe la posición correcta en la ilustración con la manija en
la parte superior.
12.
Partes requeridas:
1 x Tapa de la chimenea (#3)
1 x Cañón de la chimenea (#4)
4 x Tornillo #10-24 mm x 1,27 cm (#D)
Instalación:
• Encuentre la abertura de la chimenea en la parte superior del gabinete
principal. Desde afuera, asegure el cañón de la chimenea a la parte
superior del gabinete principal usando cuatro tornillos. El tornillo se
sujetará a las tuercas empotradas en el interior del gabinete. Después,
gire la tapa de la chimenea a la parte superior del cañón de la chimenea.
NOTA: ajuste la tapa de la chimenea para modificar el flujo de
aire dentro del gabinete principal. Si cocina a baja temperatura,
mantenga la tapa más abierta.
13.
Partes requeridas:
1 x Seguro de la tapa (#6)
2 x Tornillo #10-24 mm x 1,27 cm (#D)
Instalación:
• Instale el seguro de la tapa a la parte superior del gabinete principal
cerca de la tapa de la tolva. Use un tornillo para asegurar la parte
superior, luego abra la tapa y asegure un tornillo en el borde interior
entre las bisagras de la tapa de la tolva.
14.
Partes requeridas:
1 x Manija de la puerta del gabinete
(#8)
1 x Pestillos de la puerta del gabinete
(#9)
4 x Tornillo #10-24 mm x 1,27 cm
(#D)
Instalación:
• Primero, vuelva a instalar la puerta en el gabinete principal alineando
y asegurando ambas bisagras. Asegúrese de que la puerta del gabinete
esté montada correctamente probando que se abra y oscile con
libertad. Consulte 14A.
• Monte la manija de la puerta del gabinete en el centro de la parte
frontal de dicha puerta usando dos tornillos. Consulte la dirección
14
14
14
14
11
13
5
6
3
4
12
