FRANÇAIS
56

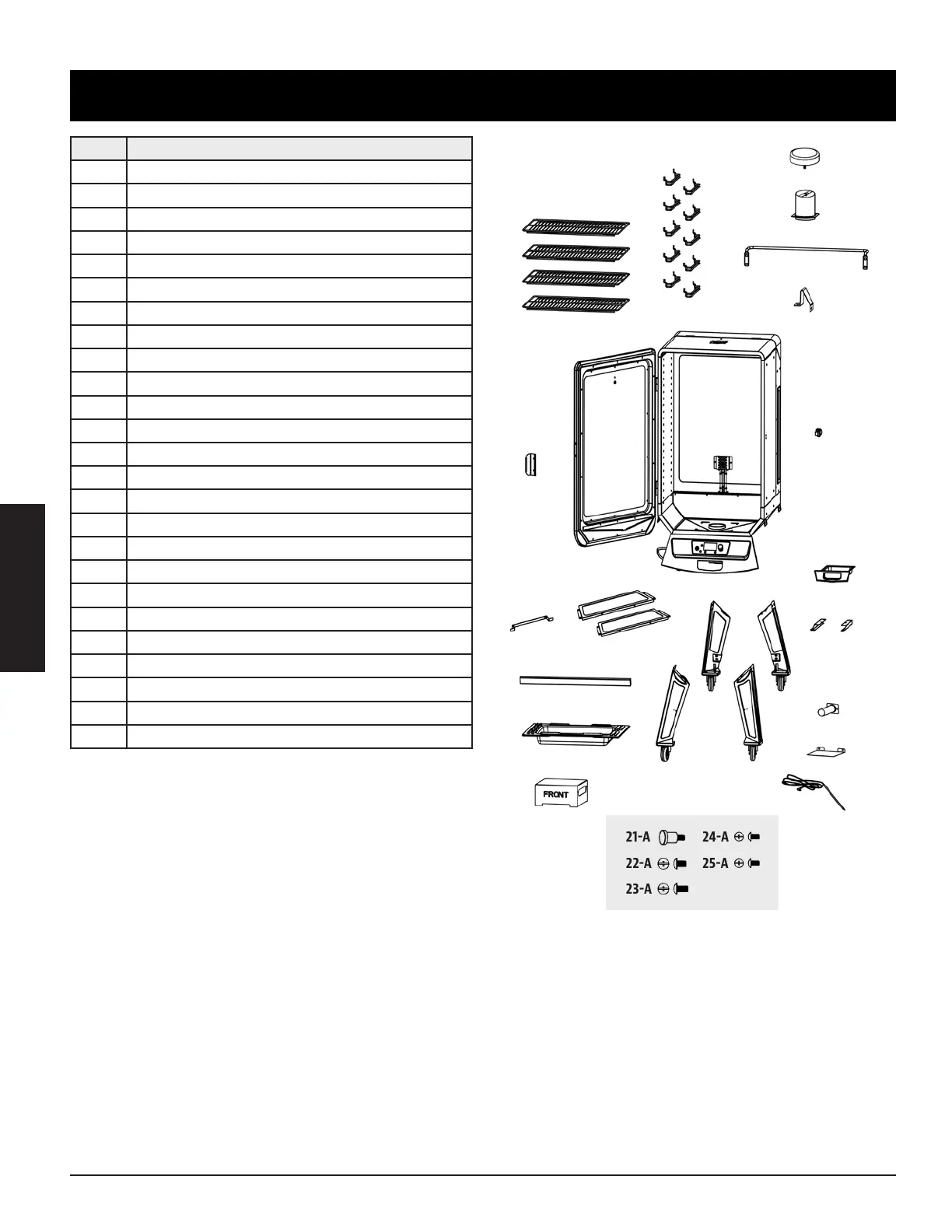

No. Description
1 Grilles de cuisson (x4)
2 Supports de la grille de cuisson (x10)
3 Capuchon de cheminée (x1)
4 Sortie de la cheminée (x1)
5 Poignée arrière (x1)
6 Bouchon du couvercle (x1)
7 Armoire principale (x1)
8 Poignée de porte d’armoire (x1)
9 Loquet de porte d'armoire (x1)
10 Support de cordon d'alimentation (x1)
11 Panneaux de support (x2)
12 Barre d'appui (x1)
13 Réservoir d'eau (x1)
14 Réducteur de flamme (x1)
15 Pied de support avec roue (x4)
16 Plateau à graisse (x1)
17 Supports du plateau à graisse (x2)
18 Tube d'évacuation des graisses (x1)
19 Écran thermique (x1)
20 Sonde thermique (x1)
21 Bouton de porte (x1)
22 Vis ¼–20x½ po (x12)
23 Vis ¼–20x⅝ (x4)
24 Vis #10–24x½" (x32)
25 Vis #10–24x⅓ po (x2)
REMARQUE : En raison du développement continu du produit, les pièces peuvent être modifiées
sans préavis.
1
2
5
3
4
11
12
13
15
19
20
17
18
16
9
7
8
10
6
14
151
152
153
154
23
22
21
25
24
171 172
