FRANÇAIS
39
des graisses peuvent endommager le panneau de commande. Les
dommages causés par la graisse à l'arrière du panneau de commande
ne sont pas couverts par la garantie.

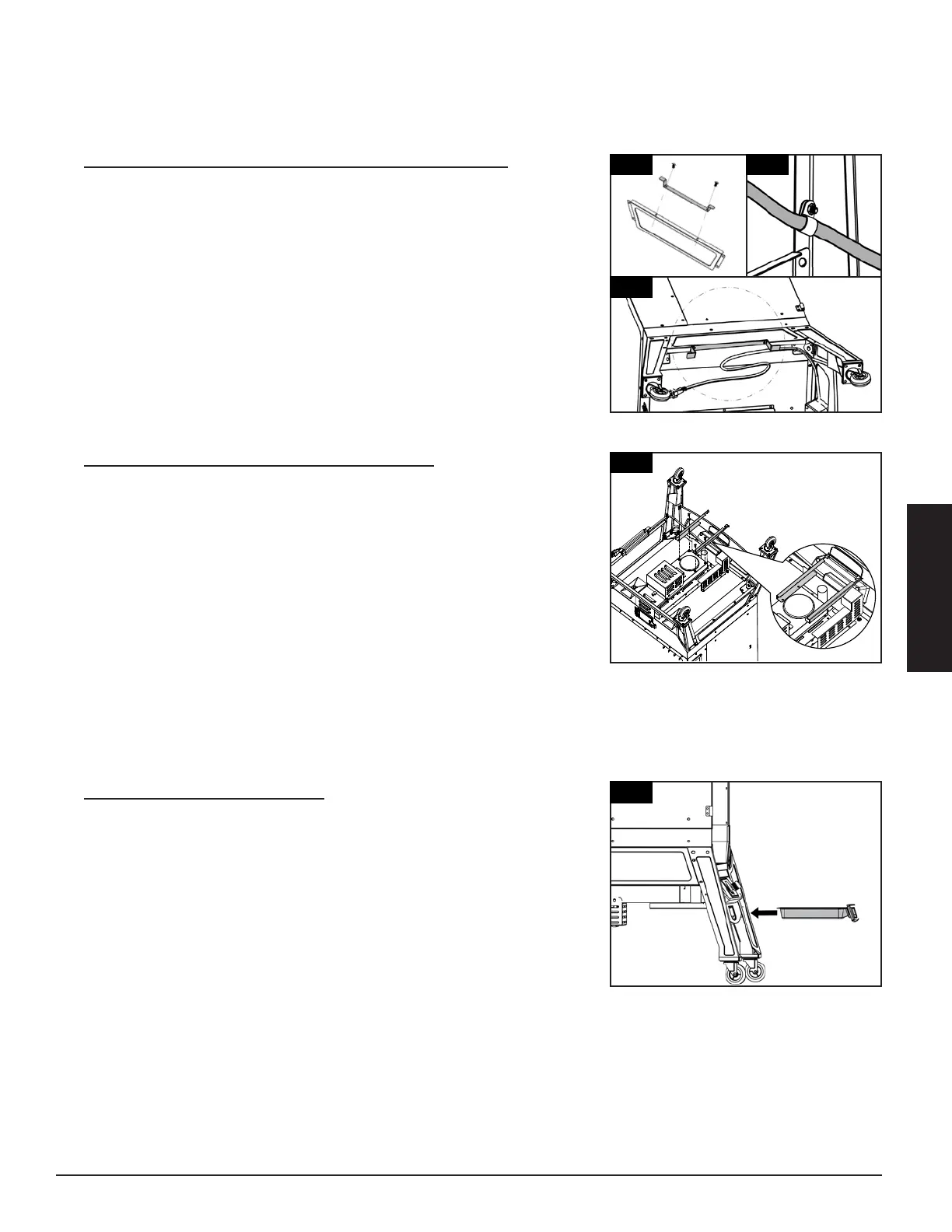

7. '
Pièces nécessaires :
1 x Support de cordon d'alimentation (#10)
2 x Vis #10–24x½ po (#D)
Installation:
• Repérez les deux trous sur le bas du panneau de support (côté gauche).
Montez le support du cordon d'alimentation sur le panneau de support
à l'aide de deux vis, comme indiqué sur l'illustration 7A.
• Ensuite, desserrez l'écrou de la pince de support pré-montée et guidez
le cordon d'alimentation à travers la pince de support. Quand il est
passé à l'intérieur, serrez l'écrou et enroulez le cordon d'alimentation
sur le support jusqu'à ce que l'appareil soit utilisé. Illustrations 7B, 7C.
8.
Pièces nécessaires :
2 x Supports du plateau à graisse (#17)
4 x Vis #10–24x½ po (#D)
Installation:
• Montez les supports du plateau à graisses sur la base du boîtier de la
vis sans fin en utilisant deux vis dans chaque support. Se reporter à
l’illustration pour vérifier l’emplacement approprié.
REMARQUE : L’extrémité divisée des supports doit faire face au
panneau de commande.
• Serrez complètement toutes les vis sur la base du chariot Puis tournez
soigneusement l'appareil en position verticale, avec les roulettes
situées en bas. Veillez à ce que l'appareil soit de niveau.
9.
Pièces nécessaires :
1 x Plateau à graisse (#16)
Installation:
• Glissez le plateau à graisse dans les supports du plateau à graisse sur la
face inférieure de l'armoire principale, sous le panneau de commande.
REMARQUE : Le plateau à graisse est complètement inséré une fois
l’avant du plateau poussé complètement jusqu'au fond, sans qu'il y
ait d'espace entre le plateau à graisse et le panneau avant.
8
171
172
10
7 7
7
9
16
