24 - PL500-PL600-PL700 - Manuale d’uso
4.1 Sequenza di montaggio dei PLC e dei moduli di
espansione PLE500
Il PLC con i relativi moduli di I/O prevede il montaggio e la connessione
tramite apposito bus alloggiato nell’incavo della barra DIN. I moduli di I/O
(serie PLE500-xAD) verranno automaticamente numerati ad ogni accensione,
assegnando il numero 1 al primo modulo I/O collegato alla destra del PLC, il
numero 2 a quello seguente e così via, procedendo sempre verso destra. La
posizione dei vari moduli dovrà quindi rispecchiare la sequenza impostata nel
progetto di LogicLab nella definizione della rete PLCEXP. Perché la procedura
di numerazione possa funzionare correttamente, non è consentito rimuovere
dispositivi dalla rete sganciandoli dal proprio bus e lasciando dei moduli
vuoti (slot bus) tra un modulo e l’altro. Tutte le operazioni di connessione /
sconnessione devono essere effettuate in assenza di tensione.

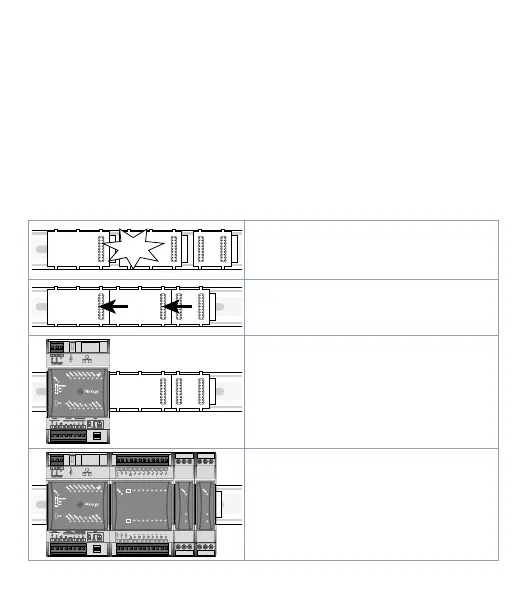

Clik!
Agganciare tutti i bus premendoli verso
la barra DIN, prestando attenzione che la
connessione maschio sia a rivolta verso
sinistra e la femmina verso destra.
Agganciare tutti i bus tra loro facendoli
scorrere sulla barra DIN.
Inserire negli slot dei bus i vari moduli,
iniziando dal PLC e proseguendo verso
destra con i moduli di I/O.
.4
.5
.6
.7
.3
.2
.1
.0
.4
.5
.6
.7
.3
.2
.1
.0
+0
+1
1 2
3
4
5
6
7 8 9
10
12
QI.0
QI.1
QI.2
QI.3
QI.4
QI.5
QI.6
QI.7
13
14
15 16
17
18 19
20
21 22
23
24
AGND
(0V)
AI0
L+0
AI1
QI.0
QI.1
QI.2
QI.3
QI.4
QI.5
QI.6
QI.7
L+1
AQ.0 AQ.1
AGND
(0V)
10 11 12
1 2 3
10 11 12
1 2 3
Procedere con il montaggio di tutti i
moduli nell’ordine richiesto fino alla
completa composizione del plc.
