POCLAIN HYDRAULICS
800078181E DOC-REPAIR-MK05-MKE18-FR-EN 19

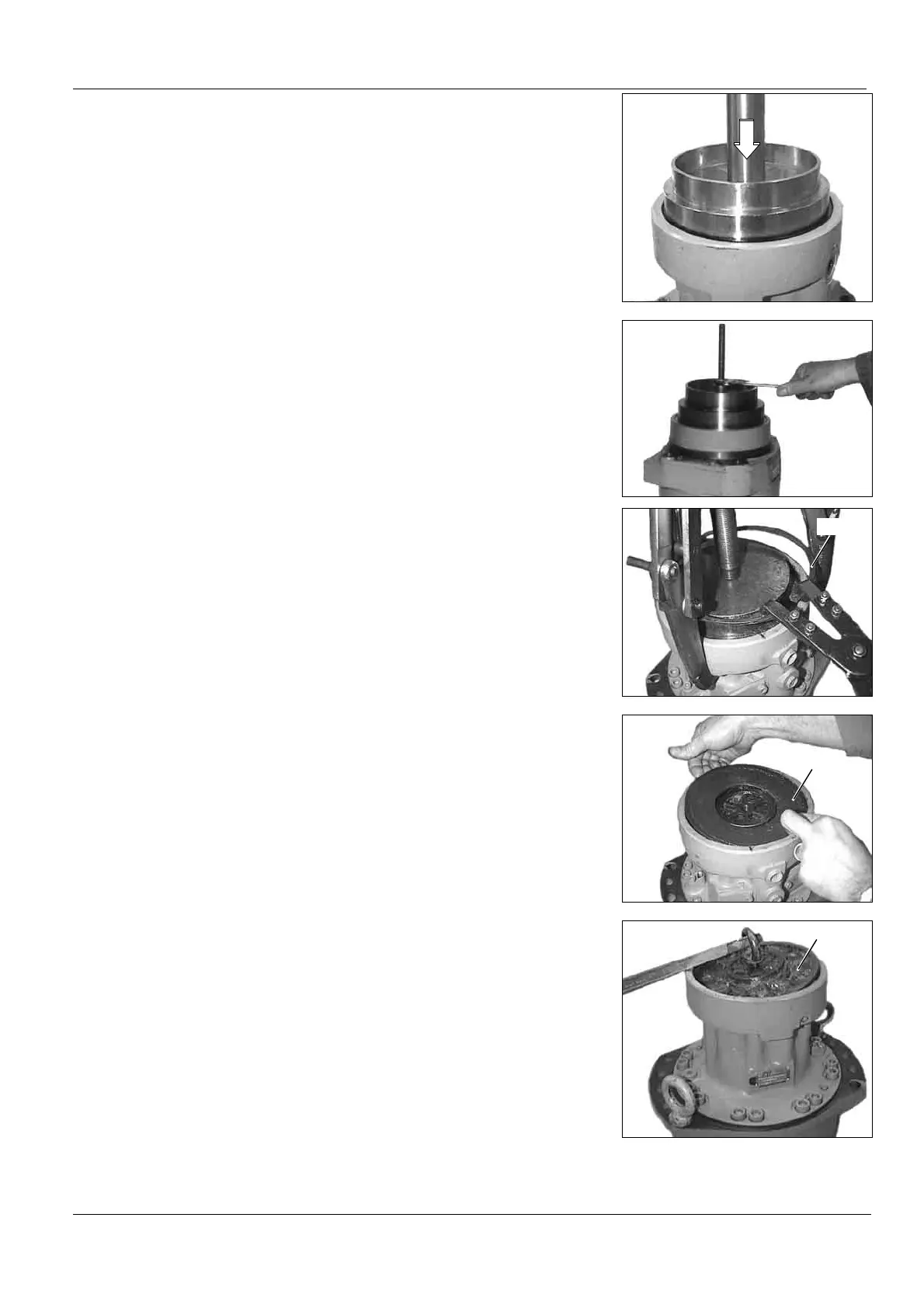

• Soit en plaçant l’ensemble
sous une presse.
• This is done either by placing
the assembly under a press.
• Soit manuellement, en
utilisant avec le mandrin, une tige
filetée et une rondelle en bout
d’arbre (voir outillage page
80)(Moteur avec passage central)
• Or manually using the
mandrel, a threaded rod and a
washer at the shaft end (see tools
page 80). (Motor with hollow shaft)
• Démonter l’anneau d’arrêt (109)
à l’aide d’une pince à anneau
d’arrêt intérieur (voir outillage page
79).
• Remove the snap ring (109),
using internal snap ring pliers (see
tools page 79).
• Extraire la rondelle élastique
(108).
• Extract the spring washer (108).
• Extraire le piston de frein (107).
• Extract the brake piston (107).
109
108
107
