POCLAIN HYDRAULICS
38 DOC-REPAIR-MK05-MKE18-FR-EN 800078181E

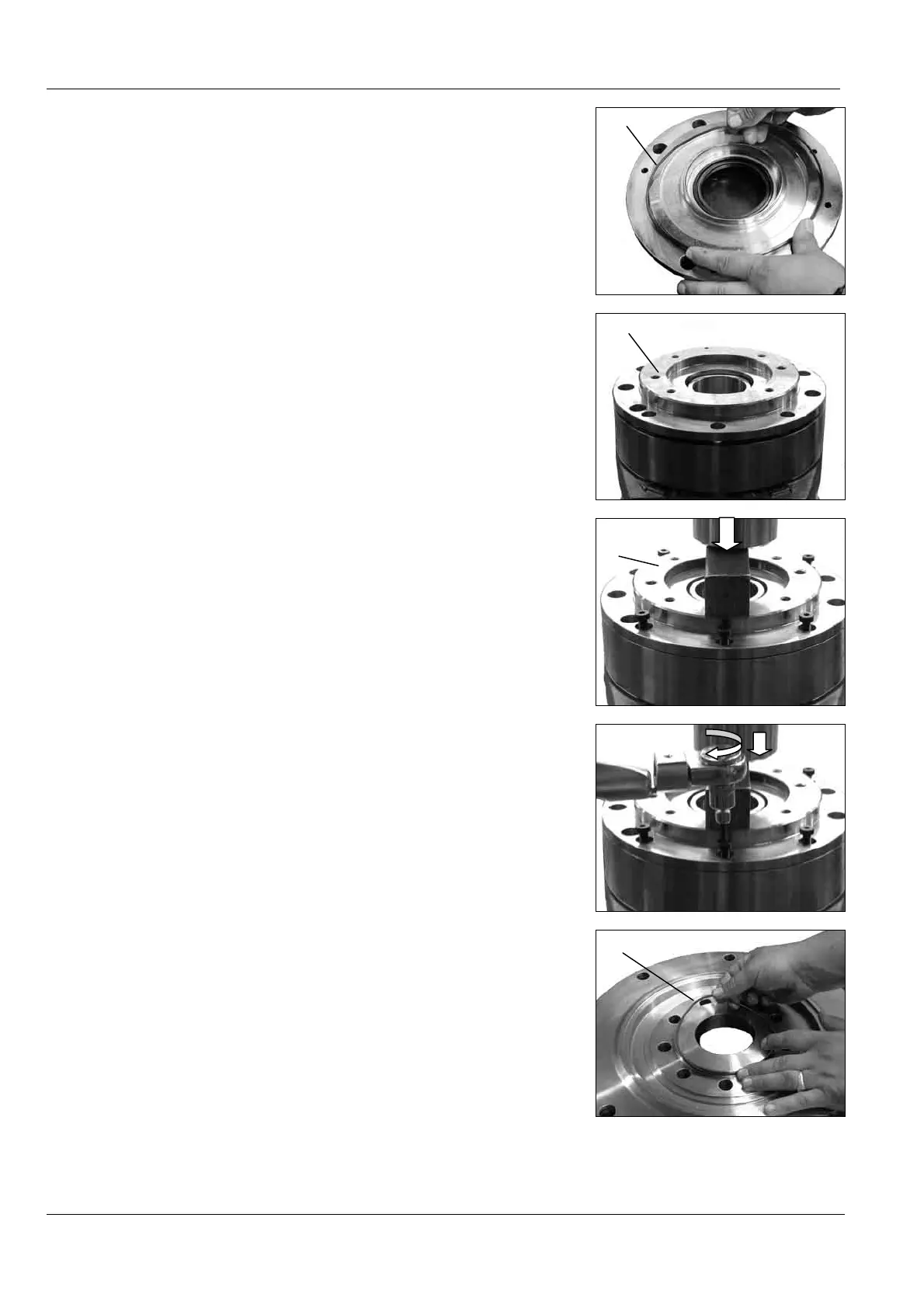

• Monter le joint torique (129) sur
la plaque arrière.
• Install O-ring (129) on the rear
plate.
• Monter la plaque arrière (109)
sur le corps de frein (101).
• Install the rear plate (109) on
the brake body (101).
• Appliquer une force F=20000 N
[4496.4 lbf] sur la plaque arrière
(109).
• Placer les vis (127)
• Apply the compressive force
F=20000 N [4496.4 lbf] with a
press on the rear plate (109).
• Install screws (127).
• Serrer les vis au couple
correspondant (voir tableau page
85).
• Tight the screws to the right
torque (see table page 85).
• Monter le joint torique (173) sur
la plaque de fixation (171).
• Install the O-ring (173) on the
fixation plate (171).
129
109
127
173
±
