POCLAIN HYDRAULICS
76 DOC-REPAIR-MK05-MKE18-FR-EN 800078181E
D/R Droite D/R Right
3 2 2 8
A
R
L
R
0 5 3

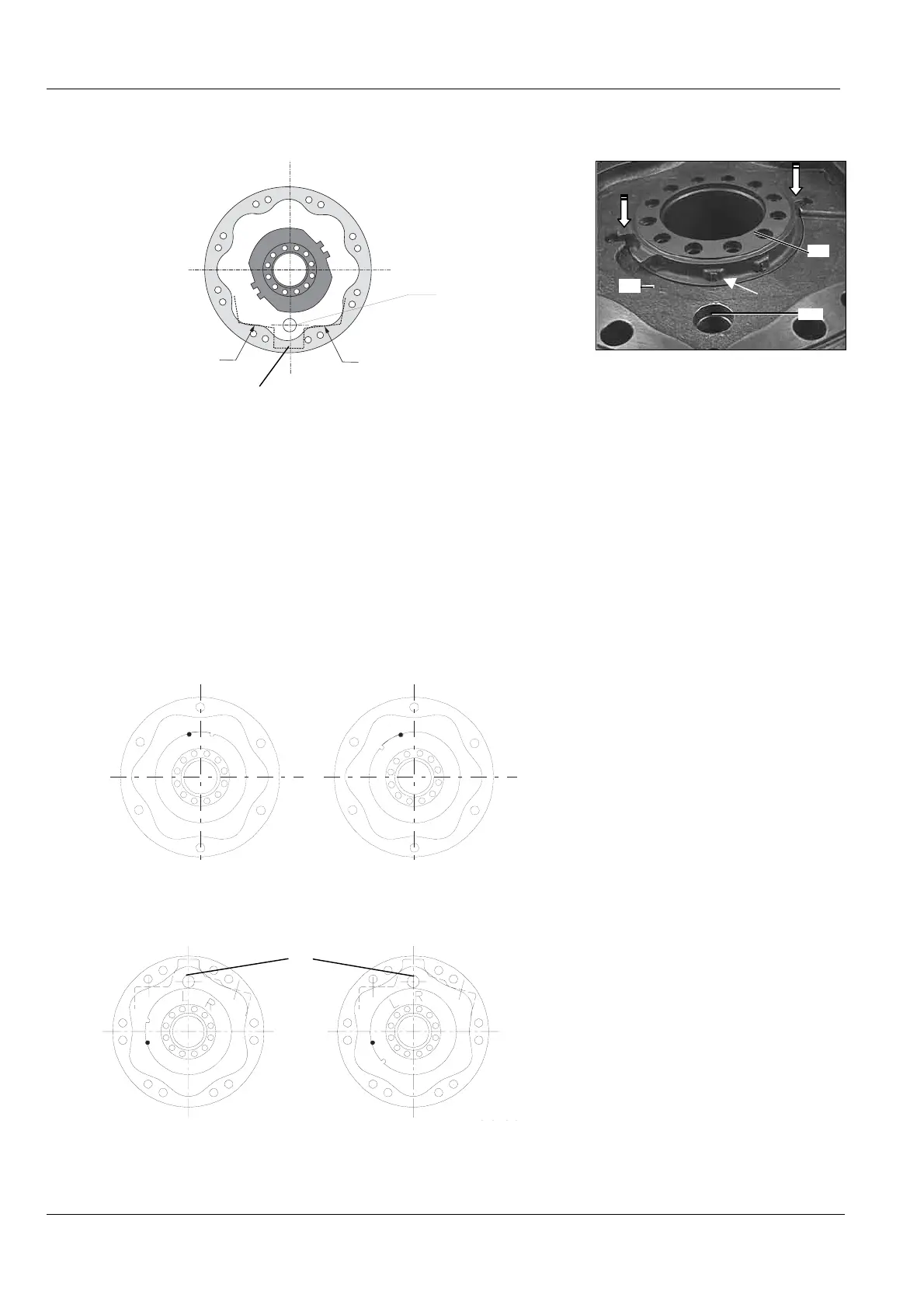

• Si il n'y a pas de lettre, réaliser
l'indexage suivant les repères
établis au démontage.
• Effectuer les opérations décrites
à la rubrique "remontage" du
chapitre "remplacement du bloc
cylindre "page 67
Cas des moteurs SE02 et S05 :
• If there is no letter, do the
indexing according to the marks
made during disassembly.
• Do operations described in chapter
"replacement of the cylinders block"
section "reassembly" page 67.
Situation of SE02 and S05 motors :
Moteur SE02 :
SE02 Motor :
6 9 5 9
Moteur S05 :
S05 Motor :
6 9 4 8
053
041
047
053
053
G/L Gauche
G/L Left
D/R Droite
D/R Right
G/L Gauche
G/L Left
D/R Droite
D/R Right
