funktion en speciel betydning, således at 1 tæller setpunktet opad, og 3 tæller
setpunktet nedad fra den værdi, det havde ved aktiveringen. Tryk i mere end 2
s starter automatisk op- / nedtælling. Set punktsværdi en vises enten i % eller i
display-enheder afhængig af valget i menu 4.3.
2 gemmer setpunkts-værdien
vist i displayet.
1 Fast setting - Genvejstast til ændring af relæ 1 setpunkt.
3 Fast setting - Genvejstast til ændring af relæ 2 setpunkt.
Start med i menu 4.3 at vælge % eller display-enheder, da dette har betydning for
indtastningen af setpunkt og hysterese for relæerne. Når der sendes en opsæt-
ning fra PC-programmet PReset til displayet med et eller begge relæer valgt
inaktiv, er relæindstilling fra fronttasterne blokeret.
0.0 Normal tilstand - Displayet viser skaleret indgangsværdi.
Displayet går til denne tilstand ved power ON, eller hvis ingen taster har
været aktiveret i en periode på 2 minutter.
1.0 rE 1 - INDSTILLING AF PARAMETRE FOR RELÆ 1.
Vælg i menu 4.3 om indtastning ønskes i % af indgangsspan eller i
display-enheder.
19
PROGRAMMERING / BETJENING
AF TRYKKNAPPER
DOKUMENTATION TIL RUTEDIAGRAM
GENERELT:
Programmeringen er menustyret. Hovedmenuerne er nummereret i niveau 0 (X.0),
og undermenuerne i niveau 1 (X.1...X.5). Til hver undermenu findes en indtast-
ningsmenu. Opbygningen er udført, så de menuer, der anvendes oftest, ligger
nærmest normaltilstanden menu 0.0. Vær opmærksom på, at programmering kun
er mulig, når undermenu 4.2 PAS har værdien 0040.

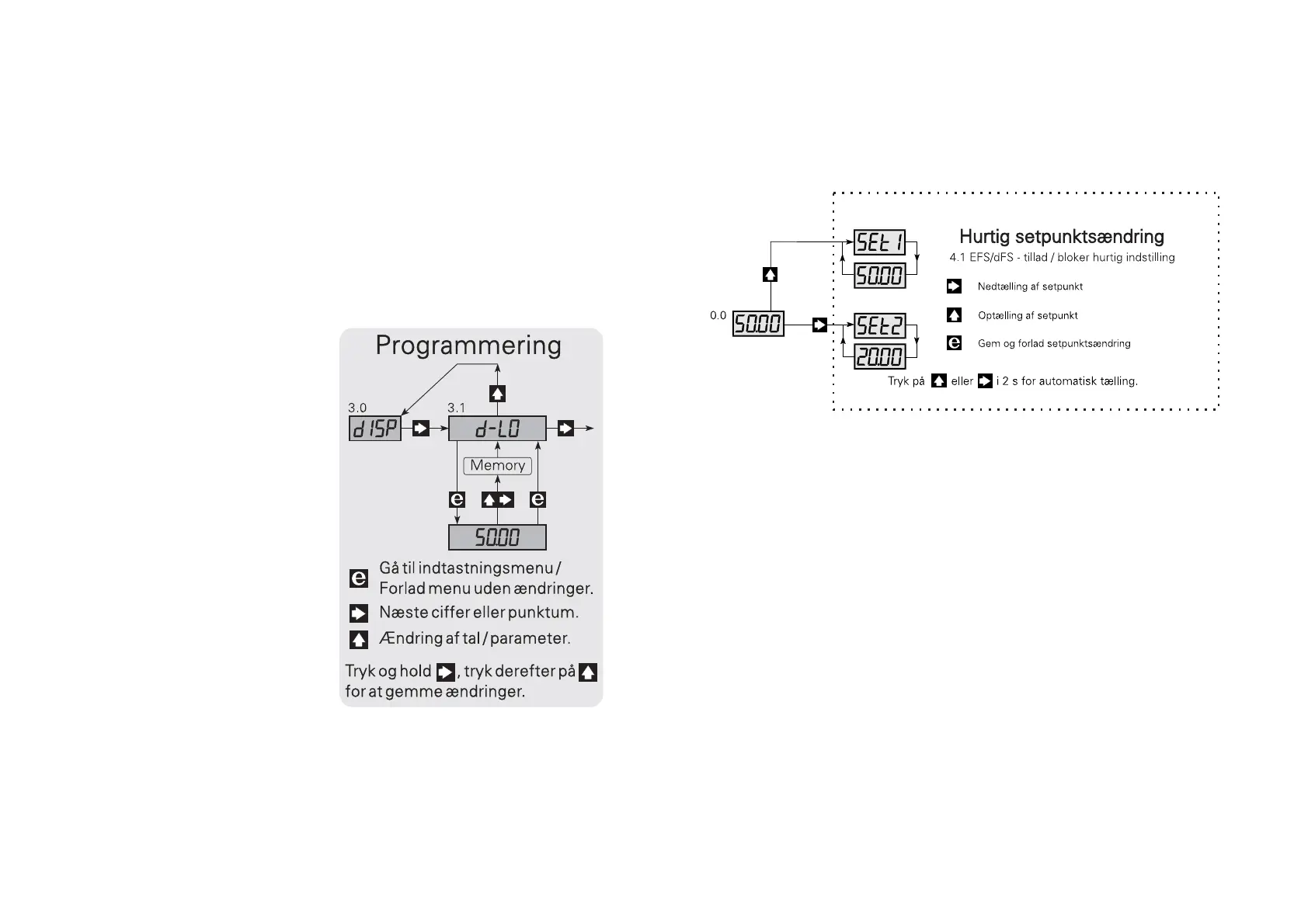

Man finder rundt i hoved-, under- og
indtastningsmenuerne ved hjælp af de
3 taster
2, 3 og 1. Rutedi agrammet
viser tasternes funktion.
I undermenuerne vil tryk på
2 vise den
aktuelle parameterværdi i indtastnings-
menuen.
I indtastningsmenuer vil ciffer, der kan
ændres, blinke.
Aktiv cifferposi tion flyttes med
3 tasten
og ændres med
1 tasten.
I d-Pt menu 3.3 kan placeringen af deci-
malpunktet ændres med
1 tasten.
I indtastningsmenuer med faste para-
metre skiftes mellem parametrene med
1.
Gem ud føres ved først at aktivere
3, og samtidig aktivere 1. Forlad ind stilling
uden at gemme - tryk på
2.
Når menu 4.1 er valgt til EFS - Enable Fast SETTING -, er hurtig setpunkt s-
ændring mulig ved hjælp af Fast Setting funktionen. Fronttasterne har i denne
18
