EINSTELLUNG DER DIP-SCHALTER UND DAR-
STELLUNG DER ANSCHLÜSSE DES SYSTEMS
5500
Bild 1 zeigt, wie eine Änderung der DIP-Schalterkonfiguration möglich ist. Außer-
dem ist der Anschluss an Opto Link im Modul 5511 dargestellt. Bild 2 zeigt den
Anschlussstecker für die Programmierungseinheit Loop Link.
75
KONFORMITÄTSERKLÄRUNG
Als Hersteller bescheinigt
PR electronics A/S
Lerbakken 10
DK-8410 Rønde
hiermit für das folgende Produkt:
Typ: 5514
Name: Programmierbares LED-Messgerät
die Konformität mit folgenden Richtlinien und Normen:
EMV Richtlinien 2004/108/EG und nachfolgende Änderungen
EN 61326
Diese Erklärung ist in Übereinstimmung mit Artikel 10, Unterklausel 1 der EMV
Richtlinie ausgestellt. Zur Spezifikation des zulässigen Erfüllungsgrades, siehe
die Elektrische Daten des Moduls.
Die Niederspannungsrichtlinien 73/23/EWG und nachfolgende Änderungen
EN 61010-1
Die CE Marke für Konformität mit den Niederspannungsrichtlinien wurde im Jahre
1997 hinzugefügt.
Rønde, 23 März 2006 Peter Rasmussen
Unterschrift des Herstellers
74

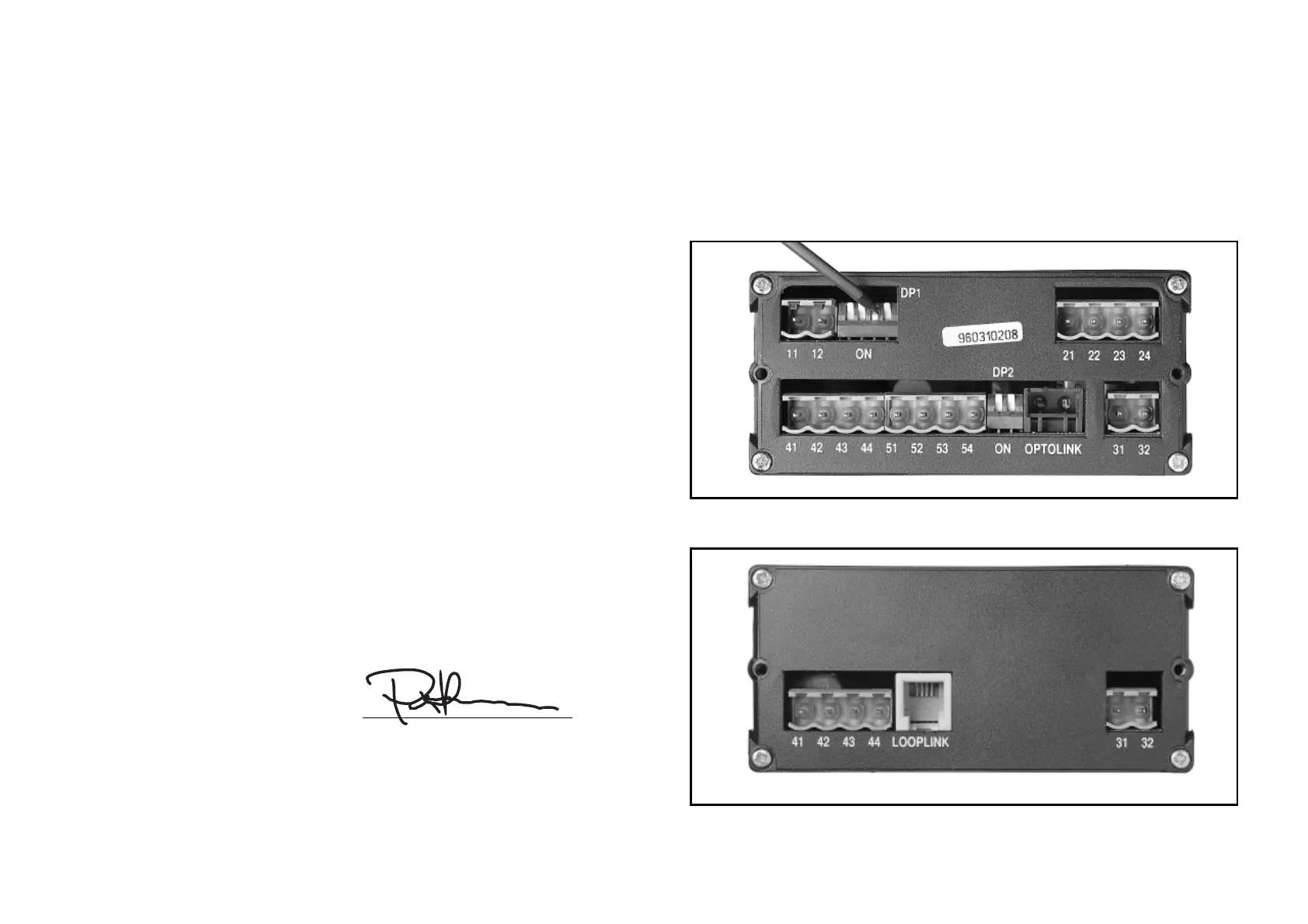

Bild 1: Einstellung der DIP-Schalter und Darstellung der Anschlüsse.
Bild 2: Anschlussstecker für die Programmierungseinheit Loop Link.
