REGLAGE DES COMMUTATEURS DIP
ET AFFICHAGE DES RACCORDEMENTS SUR
LE SYSTEM 5500
La figure 1 vous indique comment régler la configuration des commutateurs DIP.
Elle vous montre également l’emplacement du raccordement à Opto Link sur le
module 5511.
La figure 2 vous indique l’emplacement du connecteur pour le raccordement à
l’appareil de programmation Loop Link.
51
DECLARATION DE CONFORMITE
En tant que fabricant
PR electronics A/S
Lerbakken 10
DK-8410 Rønde
déclare que le produit suivant :
Type : 5514
Nom : Indicateur LED programmable avec relais
correspond aux directives et normes suivantes :
La directive CEM (EMC) 2004/108/CE et les modifications subséquentes
EN 61326
Cette déclaration est délivrée en correspondance à l’article 10, alinéa 1 de la
directive CEM. Pour une spécification du niveau de rendement acceptable
CEM (EMC) renvoyer aux spécifications électriques du module.
La directive basse tension 73/23/CEE et les modifications subséquentes
EN 61010-1
La marque CE pour conformité avec la directive basse tension a été apposée
en 1997
Rønde, le 23 mars 2006 Peter Rasmussen
Signature du fabricant
50

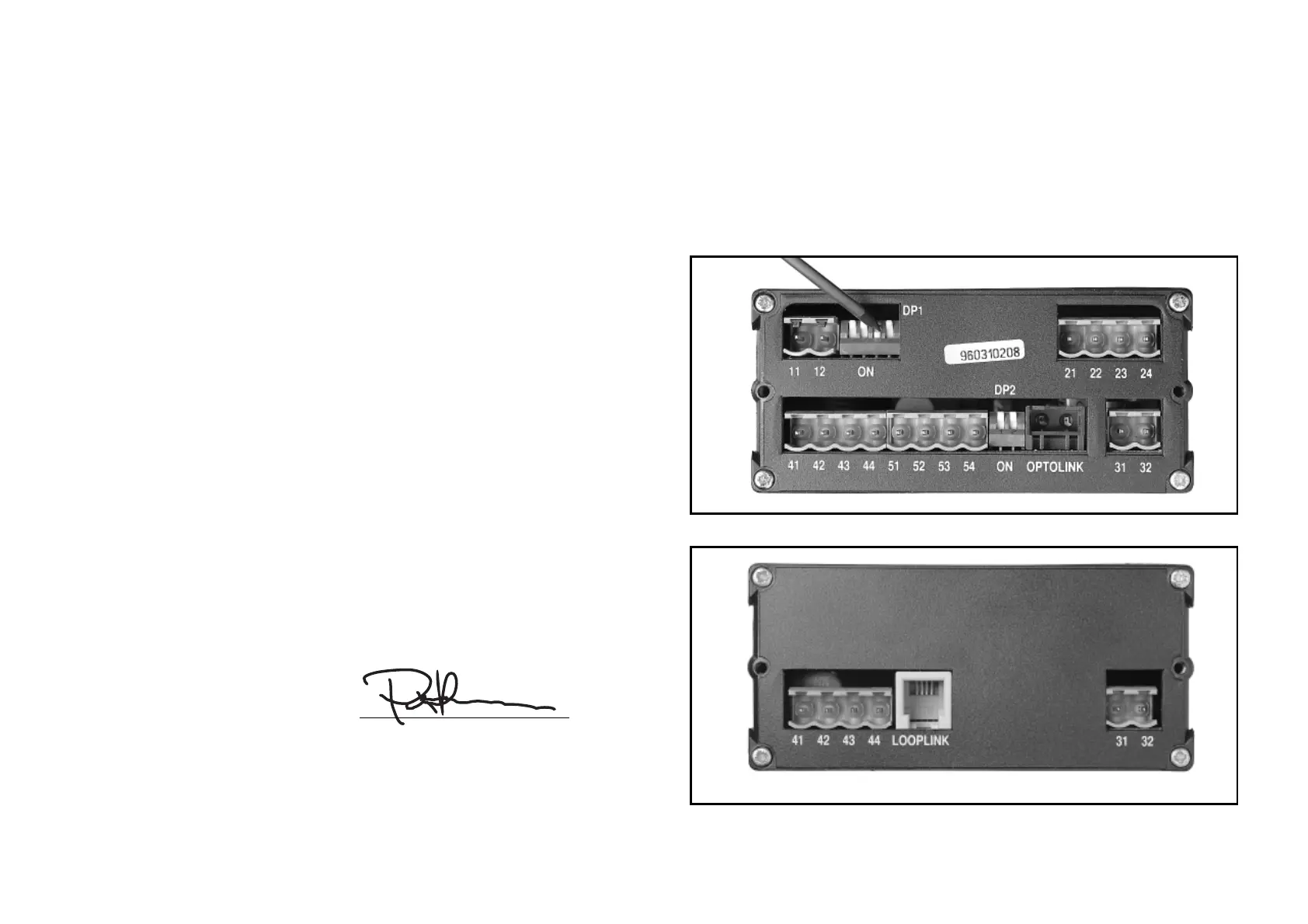

Figure 1 : Réglage des commutateurs DIP et affichage des raccordements.
Figure 2 : Connecteur pour le raccordement à l’appareil de programmation
Loop Link.
