PROGRAMMERBART LED INSTRUMENT 5514
4-cifret LED instrument
Programmerbart via PC
Skalering via trykknapper i front
• 2 relæudgange
Strøm- / spændings- eller temperaturindgang
IP65 fra front
GENERELT:
Instrumentet 5514 med relæudgange anvendes til digital visning af strøm- /
spændings- eller temperatursignaler.
5514A1 med temperaturindgang kan måle signaler fra standard Pt100 og termo-
elementfølere samt mV-signaler.
5514A2 med strøm- og spændingsindgang kan programmeres i områder op til
100 mA og 250 VDC og indeholder en transmitterforsyning.
Begge typer er galvanisk adskilte og kan derfor måle både stelbundne og ikke-
stelbundne signaler.
Instrumentet kan leveres færdigkonfigureret efter specifikation, eller man kan væl-
ge selv at konfigurere ved hjælp af programmeringskittet Loop Link og en PC.
Med de frontbetjente trykknapper kan man skalere displayvisningen, komma-
placering og grænsekontakterne, såfremt dette er aktiveret i softwaren.
0 og 100% proceskalibrering er mulig via Loop Link.
INDGANGSTYPER FOR 5514 A1:
RTD-indgang for Pt100 / Ni100 i temperaturområder efter IEC 751, DIN 43760.
Via Loop Link kan man måle og udkompensere kabelmodstanden ved 2-leder
tilslutning.
Automatisk kabelkompensering ved 3- eller 4-leder tilslutning.
Mulighed for følerfejlsdetektering.
Termoelementindgang (TC) for standard termoelementer i temperaturområder
efter IEC 584, DIN 43710 eller ASTM E988-90.
Intern CJC med Pt100 føler i tilslutningsklemme (option - type 5914), ekstern CJC
med Pt100 / Ni100 i 2-leder tilslutning eller fast CJC (termostatboks).
Mulighed for følerfejlsdetektering.
7
INDSTILLING AF DIP-SWITCHE
OG VISNING AF TILSLUTNINGER PÅ SYSTEM
5500

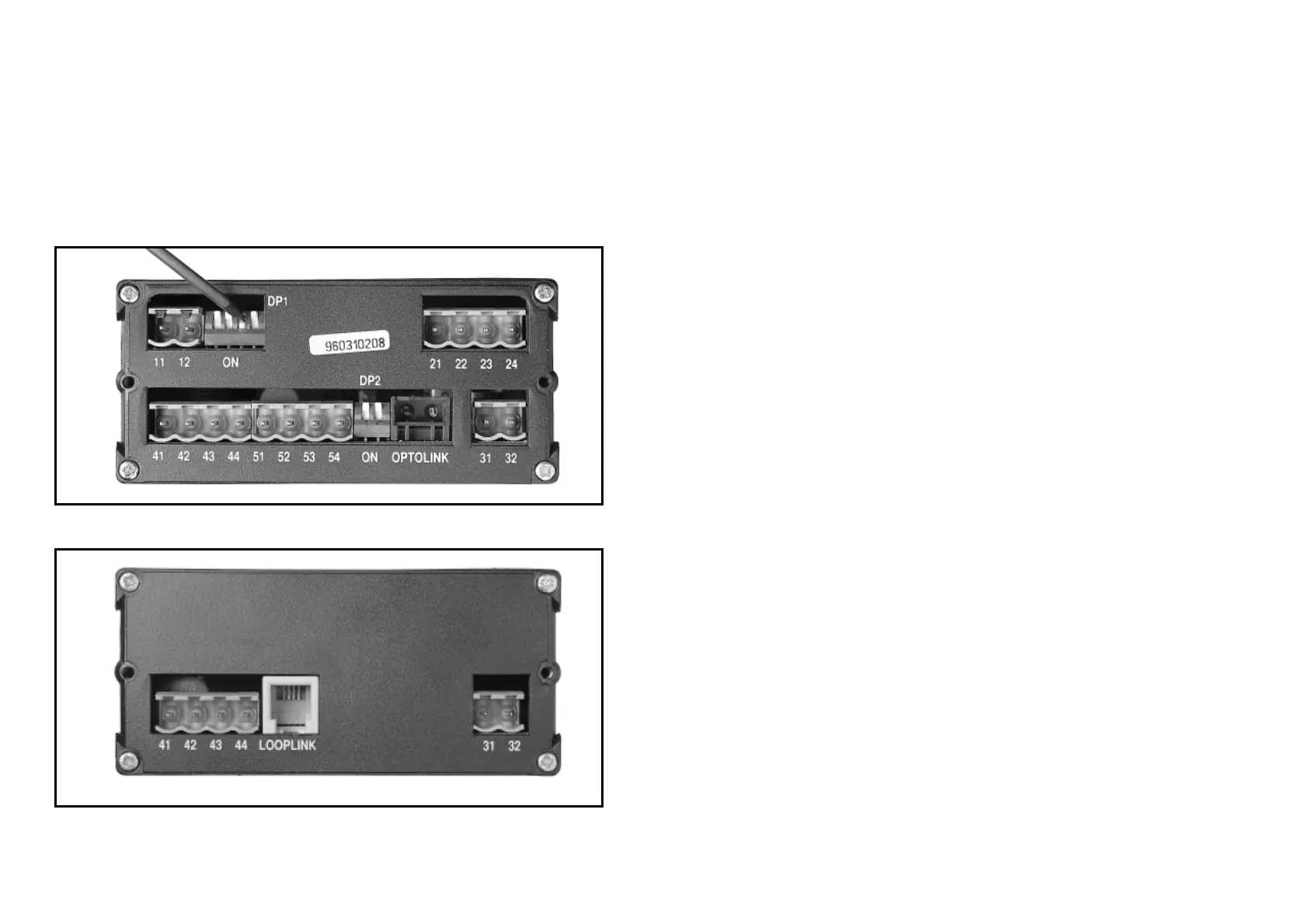

På billede 1 er vist, hvordan det er muligt at ændre DIP-switch konfigurationen.
Desuden ses tilslutningen til Opto Link på 5511 modulet.
På billede 2 ses tilslutningsstikket til programmeringsenheden Loop Link.
6
Billede 1: Indstilling af DIP-switche og visning af forbindelser.
Billede 2: Stik til programmeringsenheden Loop Link.
