1.4 dOn1 / dOF1 - Einstellen der Verzögerung EIN/AUS.
Wahlmöglichkeit zwischen dOn oder dOF.
Wählt man dOn, wird Relais 1 erst nach der Verzögerung eingekoppelt,
welche im Menü 1.5 eingetastet ist.
Wählt man dOF, wird Relais 1 erst nach der Verzögerung ausgekoppelt,
welche im Menü 1.5 eingetastet ist.
Wenn keine Verzögerung gewünscht wird, muss im Menü 1.5 der Wert
0 eingegeben sein.
1.5 dEL1 - Einstellen der Ein- / Auskoppelungsverzögerungszeit von
Relais 1.
Wahlmöglichkeit von 0 bis 99,99 s
Die Verzögerungszeit ist die Zeit, während der ein Eingangswert vorhan-
den sein muss, bis das Relais den Zustand wechselt.
Wenn keine Verzögerung gewünscht wird, muss der Wert 0 eingegeben
sein.
2.0 rE2 - EINSTELLEN DER PARAMETER FÜR RELAIS 2.
Einstellung erfolgt wie für Relais 1.
3.0 diSP - SKALIERUNG DER DISPLAYANZEIGE.
3.1 d-LO Einstellen von 0% Displayanzeige
Wahlmöglichkeit von -9999 bis 9999.
3.2 d-HI - Einstellen von 100% Displayanzeige
Wahlmöglichkeit von -9999 bis 9999.
3.3 d-Pt - Einstellen der Kommastellung
Wahlmöglichkeiten: Kein Komma, Platz 1, 2 oder 3.
3.4 LEd - Test der LED-Segmente.
Alle Segmente und Leuchtdioden leuchten, und die Relais werden
aktiviert.
Wenn sich der Eingangscode von 0040 unterscheidet, werden die Relais
und Relais-Leuchtdioden nicht aktiviert.
91
1.0 rE1 - EINSTELLUNG DER PARAMETER FÜR RELAIS 1.
Im Menü 4.3 ist zu wählen, ob die Eingabe in % der Eingangs-
Messspanne oder in Display-Einheiten gewünscht wird.
1.1 SEt1 - Einstellen des Sollwertes für Relais 1
Wahlmöglichkeit von 0 bis 99,99% oder von d-LO bis d-HI in Display-
Einheiten.
Der Sollwert wird in % des Eingangssignals oder in Display-Einheiten
abhängig von der Wahl im Menü 4.3 eingestellt.
1.2 HYS1 - Einstellen der Hysterese im Relais 1
Wahlmöglichkeit von 0 bis 99,99% oder von 0 bis (d-HI) - (d-LO) in
Display-Einheiten.
Die Hysterese wird in % des Eingangssignals oder in Display-Einheiten
abhängig von der Wahl im Menü 4.3 eingestellt.

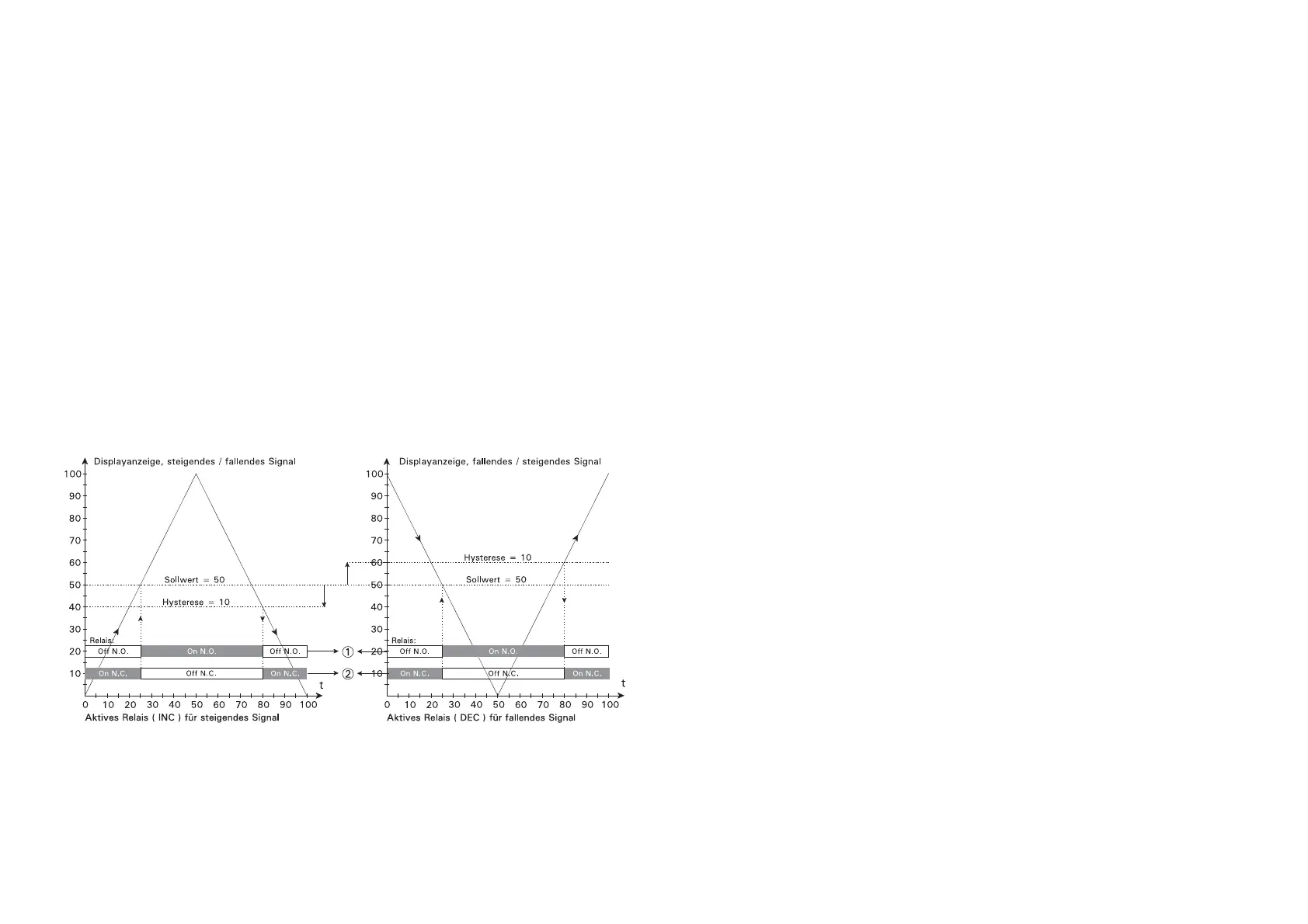

1.3 InC1 / dEC1 - Einstellen von aktivem Relais 1 für steigendes /
fallendes Eingangssignal
Wahlmöglichkeit zwischen InC oder dEC.
Schalterfunktion
Schließer, normal offen (N.O.) und
Öffner, normal
geschlossen (N.C.) muss im Konfigurationsprogramm PReset gewählt
und an das Display übermittelt werden.
90
