9. SIKKERHEDSANORDNINGER
Apparatet er udstyret med de nedenfor beskrevne sikkerhedsanordninger:
- Beskyttelsesafskærmning af slibeskive: Beskytter operatøren mod slibeskivestyk-
ker, som kan løsne sig under slibearbejdet.
Denne beskyttelsesafskærmning skal altid være monteret, når maskinen
anvendes.
Kontroller altid at afskærmningerne er i perfekt stand og monteret korrekt. Eventuelle
beskadigelser eller revner udsætter operatøren for en sikkerhedsrisiko.
- Afbryder: Maskinen er udstyret med en sikkerhedsafbryder med udløserspole. I
tilfælde af en pludselig strømafbrydelse, deaktiveres afbryderen og frakobler auto-
matisk maskinens tilslutning til nettet. Når strømforsyningen genoprettes, genstarter
maskinen ikke. For at starte maskinfunktionen skal du aktivere afbryderen igen.
- Sikkerhedstrykknap: Denne anvendes til at blokere armen i fuldt opret stilling.
Når trykknappen frigives, er armen blokeret. Denne indstilling er nødvendig, når
derskal foretages justeringaf levinklersamt ved udskiftningog opretningaf
slibeskiven.
Når trykknappen holdes nedtrykket, er armen fri. Denne indstilling er nødvendig,
når der skal foretages slibearbejde.
Hvis armen frigøres uventet under slibearbejdet, træder trykknappen i funktion og
blokerer den i opret stilling.
10. ANVENDELSESFORMÅL
Dette apparat er en elektrisk slibemaskine til motorsavskæder.
- Anvend udelukkende apparatet til de anviste kædetyper i tabellen med tekniske
data.
- Brug ikke apparatet til gennemskæring eller til slibning af genstande bortset fra de
foreskrevne kædetyper.
- Fastgør apparatet omhyggeligt på arbejdsbænk eller væggen.
- Apparatet er ikke beregnet til anvendelse i miljøer, hvor der forekommer ætsende
stoffer eller eksplosive gasarter.
- Enhver anden anvendelse betragtes som forkert.
Konstruktøren kan ikke holdes ansvarlig for eventuelle skader forårsaget af forkert
eller utilsigtet brug.
11. UDPAKNING
Slibemaskinen leveres delvist samlet.
12. STANDARDUDSTYR (FIG.2)
1 - Base 13 - Spændskive til skrue M10
2 - Gruppen arm-motor 14 - Drejegreb til standsning af arm
3 - Brugsanvisning 15 - Spændemøtrik M10, arm
4 - Kontrolskema 16 - Håndgreb
6 - Slibeskive Ø 145x3.2x22.2 19 - Slibeskabelon
7 - Slibeskive Ø 145x4.7x22.2 20 - Slibeskiveopretter
8 - Slibeskive Ø 145x6x22.2 21 - Sekskantnøgle 4 mm
12 - Spændeskrue M10x40, arm 22 - Sekskantnøgle 5 mm
13. KONTROL AF SLIBESKIVEN
Hæng slibeskiven op gennem det centrale hul. Bank forsigtigt med en metalgenstand
på slibeskivens kant . Hvis der høres en hul ikke-metallisk lyd, kan slibeskiven
være beskadiget: Brug den ikke!
14. INSTALLATION
PAS PÅ!
Sørg for at maskinen ikke forankres i operatørens øjenhøjde. Det anbefales at montere
maskinen i en maksimal højde på cirka 1,2-1,3 meter over gulvet.
Maskinen kan forankres på et arbejdsbænk eller på væggen.
14.1 FORANKRING PÅ ARBEJDSBÆNK
-  Brug 2 skruer M8 med spændskiver og møtrikker
(materialet medfølger ikke) og indsæt dem i spændehullerne F4. Vær omhyggelig
når basen placeres på arbejdsbænken, som angivet på detaljetegningen.
- For at spænde gruppen arm-motor på basen indsættes
skruen V5 i det dertil hørende hul F5. På bagsiden indsættes spændskiven R5,
hvorefter drejegrebet M5 skrues fast.
14.2 FORANKRING PÅ VÆG
- Brug 2 indsatser med tilhørende skruer og spændskiver
(materialet medfølger ikke) og indsæt dem i spændehullerne F6.
- For at spænde gruppen arm-motor på basen indsættes
skruen V5 i det dertil hørende hul F5. På bagsiden indsættes spændskiven R5,
hvorefter møtrikken D5 strammes.
14.3 MONTERING AF HÅNDGREBET (FIG.7)
- Skru håndgrebet 17 helt fast på skruen V7.
15. OPLYSNINGER OM KÆDEN
Kæden skal undersøges omhyggeligt, før den slibes, for at konstatere at den er i
god stand.
 
1 Øverste del 1 Forbindelsesled
2 Filevinkel øverst 2 Venstre skæretand
3 Filevinkel på siden 3 Højre skæretand
4 Slibefordybning 4 Kædens drivled
5 Dybdebegrænser 5 Nitte
6 Overkant
7 Hæl
8 Nittehul
16. IDENTIFIKATION AF KÆDEN
- Før du går igang med slibningen, er det nødvendigt at kende kædetypen og de
relevantejusteringsvinkler.Dukanndeoplysningeromdetteibrugsanvisningen
for motorsaven, som kæden er monteret på, eller på kædens emballage.
- Normaltvildukunnendekædensidentikationskodepåkædensdrivled.
- Kædetypenkanogsåidenticeresvedhjælpafinstrumentmålingermedskabelon
og skydelære.
- DukanndeenKÆDETABELbagestidennebrugsanvisning.

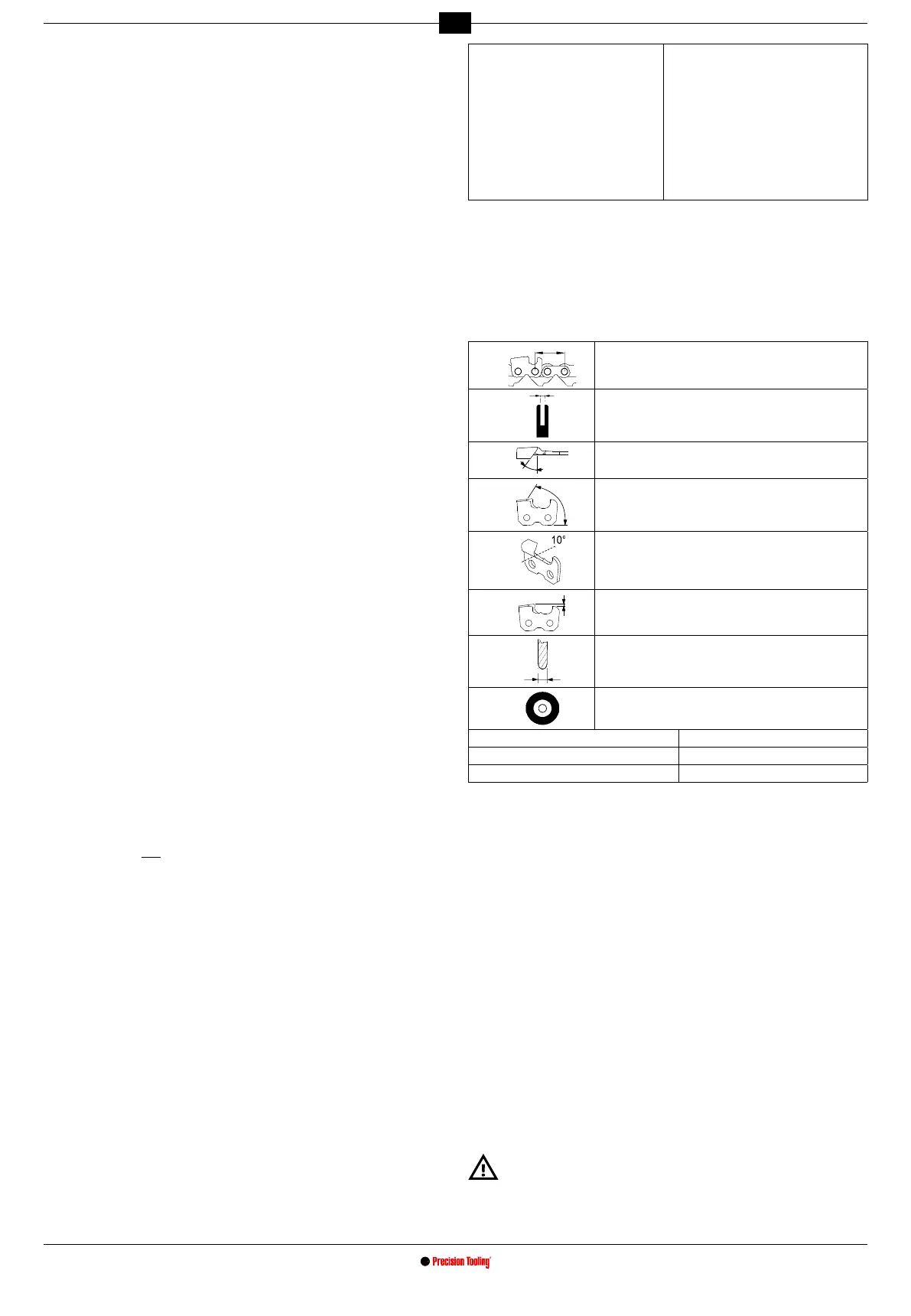

Tabellens kolonner angiver følgende data:
A
÷ 2
Kædeledsdeling
B
Bredde på kædens drivled
C
Øvrelevinkel(rotationskær)
D
Skærevinkel (rotation arm)
E
Nedre vinkel (runding skær)
F
Begrænserens dybde
G
Slibeskivens tykkelse
H
Kode slibeskive
I Koder Oregon-kæder N Koder Carlton-kæder
L Koder Windsor-kæder O Koder Stihl-kæder
M Koder SARP-kæder P Koder EM-kæder
16.1 INSTRUMENTMÅLING (FIG.13)
a-vedhjælpafenpassendeskabelonkandybdebegrænserensdybdeaæses.
b - ved at føre skabelonen hen på denne side kan du fastsætte kædens
KÆDELEDSDELING.
c - ved at føre skabelonen hen på denne side kan du fastsætte skæretandlængden.
d-Drivleddetsbreddekanaæsesvedhjælpafetpassendemåleinstrument(f.eks.
en skydelære).
17. OPLYSNINGER OM SLIBESKIVEN
- Find den slibeskive der er egnet til kædetypen, der skal slibes, ved hjælp af kæde-
tabellen bagest i brugsanvisningen.
- Tving ikke en slibeskive ned over rotordrevet og foretag ingen ændringer på skivens
centreringshul. Brug ikke slibeskiver, der ikke passer perfekt.
- Når slibeskiven monteres, skal rotordrev og flange være helt rene og
ubeskadigede.
- Kontrolleratrotordrevetseksternediametereridentiskmedangens.
18. MONTERING AF SLIBESKIVEN
- Løsn skruen V10 og drej afskærmningen P10 .
- FjernskruenV8ogangenF8,sombendersigpårotordrevet.
- Vælg slibeskiven i forhold til kædetypen, der skal slibes (kolonne H i
kædetabellen).
- Indsæt og centrer slibeskiven perfekt i dens leje på rotordrevet .
- IndsætangenF8ogstramskruenV8.


Enslibeskive,dermonteresmedenaltforstramtspændtange,kangåi
stykker under slibningen og udsætte operatøren for fare. For at undgå dette,
skal M6x25 skruens drejningsmoment være 7 Nm (kontroller om muligt dette
med en momentnøgle).
-
Luk afskærmningen P10 igen og spænd den tilhørende skrue V10. Pas på med ikke at
stramme skruerne for meget under dette arbejde for ikke at vride afskærmningen skæv.
