86
EL
9.
Η συσκευή διαθέτει διατάξεις ασφαλείας που απεικονίζονται στη συνέχεια:
προστατεύουν το χειριστή από ενδεχόμενα μέρη τροχού που
θα μπορούσαν να αποκολληθούν κατά τις εργασίες τροχίσματος.
Οι προστασίες αυτές πρέπει να μοντάρονται πάντα όταν χρησιμοποιείται η
μηχανή.
Να ελέγχετε πάντα αν οι προστασίες είναι σε άψογη κατάσταση και καλά μονταρισμέ-
νες. Ενδεχόμενες ζημιές ή/και ραγίσματα, διακυβεύουν την ασφάλεια του χειριστή.
η μηχανή διαθέτει ένα διακόπτη ασφαλείας με μπομπίνα απεμπλοκής.
Σε περίπτωση ξαφνικής διακοπής της τάσης τροφοδοσίας, ο διακόπτης απενερ-
γοποιείται αυτόνομα αποσυνδέοντας τη μηχανή. Στην περίπτωση που επιστρέψει
ξαφνικά το ρεύμα, η μηχανή δεν θα ξαναξεκινήσει. Για να θέσετε σε λειτουργία τη
μηχανή, πρέπει να ενεργοποιήσετε εκ νέου το διακόπτη.
χρησιμεύει για την ασφάλιση του βραχίονα σε θέση εντελώς
σηκωμένη.
Όταν το κουμπί αφεθεί, ο βραχίονας είναι ασφαλισμένος. Η κατάσταση αυτή είναι
αναγκαία για τις διεργασίες ρύθμισης γωνιών τροχίσματος, αντικατάσταση και ξα-
ναβιδώματος του τροχού.
Όταν το κουμπί είναι πατημένο, ο βραχίονας είναι ελεύθερος. Η κατάσταση αυτή
είναι αναγκαία για τις διεργασίες τροχίσματος.
Αν κατά την εργασία, ο βραχίονας αφεθεί ξαφνικά, το κουμπί τίθεται σε λειτουργία
και τον μπλοκάρει σε θέση ανασηκωμένη.
Η παρούσα συσκευή είναι μια τροχιστική ηλεκτρική μηχανή για αλυσίδες κοπής χρη-
σιμοποιούμενες σε μηχανοκίνητα πριόνια.
- Χρησιμοποιείτε τη συσκευή αποκλειστικά για τους τύπους αλυσίδας που αναφέρονται
στον πίνακα τεχνικών στοιχείων.
- Μη χρησιμοποιείτε τη συσκευή για κόψιμο ή για να τροχίσετε αντικείμενα που δεν
είναι οι αναφερόμενες αλυσίδες.
- Να στερεώσετε καλά τη συσκευή σε πάγκο ή σε τοίχο.
- Η συσκευή δεν προορίζεται για χρήση παρουσία περιβάλλοντος διαβρωτικού ή με
πιθανότητα έκρηξης.
Ο Κατασκευαστής δεν μπορεί να θεωρηθεί υπεύθυνος για ενδεχόμενες ζημιές προ-
ερχόμενες από χρήσεις ακατάλληλες ή εσφαλμένες.
Η τροχιστική μηχανή παρέχεται μερικώς συναρμολογημένη.
1 - Βάση 13 - Ροδέλα για βίδα M10
2 - Μονάδα βραχίονα-κινητήρα 14 - Επιλογέας ακινητοποίησης βραχίονα
3 - Εγχειρίδιο οδηγιών 15 - Παξιμάδι M10 στερέωσης βραχίονα
4 - Χαρτόνι επιβεβαίωσης 16 - Λαβή
6 - Τροχός Ø 145x3.2x22.2 19 - Φόρμα τροχίσματος
7 - Τροχός Ø 145x4.7x22.2 20 - Αναζωογονητής τροχού
8 - Τροχός Ø 145x6x22.2 21 - Εξαγωνικό κλειδί mm 4
12 - Βίδα M10x40 στερέωσης βραχίονα 22 - Εξαγωνικό κλειδί mm 5
Διατηρείτε τον τροχό αιωρούμενο μεταξύ της κεντρικής οπής. Χτυπήστε απαλά με ένα
μεταλλικό αντικείμενο το χείλος του τροχού . Αν ακουστεί ένας μη μεταλλικός ήχος
αλλά υπόκωφος, ο τροχός μπορεί να έχει χαλάσει:
Βεβαιωθείτε ότι η μηχανή δεν στερεώνεται στο ύψος των ματιών του χειριστή.
Προτείνεται η συναρμολόγηση σε ένα μέγιστο ύψος περίπου 1,2-1,3 m από το
δάπεδο.
Η μηχανή μπορεί να στερεωθεί σε πάγκο ή σε τοίχο.
- χρησιμοποιήστε 2 βίδες M8 μαζί με ροδέλες και παξι-
μάδια (υλικό που δεν παρέχεται), εισάγετε στις οπές στερέωσης F4. Προσέξτε να
τοποθετήσετε τη βάση στον πάγκο εργασίας, όπως φαίνεται στη λεπτομέρεια.
- για να στερεώσετε το βραχίονα-κινητήρα στη
βάση, εισάγετε τη βίδα V5 στη σχετική οπή F5. Στο πίσω μέρος, εισάγετε τη ροδέλα
R5 και βιδώστε τον επιλογέα M5.
- χρησιμοποιείτε δύο ούπα με τις σχετικές βίδες με ροδέλες
(υλικά που δεν παρέχονται), εισάγετε στις οπές στερέωσης F6.
- για να στερεώσετε τον βραχίονα-κινητήρα στη
βάση, εισάγετε τη βίδα V5 στη σχετική οπή F5. Στο πίσω τμήμα, εισάγετε τη ροδέλα
R5 και βιδώστε το παξιμάδι D5.
- Βιδώστε τελείως τη λαβή I7 στη βίδα V7.
Η αλυσίδα, πρέπει να επιθεωρείται οπωσδήποτε πριν το τρόχισμα για να βεβαιωθείτε
για την καλή της κατάσταση.
1 Επάνω τμήμα 1 Κρίκος σύνδεσης
2 Επάνω γωνία κοπής 2 Αριστερό δόντι
3 Πλευρική γωνία κοπής 3 Δεξί δόντι
4 Εγκοπή τροχίσματος 4 Κινητήριος κρίκος (προώθησης)
5 Περιοριστής βάθους 5 Πριτσίνι
6 Μύτη
7 Φτέρνα
8 Οπή πριτσινιού
- πριν προχωρήσετε στο τρόχισμα, πρέπει να γνωρίζετε τον τύπο αλυσίδας και τις
σχετικές γωνίες ρύθμισης. Τα χαρακτηριστικά αυτά βρίσκονται στο εγχειρίδιο οδηγιών
του μηχανοκίνητο πριονιού στο οποίο μοντάρεται η αλυσίδα ή στη συσκευασία-
αλυσίδας.
- Γενικά, στον κρίκο προώθησης, υπάρχει ο κωδικός ταυτοποίησης της αλυσίδας.
- Η ταυτοποίηση της αλυσίδας μπορεί επίσης να γίνει μέσω διαπίστωσης με όργανο,
χρησιμοποιώντας φόρμα και καλίμπρα.
- Στο τέλος του εγχειριδίου αυτού, υπάρχει ο ΠΙΝΑΚΑΣ ΚΑΤΑΛΟΓΟΥ ΑΛΥΣΙΔΩΝ.

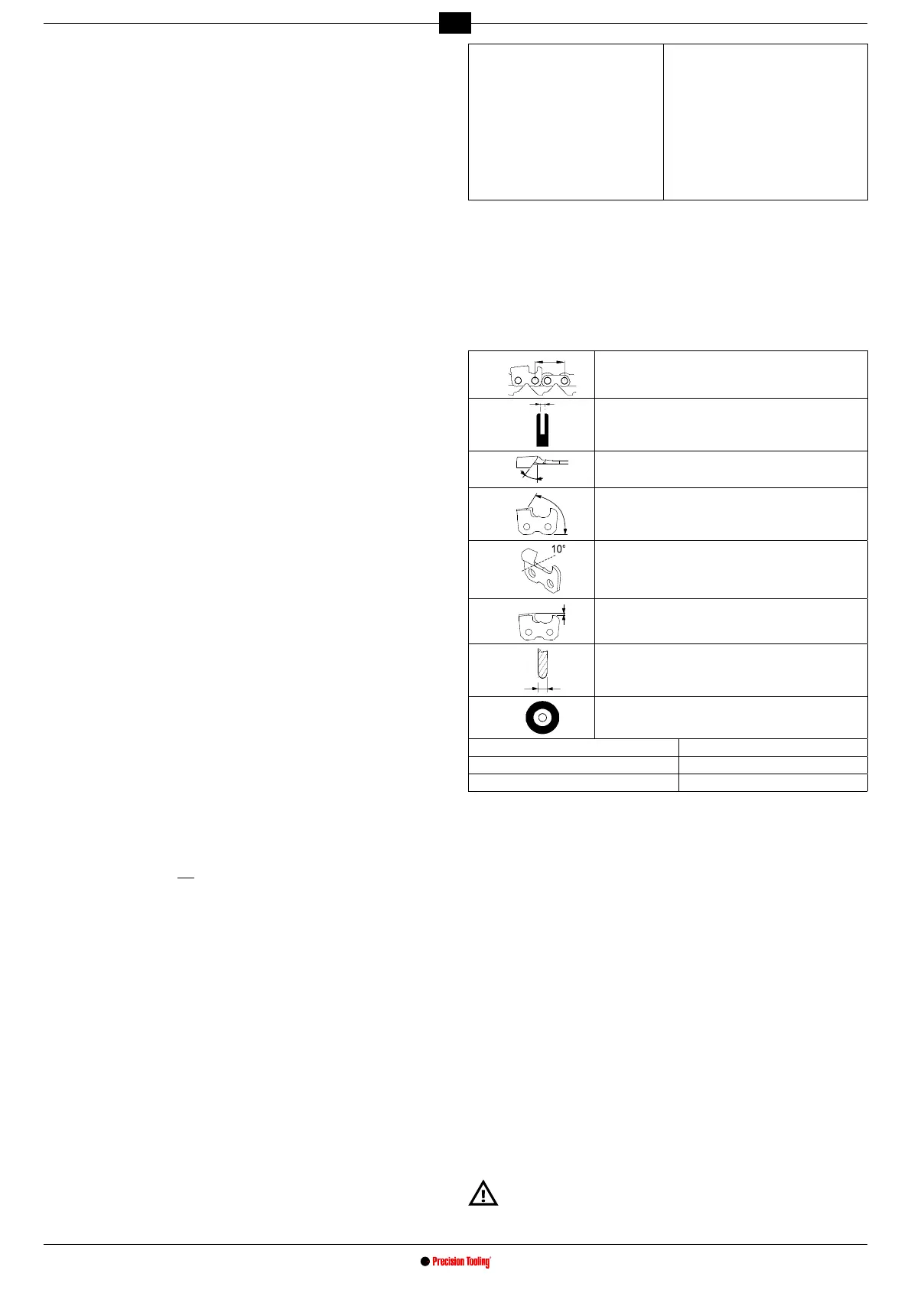

Οι στήλες του πίνακα αυτού φέρουν τα ακόλουθα στοιχεία:
A
÷ 2
Βήμα της αλυσίδας
B
Πλάτος του κρίκου Προώθησης
C
Επάνω γωνία τροχίσματος (περιστροφή μέγγενης)
D
Γωνία κοπής (περιστροφή βραχίονα)
E
Γωνία χαμηλή (κλίση μέγγενης)
F
Βάθος περιοριστή
G
Πάχος τροχού
H
Κωδικός τροχού
I Κωδικοί αλυσίδων Oregon N Κωδικοί αλυσίδων Carlton
L Κωδικοί αλυσίδων Windsor O Κωδικοί αλυσίδων Stihl
M Κωδικοί αλυσίδων SARP P Κωδικοί αλυσίδων EM
a - χρησιμοποιώντας το κατάλληλο καλούπι, καθορίστε το βάθος του περιοριστή.
b - πλησιάζοντας τη φόρμα στο πλευρό αυτό, καθορίστε το ΒΗΜΑ της αλυσίδας.
c -
πλησιάζοντας τη φόρμα στο πλευρό αυτό, μπορείτε να καθορίσετε το μήκος του δοντιού.
d - Το πλάτος του κρίκου προώθησης, μπορεί να διαπιστωθεί μέσω ενός κατάλληλου
οργάνου (π.χ. καλίμπρα).
- χρησιμοποιείτε τον κατάλληλο τροχό για τον τύπο αλυσίδας που θα τροχιστεί, συμ-
βουλευόμενοι τον πίνακα αλυσίδων που επισυνάπτεται στο τέλος του εγχειριδίου.
- μην εισάγετε με δύναμη έναν τροχό στον ομφαλό κι ούτε να τροποποιείτε τη διά-
μετρο της οπής κεντραρίσματος. Αποφύγετε να χρησιμοποιείτε τροχούς που δεν
προσαρμόζονται τέλεια.
- για τη συναρμολόγηση του τροχού, χρησιμοποιείτε αποκλειστικά ομφαλό και φλάντζα
καθαρά και όχι χαλασμένα.
- βεβαιωθείτε ότι οι διαστάσεις των εξωτερικών διαμέτρων του ομφαλού και της
φλάντζας είναι ίδιες.
- Ξεσφίξτε τη βίδα V10 και στρέψτε την προστασία P10 (8).
- Ξεμοντάρετε τη βίδα V8 και τη φλάντζα F8, που υπάρχουν στον ομφαλό .
- Επιλέξτε τον τροχό με βάση τον τύπο αλυσίδας που θέλετε να ακονίσετε (στήλη H
στον πίνακα των αλυσίδων).
- Εισάγετε και κεντράρετε τέλεια τον τροχό στην αντίστοιχη έδρα στον ομφαλό
.
- Εισάγετε τη φλάντζα F8 και βιδώστε τη βίδα V8.
Ένας εγκατεστημένος τροχό με φλάντζες πολύ σφιγμένες μπορεί να σπάσει
κατά τη λειτουργία θέτοντας σε κίνδυνο το χειριστή. Για να αποφευχθεί ο
κίνδυνος αυτός σφίξτε τη βίδα M6x25 σε 7 Nm (αν είναι δυνατόν ελέγξτε το
στοιχείο αυτό με ένα δυναμομετρικό κλειδί).
