9. DISPOSITIVI DI SICUREZZA
L’apparecchio è dotato dei dispositivi di sicurezza illustrati di seguito:
- Protezioni mola: riparano l’operatore da eventuali parti di mola che possono
staccarsiduranteleoperazionidiaflatura.
Queste protezioni devono essere sempre montate quando si utilizza la macchina.
 Vericaresemprecheleprotezionisianoinperfettostatoebenmontate.Eventuali
danni e/o incrinature, pregiudicano la sicurezza dell’operatore.
- Interruttore: la macchina è dotata di un interruttore di sicurezza con bobina di sgan-
cio. In caso di interruzione improvvisa della tensione di alimentazione, l’interruttore
si disattiva autonomamente scollegando la macchina. Nel caso ci sia un ritorno
improvviso della tensione, la macchina non ripartirà. Per rimettere in funzione la
macchina, occorrerà azionare nuovamente l’interruttore.
- Pulsante di sicurezza: serve per bloccare il braccio in posizione completamente
alzata.
Quando il pulsante è rilasciato, il braccio è bloccato. Questa condizione è neces-
sariaperleoperazionidiregolazioneangolidiaflatura,sostituzioneeravvivatura
mola.
Quando il pulsante è premuto, il braccio è libero. Questa condizione è necessaria
perleoperazionidiaflatura.
Se durante il lavoro, il braccio viene rilasciato repentinamente, il pulsante entra in
funzione e lo blocca in posizione alzata.
10. DESTINAZIONE D’USO
Ilpresenteapparecchioèunaaflatriceelettricapercatenedataglioutilizzatesu
motoseghe.
- Utilizzare l’apparecchio esclusivamente per i tipi di catena riportati nella tabella dati
tecnici.
- Non usare l’apparecchio come troncatore o per molare oggetti che non siano le
catene prescritte.
- Fissare saldamente l’apparecchio a banco od a parete.
- L’apparecchio non è destinato ad essere utilizzato in presenza di atmosfere corrosive
od esplosive.
- Ogni altro uso è da ritenersi improprio.
Il Costruttore non può essere considerato responsabile per eventuali danni derivanti
da usi impropri od errati.
11. DISIMBALLAGGIO
L’aflatricevienefornitaparzialmentemontata.
12. DOTAZIONE DI BASE (FIG.2)
1 - basamento 13 - rondella per vite M10
2 - gruppo braccio-motore 14 - manopola arresto braccio
3 - manuale d’istruzione 15 - dadoM10ssaggiobraccio
4 - cartoncinodiverica 16 - impugnatura
6 - mola Ø 145x3.2x22.2 19 - dimaaflatura
7 - mola Ø 145x4.7x22.2 20 - ravvivamola
8 - mola Ø 145x6x22.2 21 - chiave esagonale mm 4
12 - viteM10x40ssaggiobraccio 22 - chiave esagonale mm 5
13. VERIFICA MOLA
Tenere la mola sospesa tramite il foro centrale. Battere delicatamente con un oggetto
metallico il bordo della mola . Se viene emesso un suono non metallico ma
sordo, la mola può esser danneggiata: non utilizzarla!
14. INSTALLAZIONE
ATTENZIONE
Assicurarsi che la macchina nonvengassataall’altezzadegliocchidell’operatore.Si
consiglia il montaggio ad una altezza massima di circa 1,2-1,3 m dal piano terra.
Lamacchinapuòesseressataabancooppureaparete.
14.1 FISSAGGIO A BANCO
-   utilizzare 2 viti M8 complete di rondelle e dadi
(materialenonindotazione),inseriteneiforidissaggioF4.Fareattenzionenel
psizionare il basamento sul piano di lavoro, come mostrato nel dettaglio.
- perssareilbraccio-motorealbasamento,inserire
la vite V5 nell’apposito foro F5. Nella parte posteriore, inserire la rondella R5 ed
avvitare la manopola M5.
14.2 FISSAGGIO A PARETE
- utilizzare due tasselli con relative viti complete di
rondelle(materialenonindotazione),inseriteneiforidissaggioF6.
- perssareilbraccio-motorealbasamento,inserire
la vite V5 nell’apposito foro F5. Nella parte posteriore, inserire la rondella R5 ed
avvitare il dado D5.
14.3 FISSAGGIO IMPUGNATURA (FIG.7)
- Avvitare completamente l’impugnatura I7 sulla vite V7.
15. INFORMAZIONI SULLA CATENA
Lacatena,deveesserecompletamenteispezionataprimadell’aflaturaperassicurarsi
del suo buono stato.
 
1 parte superiore 1 maglia di collegamento
2 angolo di taglio superiore 2 dente sinistro
3 angolo di taglio laterale 3 dente destro
4 incavoaflatura 4 maglia motrice (di trascinamento)
5 delimitatore di profondità 5 rivetto
6 punta
7 tallone
8 foro rivetto
16. IDENTIFICAZIONE CATENA
- Primadiprocedereall’aflatura,occorreconoscereiltipodicatenaedirelativi
angoli di regolazione. Queste caratteristiche si trovano sul manuale istruzioni della
motosega su cui è montata la catena o nella confezione-catena.
- Generalmente, sullamagliaditrascinamento,èpresente ilcodiceidenticativo
della catena.
- L’identicazionedellacatenapuòancheavveniretramiterilievostrumentale,uti-
lizzando dima e calibro.
- In fondo a questo manuale, è presente la TABELLA ELENCO CATENE.

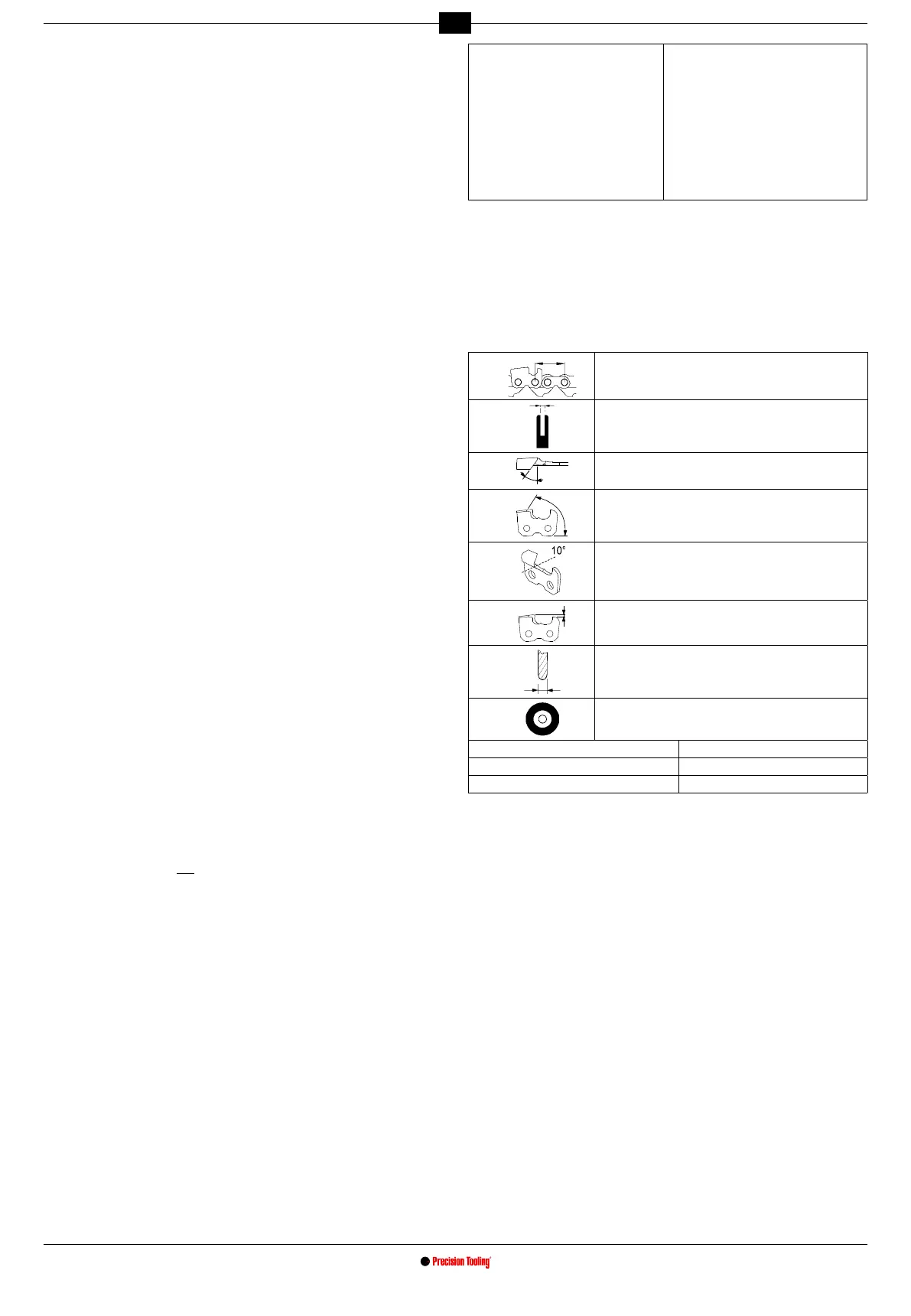

Le colonne di questa tabella, riportano i seguenti dati:
A
÷ 2
passo della catena
B
larghezza della maglia di Trascinamento
C
angolodiaflaturasuperiore(rotazionemorsa)
D
angolo di taglio (rotazione braccio)
E
angolo basso (inclinazione morsa)
F
profondità delimitatore
G
spessore mola
H
codice mola
I codici catene Oregon N codici catene Carlton
L codici catene Windsor O codici catene Stihl
M codici catene SARP P codici catene EM
16.1 RILIEVO STRUMENTALE (FIG.13)
a - utilizzando la sagoma opportuna, stabilire la profondità del delimitatore.
b - accostando la dima su questo lato, stabilire il PASSO della catena.
c - accostando la dima su questo lato, è possibile stabilire la lunghezza del dente.
d - La larghezza della maglia di trascinamento, si può rilevare tramite uno strumento
opportuno (es. calibro).
17. AVVERTENZE SULLA MOLA
- utilizzarelamolaadattaaltipodicatenadaaflare,consultandolatabellacatene
allegata a fondo libretto.
- noninserireconforzaunamolasulmozzonemodicareildiametrodelforodi
centraggio. Evitare di utilizzare mole che non si adattino perfettamente.
- perilmontaggiodellamola,utilizzareesclusivamentemozzoeangiapulitienon
danneggiati.
- accertarsicheledimensionideidiametriesternidelmozzoedellaangiasiano
identici.
18. MONTAGGIO MOLA
- Allentare la vite V10 e ruotare la protezione P10 .
- SmontarelaviteV8elaangiaF8,presentisulmozzo.
- Sceglierelamolainbasealtipodicatenachesivuoleaflare(colonnaHnella
tabella delle catene).
- Inserire e centrare perfettamente la mola nell’apposita sede sul mozzo 
15).
- InserirelaangiaF8edavvitarelaviteV8.
