34
NO
9. SIKKERHETSANORDNINGER
Apparatet er utstyrt med de nedenfor beskrevne sikkerhetsanordninger:
- Beskyttelsesskjerm for slipeskiven: beskytter brukeren mot slipeskivestykker
som kan løsne under slipearbeidet.
Denne beskyttelsesskjermen skal alltid være montert når maskinen brukes.
Kontroller alltid at skjermene er i perfekt stand og korrekt montert. Eventuelle skader
eller revner utgjør sikkerhetsrisiko for brukeren.
- Bryter: maskinen er utstyrt med en sikkerhetsbryter med utløserspole. Ved plutselig
strømbrudd deaktiveres bryteren og frakobler automatisk maskinens strømtilslut-
ning. Dersom strømforsyningen plutselig gjenopprettes, vil ikke maskinen starte
igjen. For å starte maskinen igjen, må du aktivere bryteren på nytt.
- Sikkerhetsknapp: denne brukes til å blokkere armen i fullt oppreist stilling.
Når knappen frigis er armen blokkert. Denne innstillingen er nødvendig når det fore-
tas justeringer av slipevinkler, samt ved utskifting og oppretting av slipeskiven.
Når knappen holdes nedtrykt er armen fri. Denne innstillingen er nødvendig når
det foretas slipearbeid.
Hvis armen frigjøres uventet under slipearbeidet, utløses knappen og blokkerer
armen i oppreist stilling.
10. ANVENDELSESFORMÅL
Dette apparatet er en elektrisk slipemaskin til motorsagkjeder.
- Bruk apparatet utelukkende til de anviste kjedetypene i tabellen med tekniske
data.
- Bruk ikke apparatet til gjennomskjæring eller til sliping av gjenstander, bortsett fra
de foreskrevne kjedetypene.
- Fest apparatet omhyggelig til arbeidsbenken eller til veggen.
- Apparatet er ikke beregnet til bruk i miljøer der det kan være ætsende stoffer eller
eksplosive gasser.
- Enhver annen bruk betraktes som uegnet.
Konstruktøren kan ikke holdes ansvarlig for eventuelle skader forårsaket av uegnet
eller utilsiktet bruk.
11. UTPAKKING
Slipemaskinen leveres delvis montert.
12. STANDARDUTSTYR (FIG.2)
1 - base 13 - spennskive til skrue M10
2 - gruppen arm-motor 14 - dreiehåndtak til stans av arm
3 - bruksanvisning 15 - mutter til feste av arm M10
4 - kontrollskjema 16 - håndtak
6 - slipeskive Ø 145x3.2x22.2 19 - slipesjablon
7 - slipeskive Ø 145x4.7x22.2 20 - slipeskiveoppretter
8 - slipeskive Ø 145x6x22.2 21 - sekskantnøkkel mm 4
12 - spennskrue for feste av arm M10x40 22 - sekskantnøkkel mm 5
13. KONTROLL AV SLIPESKIVEN
Heng slipeskiven opp gjennom det sentrale hullet. Bank forsiktig med en
metallgjenstand på slipeskivens kant . Hvis det høres en hul, ikke-metallisk
lyd, kan slipeskiven være skadet: ikke bruk den!
14. INSTALLASJON
PASS PÅ!
Sørg for at maskinen ikke festes i brukerens øyenhøyde. Det anbefales å montere
maskinen i en maksimal høyde på circa 1,2-1,3 meter over gulvet.
Maskinen kan festes til arbeidsbenken eller til veggen.
14.1 FESTE TIL ARBEIDSBENKEN
- bruk 2 skruer M8 med spennskiver og muttere (ikke
medlevert materiale), og sett dem inn i festehullene F4. Vær forsiktig når basen
plasseres på arbeidsbenken, som vist i detaljetegningen.
- for å feste gruppen arm-motor på basen, settes
skruen V5 inn i det dertil hørende hullet F5. På baksiden settes spennskiven R5
inn, hvoretter håndtaket M5 skrus fast.
14.2 FESTE TIL VEGGEN
- bruk 2 plugger med tilhørende skruer og spennskiver (ikke
medlevert materiale), og sett dem inn i festehullene F6.
- for å feste gruppen arm-motor på basen, settes
skruen V5 inn i det dertil hørende hullet F5. På baksiden settes spennskiven R5
inn, hvoretter mutteren D5 strammes.
14.3 MONTERING AV HÅNDTAKET (FIG.7)
- Skru håndtaket I7 helt fast på skruen V7.
15. OPPLYSNINGER OM KJEDEN
Kjeden skal undersøkes nøye før den slipes, for å konstatere at den er i god stand.
1 øverste del 1 forbindelsesledd
2 slipevinkel øverst 2 venstre skjæretann
3 slipevinkel på siden 3 høyre skjæretann
4 slipefordypning 4 kjedens drivledd
5 dybdebegrenser 5 kant
6 overkant
7 hæl
8 kanthull
16. IDENTIFIKASJON AV KJEDEN
- Før du går i gang med slipingen, er det nødvendig å kjenne kjedetypen og de til-
hørendejusteringsvinkler.Dukannneopplysningeromdetteibruksanvisningen
for motorsagen som kjeden er montert på, eller på kjedens emballasje.
- Vanligvisvildukunnennekjedensidentikasjonskodepåkjedensdrivledd.
- Kjedetypenkanogsåidentiseresvedhjelpavinstrumentmålingermedsjablonog
tykkelsesmåler.
- Du finner en TABELL MED LISTE OVER KJEDETYPER bakerst i denne
bruksanvisningen.

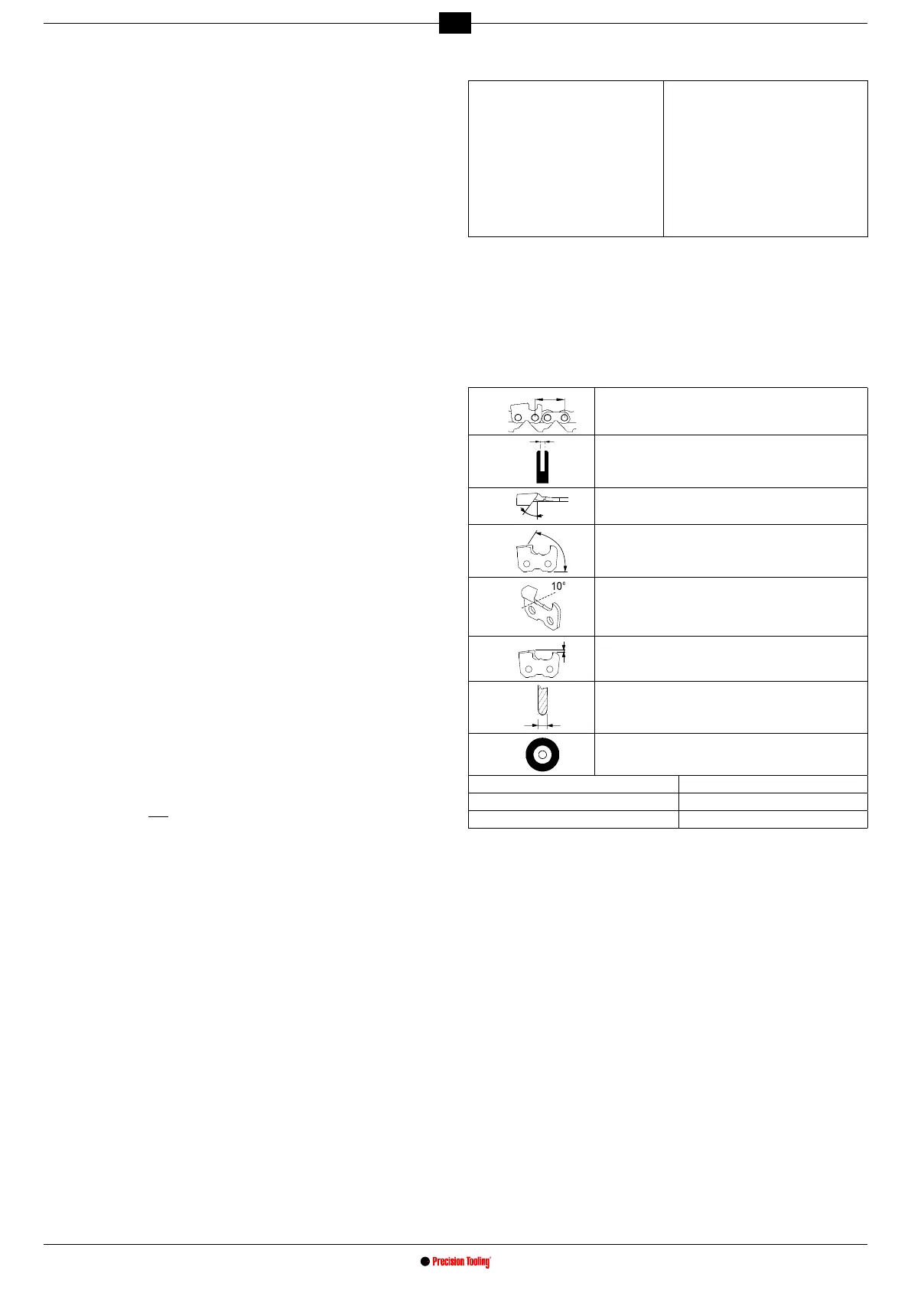

Tabellens kolonner angir følgende data:
A
÷ 2
kjededeling
B
Bredden av kjedens drivledd
C
øvre slipevinkel (skrustikke-rotasjon)
D
skjærevinkel (armrotasjon)
E
Lav vinkel (skrustikke-vinkling)
F
begrenserens dybde
G
slipeskivens tykkelse
H
slipeskivens kode
I koder Oregon-kjeder N koder Carlton-kjeder
L koder Windsor-kjeder O koder Stihl-kjeder
M koder SARP-kjeder P koder EM-kjeder
16.1 INSTRUMENTMÅLING (FIG.13)
a–vedhjelpavenpassendeprolkanmanavlesedybdebegrenserensdybde.
b – plasser sjablonen på denne siden for å måle KJEDEDELINGEN.
c - plasser sjablonen på denne siden for å måle lengden på skjæretannen.
d - Drivleddets bredde kan avleses ved hjelp av et passende måleinstrument (f.eks.
en tykkelsesmåler).
17. OPPLYSNINGER OM SLIPESKIVEN
- bruk den slipeskiven som egner seg til kjedetypen som skal slipes. Konsulter
kjedetabellen bakerst i bruksanvisningen.
- tving ikke slipeskiven ned over rotornavet, og foreta ingen endringer av diameteren
på skivens sentreringshull. Ikke bruk slipeskiver som ikke passes perfekt.
- når slipeskiven monteres, må rotornavet og flensen være helt rene og
ubeskadiget.
- kontrolleratrotornavetsogensenseksternediametereeridentiske.
18. MONTERING AV SLIPESKIVEN
- Løsne skruen V10 og drei beskyttelsesskjermen P10.
- FjernskruenV8ogensenF8,sombennersegpårotornavet.
- Velg slipeskiven i forhold til kjedetypen som skal slipes (kolonne H i tabellen over
kjedetyper).
- Sett inn og sentrer slipeskiven perfekt i dens leie på rotornavet .
- SettinnensenF8ogstramskruenV8.
